10.6.3 Formats de données RS-485
L'indicateur 880 intègre un protocole logiciel RS-485 activé lors de la configuration d'un TYPE de port en tant que 485. Sur le
880, le port COM intégré et les ports de la carte série en option prennent en charge les communications RS-485.
Toutes les communications RS-485 avec l'indicateur 880 sont réalisées via commande et réponse. Tout hôte externe doit
envoyer une commande et attendre une réponse.
Toutes les commandes à distance sont lancées à l'aide du format de données indiqué sur la
Caractère
ASCII 02
L'adresse de l'indicateur récepteur
est un caractère ASCII unique dans
laplage 0-255
Si l'adresse de l'appareil initiateur correspond à l'adresse de port d'un indicateur 880 sur le réseau RS-485, cet indicateur
répond. L'indicateur répondant utilise avec le format indiqué sur la
Caractère
décimal
ASCII 02
Adresse de
l'indicateur
émetteur
<STX><ADDRESS><première ligne> <EOL>
<lignes supplémentaires> <EOL>
<dernière ligne> <EOL><ETX><CR>
Où :
EOL- <CR> ou <CR><LF> (défini par le paramètre TERMIN pour le port)
Exemple : Pour envoyer la commande XG#1 depuis un terminal ASCII à un indicateur à l'adresse 65 (valeur décimale) sur le
réseau RS-485, reportez-vous à la
L'équivalent clavier pour le caractère de début de texte (STX) est CONTROL-B ; reportez-vous au
L'adresse de l'indicateur (65) est représentée par une majuscule « A ».
Le caractère de retour chariot (CR) est généré via l'enfoncement de la touche d'entrée.
Par conséquent, pour envoyer la commande XG#1 à l'indicateur à l'adresse 65, entrez la chaîne suivante au niveau du
terminal :
<CONTROL-B>AXG#1<CR>
L'indicateur répond par <STX>A 1234.00 lb<CR><LF><ETX><CR>. Pour les autres commandes pouvant être utilisées,
reportez-vous à la Section 6.0, page
décimal

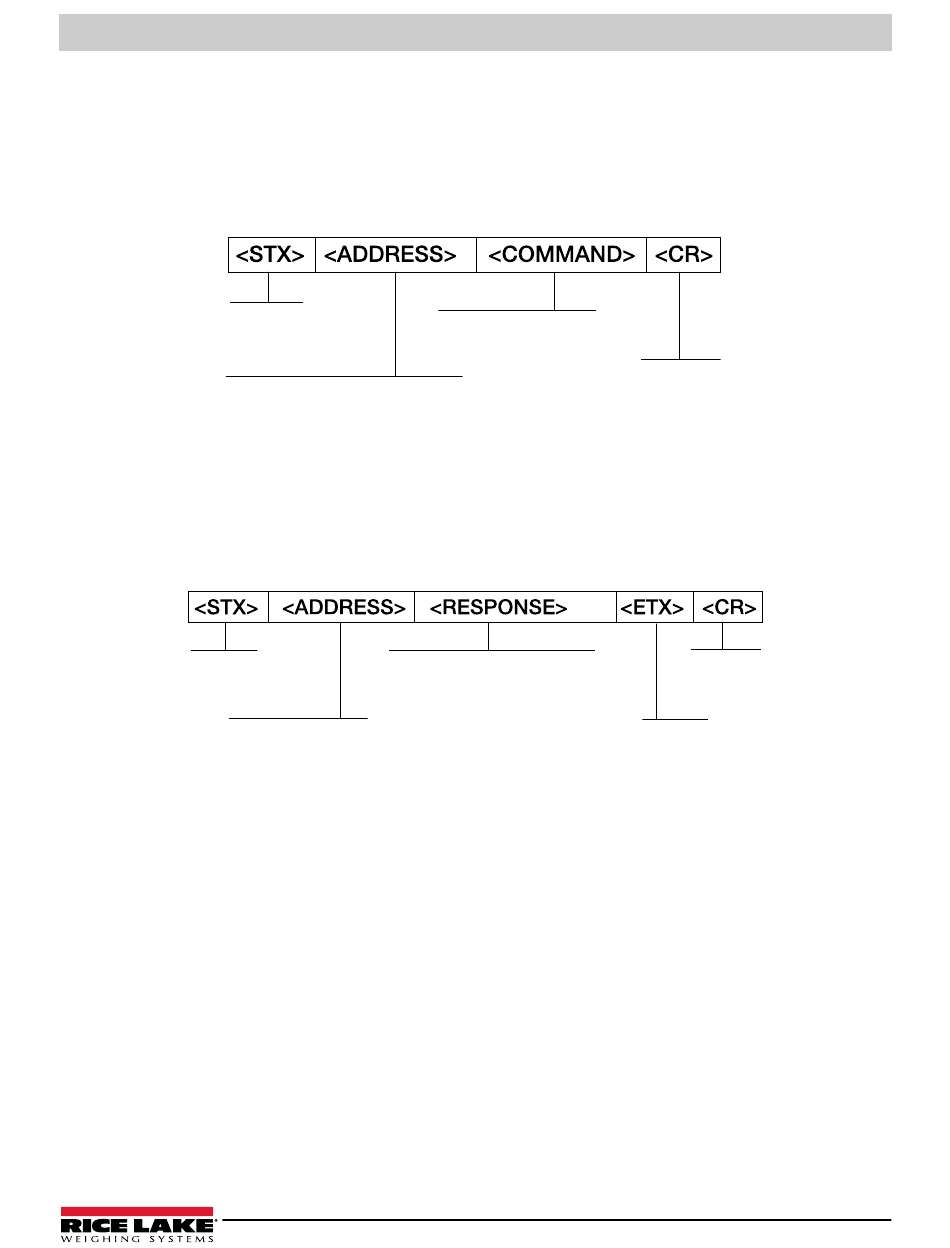

Figure 10-2. Format de données pour les envois RS-485
Commandes de réponse de
l'indicateur :
<première ligne> <EOL>
<lignes supplémentaires> <EOL>
<dernière ligne> <EOL>
où EOL = <CR> ou <CR> <LF>
(défini par le paramètre TERMIN
au niveau du menu SERIAL)
Figure 10-3. Format de données pour les réponses RS-485
Figure 10-2 pour connaître le formatage correct.
81.
Commande série EDP
REMARQUE : L'hôte doit envoyer <CR>,
pas<CR><LF>. En cas de non-utilisation de
<CR>, tous les indicateurs sont incapables
de répondre aux commandes série
Figure 10-3 :
© Rice Lake Weighing Systems ● Tous droits réservés
Figure 10-2 :
Caractère
décimal
ASCII 13
Caractère
décimal
ASCII 13
Caractère
décimal
ASCII 03
Tableau 10-10, page
Annexe
124.
