2.0 Installation
La présente section décrit les procédures à suivre pour connecter l'alimentation électrique, les capteurs de charge, les E/S
numériques et les câbles de transmission de données à l'indicateur. Les instructions de remplacement des cartes de circuit
imprimé, les schémas de montage et les listes de pièces sont inclus à l'attention des techniciens de service.
AVERTISSEMENT : Utilisez une protection antistatique pour la mise à la terre et pour protéger les composants contre toute
décharge électrostatique (DES) en cas d'intervention à l'intérieur du boîtier de l'indicateur.
Les procédures nécessitant une intervention à l'intérieur de l'indicateur doivent être exclusivement réalisées par un personnel
d'entretien qualifié.
L'alimentation électrique de l'indicateur 880 est déconnectée à l'aide du cordon électrique. Assurez-vous que le cordon
d'alimentation est débranché avant d'ouvrir le boîtier.
2.1 Déballage et assemblage
Immédiatement après le déballage, effectuez un contrôle visuel de l'indicateur 880 afin de vérifier la présence et l'intégrité de
tous les composants. Le carton d'emballage doit contenir le contrôleur, le module d'affichage, le kit de pièces et les manuels.
En cas d'endommagement de pièces pendant l'expédition, notifiez immédiatement Rice Lake Weighing Systems et le
transporteur.
2.2 Installation à panneau
REMARQUE : Le contrôleur peut être monté sur le rail DIN du module d'affichage ou à distance, jusqu'à 250 po. du module
d'affichage.
po)
(5,15
(0,58 po)
po)
(4,57
1,5 cm
13,1 cm
11,6 cm
po)
(3,38
8,6 cm
(3,88
9,9 cm

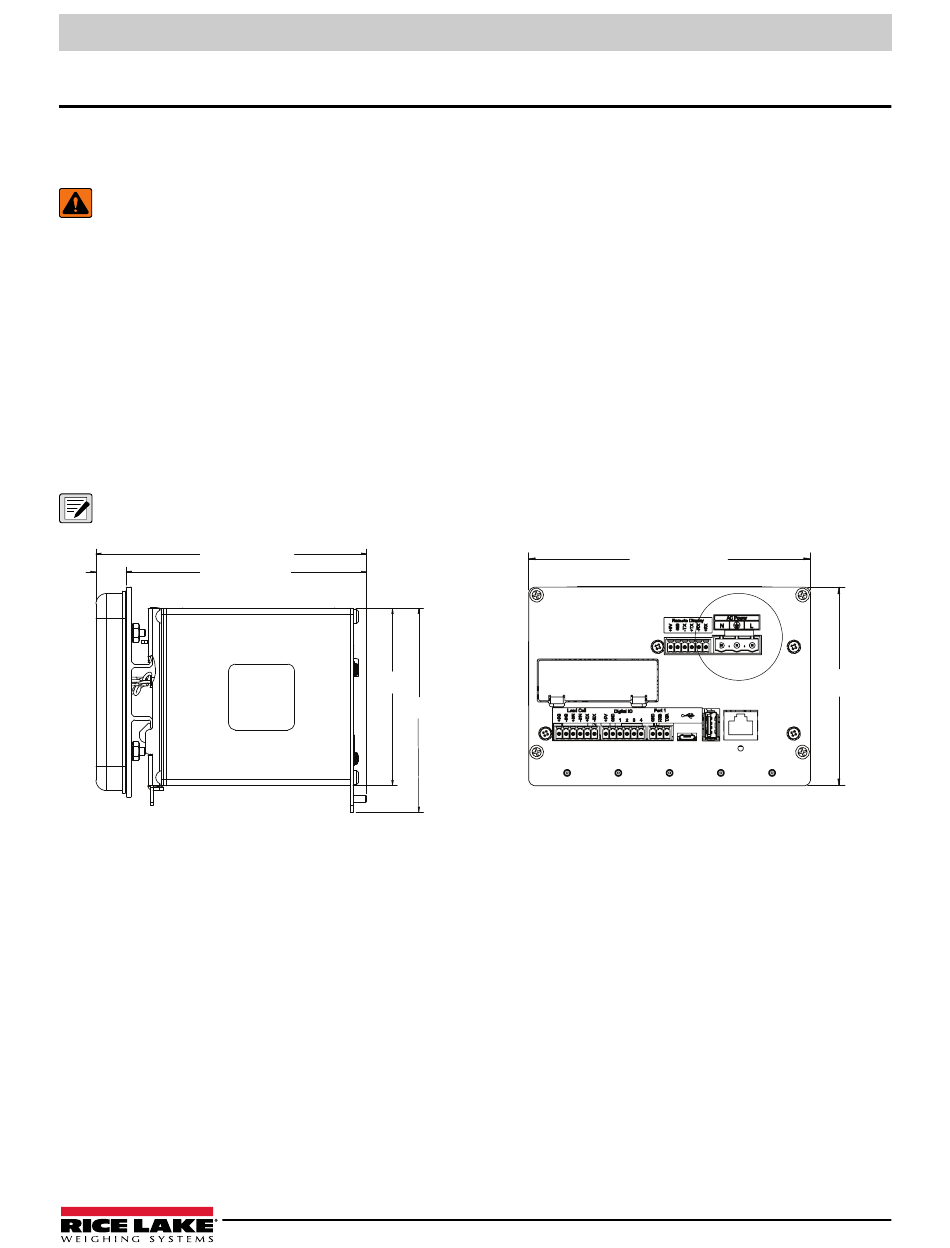

Figure 2-1. Dimensions de l'indicateur 880 à boîtier pour installation à panneau
po)
© Rice Lake Weighing Systems ● Tous droits réservés
(5,50 po)13,9 cm
Installation
(3,88 po)
9,9 cm
