Rice Lake Weighing Systems Performance 880 Serie Manuel Technique page 105

8.2.1 Commutateur de mise en lots
L'option de commutateur de mise en lots, réf. 19369, est fournie en tant qu'unité complète dans un boîtier FRP, avec une
plaque signalétique, un commutateur d'arrêt verrouillable (bouton champignon), et un commutateur trois voies de
fonctionnement/démarrage/annulation.
Les deux commutateurs sont raccordés au bornier d'E/S numérique de l'indicateur, comme indiqué sur la
commutateur utilise une entrée numérique distincte. Les entrées numériques 1 et 2 doivent être définies sur BATSTR et
BATRUN, respectivement.
Une fois les câbles et les commutateurs connectés à l'indicateur, utilisez le commutateur de configuration pour mettre
l'indicateur en mode de configuration. Utilisez le menu Digital I/O ; reportez-vous à la
les fonctions d'entrée et de sortie numérique.

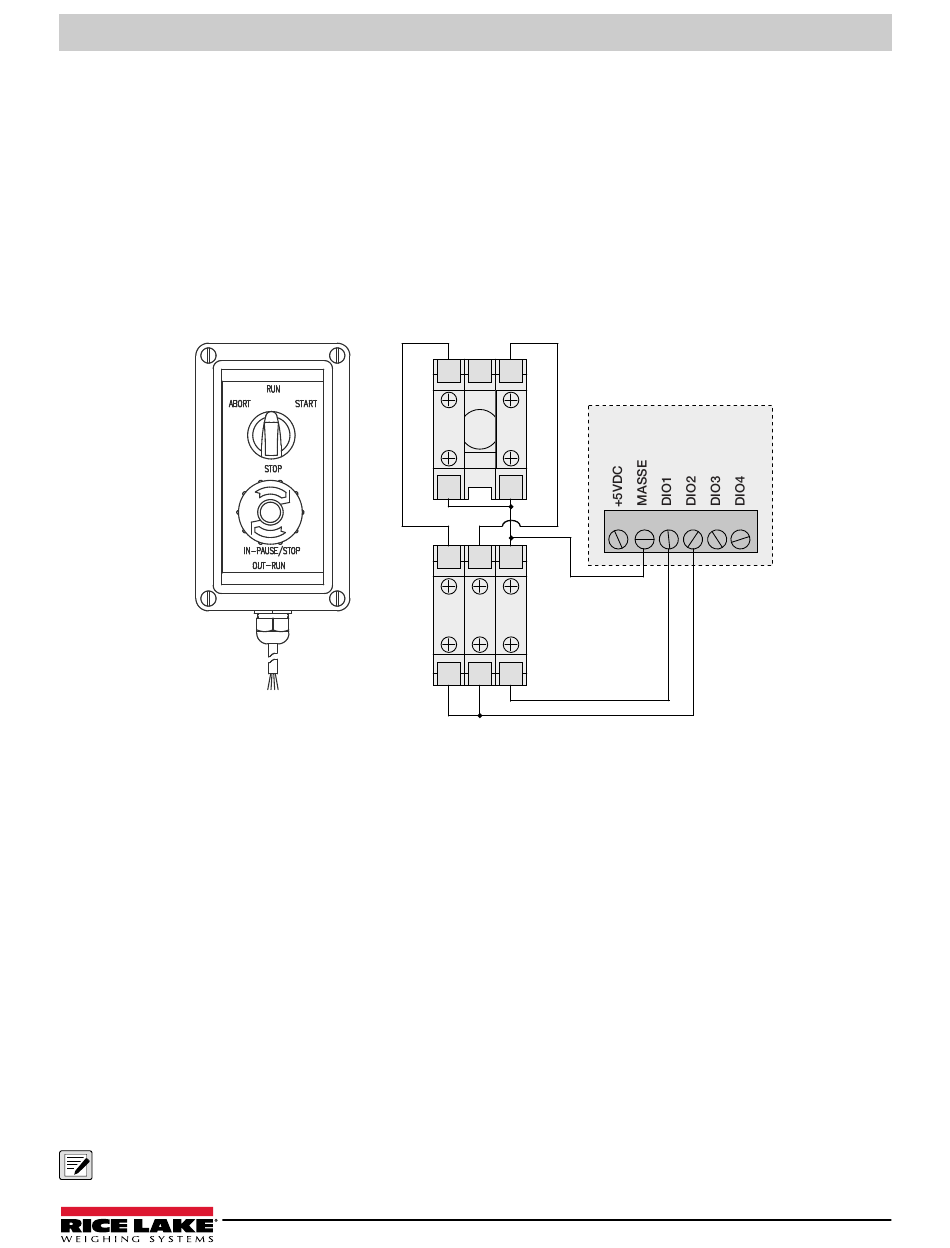

Figure 8-1. Exemple de schéma de câblage et de commutateur de mise en lots
Une fois la configuration terminée, quittez le mode de configuration. Initialisez le lot en tournant le commutateur trois voies
jusqu'à la position ABORT puis déverrouillez le bouton STOP (le bouton STOP doit être tiré pour permettre l'exécution du
processus de lot). Le commutateur de mise en lots est maintenant prêt à être utilisé.
Pour commencer un processus de lot, tournez momentanément le commutateur trois voies jusqu'à START. Si le bouton STOP
est enfoncé pendant le processus de lot, le processus s'interrompt et le bouton se verrouille en position IN.
Le commutateur START est ignoré lorsque le bouton STOP est verrouillé en position IN. Le bouton STOP doit être tourné dans
le sens inverse des aiguilles d'une montre pour être déverrouillé, puis relâché sur la position OUT pour activer le commutateur
trois voies.
Pour redémarrer un lot interrompu à partir de l'étape où il a été interrompu, procédez comme suit :
1. Déverrouillez le bouton STOP (position OUT).
2. Tournez le commutateur trois voies jusqu'à START.
Pour redémarrer un lot interrompu à partir de la première étape du lot, procédez comme suit :
1. Tournez le commutateur trois voies jusqu'à ABORT.
2. Déverrouillez le bouton STOP (position OUT).
3. Tournez le commutateur trois voies jusqu'à START.
REMARQUE : Utilisez cette procédure (ou la commande série BATRESET) pour initialiser la nouvelle routine de mise en
lots suite à une modification de la configuration des points de consigne.
COMMUTATEUR DE DÉMARRAGE/D'INTERRUPTION
NOIR
ROUGE
A S
B 3 3 T
O A
NO NO
R R
4 4
T T
NOIR
1 1
3
NO NC NC
4 2 2
ROUGE
COMMUTATEUR D'ARRÊT D'URGENCE
© Rice Lake Weighing Systems ● Tous droits réservés
Points de consigne
Figure
Section 3.2.16, page 70 pour configurer
CARTE UC
E/S NUMÉRIQUES
1 2 3 4 5 6
BLANC
8-1. Chaque
