4.
MONTAGE DES ACCESSOIRES
En exécution standard, les hottes NOVAX 90/10 3D sont livrées percées et équipées d'un registre guillo-
tine à chaque piquage d'extraction.

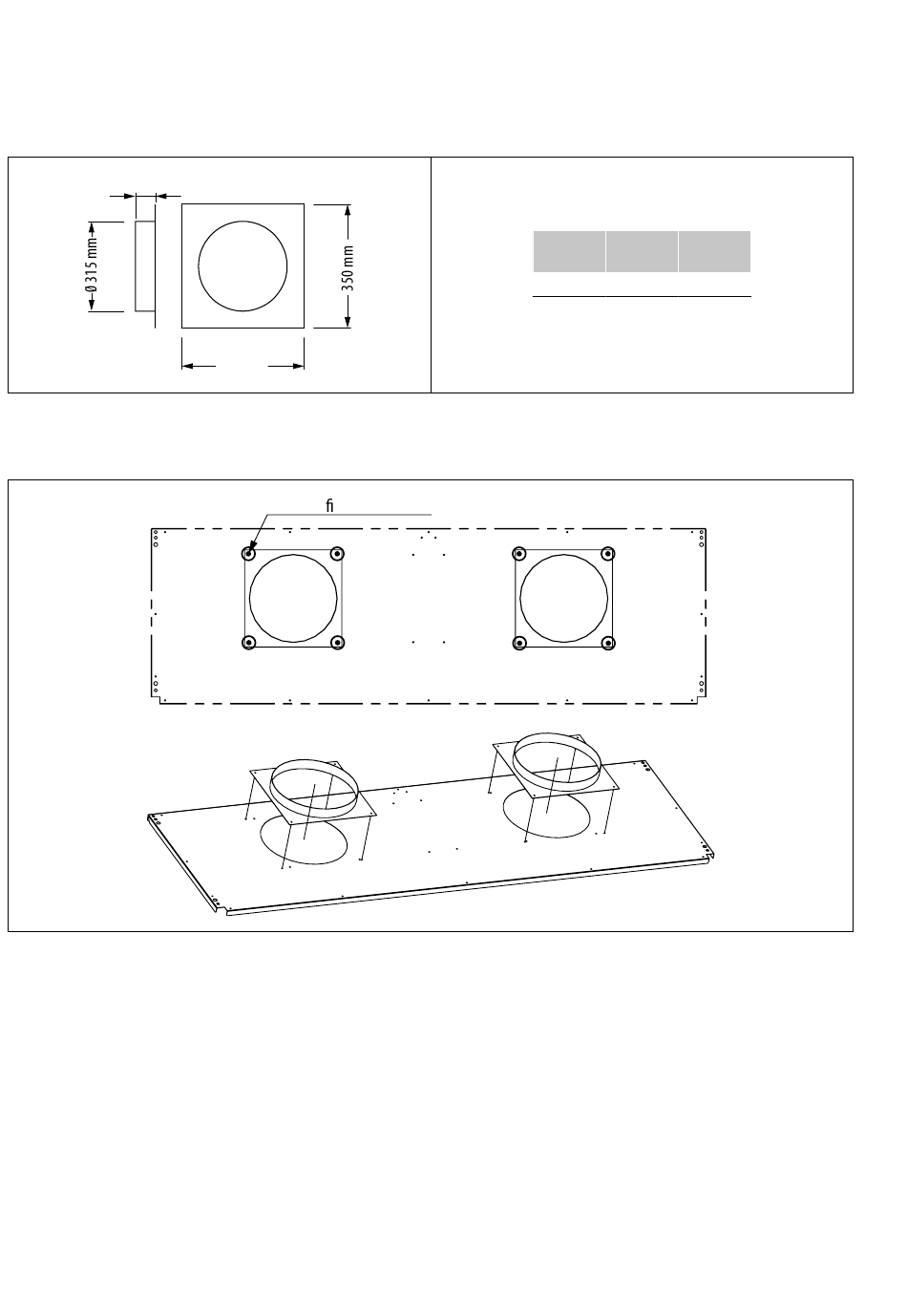

4.1 Montage des platines viroles
70 mm
• Positionner la platine en la centrant sur l'ouverture de la hotte.
• Assurer l'étanchéité entre la hotte et la platine.
• Fixer par rivets Ø4 mm en utilisant les pré perçages prévus à cet effet.
350 mm
Points de xation par rivets
ØB
(mm)
315
9/24
NT00000910-NOVAX-90-10-3D-FR-250408
A
H
(mm)
(mm)
350
70
