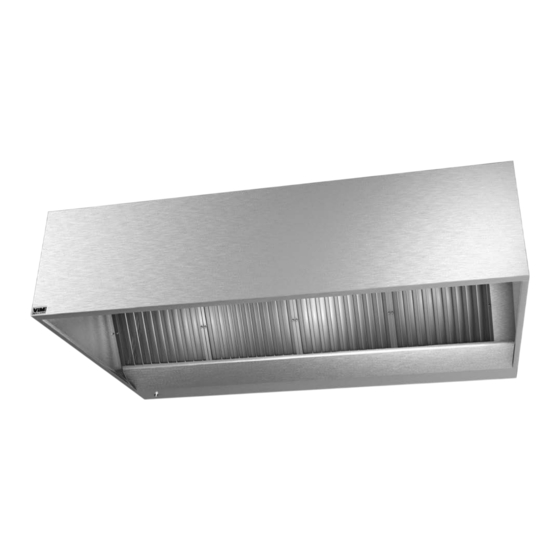

- Page 1 NOTICE TECHNIQUE INSTALLATION | RACCORDEMENT | MISE EN ROUTE | MAINTENANCE | I S O 9 0 0 1 ISO 14001 Q u a l i t é Environnement AFNOR CERTIFICATION AFNOR CERTIFICATION VORAX LAVERIE ® Hottes LAVERIES - Captation simple ou double NT00000360-VORAX-LAVERIE-210223...
-
Page 2: Table Des Matières
Ce produit a été fabriqué en respectant de rigoureuses règles techniques de sécurité, conformément aux normes de la CE. La déclaration CE, tout comme la notice est téléchargeable depuis le site internet www.vim.fr. Avant d'installer et d'utiliser ce produit, lire attentivement ces instructions qui contiennent d'importantes indications pour votre sécurité... -
Page 3: Consignes De Sécurité
à l'article 133-3 du Code du commerce émettre des réserves écrites sur le récépissé du trans- porteur et les confirmer dans les 72 heures par lettre recommandée avec un double à destination de VIM. La réception sans réserve du matériel prive l'Acheteur de tout recours ultérieur contre nous. -
Page 4: Principe De Dimensionnement Des Hottes
• Organe de purge et bouchon en inox - fileté 1/2” Gaz. 2.2 Principe de dimensionnement des hottes Pour une efficacité optimale des hottes VORAX LAVERIE, les profondeurs et les longueurs minimales à respecter sont déterminées par les schémas ci-après :... - Page 5 VORAX LAVERIE simple extraction ® Éclairage en option - Livrées non percées Avancée AV 1000/1250/1500/1750 Avancée AV 1000/1250/1500/1750 Extraction 4 faces inox Extraction 4 faces inox Filtres à chocs Filtres à chocs 176/170 176/170 Ø 10 Ø 10 Spot LED Spot LED 1 à...
- Page 6 VORAX LAVERIE double extraction ® Éclairage en option - Livrées non percées Avancée AV 1500/1750 Avancée AV 1500/1750 Extraction Extraction 4 faces inox Filtres Extraction Extraction 4 faces inox à chocs Filtres à chocs 176/170 176/170 Ø 10 Ø 10 Spot LED 1 à...
- Page 7 Option pour VORAX LAVERIE simple extraction : ® VORAX Neutre ® Plénum neutre en inox livré assemblé, composé de panneaux verticaux et d’un plafond percé pour l’extraction (perforations anti-vision) de chaleur sèche. Avancée AV 1000/1250/1500 Avancée AV 1500/17 Avancée AV 1000/1250/1500 Avancée AV 4 faces inox 4 faces inox...
- Page 8 Option pour VORAX LAVERIE double extraction : ® VORAX Liaison ® Plénum neutre en inox livré assemblé, composé de panneaux verticaux et d’un plafond percé pour l’extraction (perforations anti-vision).Liaison entre deux modules double flux sur une machine à tunnel. 1250/1500 Avancée AV 1500/1750 V 1000/1250/1500 Avancée AV 1500/1750...
-
Page 9: Installation Des Hottes
INSTALLATION DES HOTTES 3.1 Constitution d'une hotte Exemple d'une hotte simple extraction : Plafond Panneau Façade luminaire supérieur Joue Luminaire Panneau arrière Purge Filtre Pro l bas Entretoise Gousset extraction 3.2 Préparation de la pose Retirer la hotte de son emballage, sortir les raidisseurs de transport et les filtres. Se munir du matériel de fixation et supportage nécessaire, non fourni avec la hotte : tiges filetées Ø8 ;... - Page 10 1/ Suspendre le 1er module au plafond puis régler et mettre à niveau en utilisant les écrous en dessous de la hotte selon détail 1. Rondelle plate Tiges letées + écrou M8 de supportage et de réglage Détail 1 2/ Réaliser un joint de silicone sur la périphérie de la hotte et du gousset de maintien à assembler. HOTTE SIMPLE EXTRACTION HOTTE DOUBLE EXTRACTION Joint de silicone sur la périphérie...
-
Page 11: Montage Des Accessoires
MONTAGE DES ACCESSOIRES En exécution standard, les hottes simple extraction sont livrées non percées et le perçage est à la charge de l‘installateur. Dans le cas de commande avec piquages ou registres montés, les hottes sont alors livrées percées selon le plan standard. -
Page 12: Montage Des Collecteurs
• Positionner la platine en la centrant sur l’ouverture de la hotte. • Assurer l’étanchéité entre la hotte et la platine. • Fixer par rivets Ø4 mm en utilisant les pré perçages prévus à cet effet. Points de xation par rivets 4.3 Montage des collecteurs 4.3.1 Montage des collecteurs de hottes simple ou double extraction ÉTAPE 1... -
Page 13: Montage Des Bandeaux Autoportants
ÉTAPE 2 - Si plusieurs modules seulement 1 - Positionner la liaison en butée contre le collecteur ÉTAPE 3 - Si plusieurs modules seulement Mettre un joint d'étanchéité 1 - Positionner le collecteur en butée sur la liaison 2 - Contre percer la hotte et le collecteur 3 - Riveter l'ensemble Pour les hottes double extraction, faire un montage similaire avec un 2nd collecteur pour le 2nd capteur. - Page 14 1/ Fixer les supports bandeau en coin de hotte et à la liaison des modules en utilisant les exemples ci- après. Les détails A, B et C montrent le sens du support et les cotes d’installation à respecter pour le montage de 2 panneaux en angle (A), pour la jonction de 2 panneaux alignés (B) et le montage contre un mur (C).
-
Page 15: Montage Des Réhausses Par Bandeau Économique
3/ Clipser les panneaux sur les supports en commençant par les côtés. 4.5 Montage des réhausses par bandeau économique 1/ Riveter les panneaux entre eux selon le plan de principe ci-contre. B 4 rivetages 8 rivetages DETAIL A DETAIL B 2/ Contre-percer, sur présentation par le dessus de la hotte 1 - Positionner sur la hotte 2 - Contre percer la hotte... -
Page 16: Raccordements Électriques
RACCORDEMENTS ÉLECTRIQUES Avant toute intervention, couper l’alimentation électrique. Les raccordements électriques doivent être réalisés exclusivement par un personnel qualifié. Les raccordements électriques doivent être conformes à la norme NF C 15-100. 5.1 Dimensions et raccordement du luminaire encastré livré monté (en option) Dimensions 1000 (en mm) Dimensions 1500 (en mm) 1260... -
Page 17: Dimensions Et Raccordement Du Luminaire Étanche En Applique (En Option)
5.3 Dimensions et raccordement du luminaire étanche en applique (en option) 1172 Eclairage en applique Luminaire étanche en applique IP66 Raccordement avec terre obligatoire • Alimentation monophasée, 230 V, 50/60 Hz • Température -40°C à +65°C. • Eclairage LED, couleur 4000 K, 1 x 38 W (mo- 230 V dules ≥... -
Page 18: Entretien Et Maintenance
Alimentation monophasée 230 volts, 50/60 Hz, gradable, couleur 4000 K. Dimensions: diamètre 85 mm, hauteur 87 mm. Étanchéité: IP65. Attention : Les spots LED dépassent de la partie supérieure de la hotte, installer la hotte contre une dalle n'est pas possible avec les spots standards, des spots spécifiques sont disponibles, sur demande, pour répondre à... -
Page 19: Gestion Des Déchets
GESTION DES DÉCHETS 7.1 Traitement des emballages et déchets non dangereux Les emballages (palettes non consignées, cartons, films, emballages bois) et autres déchets non dange- reux doivent être valorisés par un prestataire agréé. Il est strictement interdit de les brûler, de les enfouir ou de les mettre en dépôt sauvage. 7.2 Traitement d’un DEEE Professionnel Ce produit ne doit pas être mis en décharge ni traité... - Page 20 Les prés de Mégy Sud – SOUDAN CS 60120 - 79401 ST MAIXENT L’ECOLE CEDEX Tél. : 05 49 06 60 38 ou 05 49 06 60 25 – Fax : 05 49 06 60 36 sav@vim.fr - www.vim.fr 20/20 NT00000360-VORAX-LAVERIE-210223...
