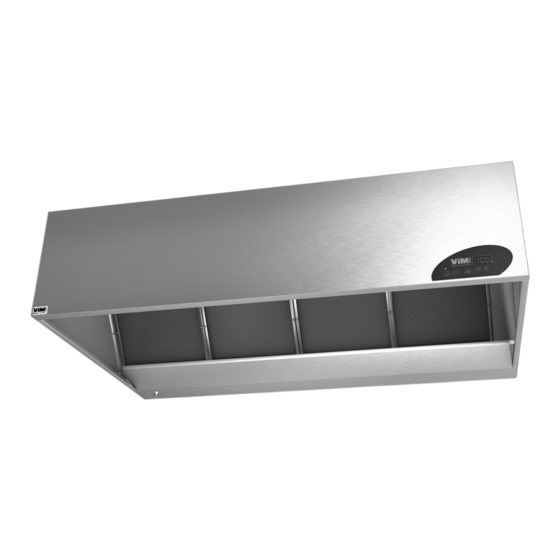

- Page 1 NOTICE TECHNIQUE INSTALLATION | RACCORDEMENT | MISE EN ROUTE | MAINTENANCE | I S O 9 0 0 1 ISO 14001 Q u a l i t é Environnement AFNOR CERTIFICATION AFNOR CERTIFICATION VORAX FOUR G VARI ® Hottes motorisées Commande en façade NT00000348-VORAX-FOUR-G-VARI-211209...
-
Page 2: Table Des Matières
SOMMAIRE GÉNÉRALITÉS........................... 3 Avertissements ......................... 3 Consignes de sécurité ......................3 Réception – Stockage ......................3 Garantie ............................ 3 PRÉSENTATION PRODUIT ....................... 4 Gamme ............................. 4 Principe de dimensionnement des hottes................. 5 Dimensions et poids ........................ 5 INSTALLATION DES HOTTES ......................8 Constitution d'une hotte ...................... -
Page 3: Généralités
Ce produit a été fabriqué en respectant de rigoureuses règles techniques de sécurité, conformément aux normes de la CE. La déclaration CE, tout comme la notice est téléchargeable depuis le site internet www.vim.fr. Avant d'installer et d'utiliser ce produit, lire attentivement ces instructions qui contiennent d'importantes indications pour votre sécurité... -
Page 4: Présentation Produit
PRÉSENTATION PRODUIT 2.1 Gamme Utilisation : Captation, extraction et filtration de la chaleur et de la vapeur d'eau. Montage standard. Composition de la gamme : Simple adossée. Modules monoblocs de longueur 1000, 1500, 2000, 2500 et 3000 mm. Avancées de profondeur 1000, 1250, 1500 ou 1750 mm. Hauteur de 400 et 500 mm. -
Page 5: Principe De Dimensionnement Des Hottes
2.2 Principe de dimensionnement des hottes Pour une efficacité optimale des hottes VORAX ® FOUR G, les profondeurs et les longueurs minimales à respecter sont déterminées par les schémas ci-après : Hotte VORAX FOUR G ® Profondeur minimale Longueur minimale L Hotte P Hotte P Hotte... - Page 6 Ø10 VORAX FOUR G - Refoulement standard ® Éclairage en option - Livrées percées Avancée Av1000/1250/1500/1750 4 Faces Inox 176 / 170 Ø10 ancée Av1000/1250/1500/1750 4 Faces Inox Spot LED 1 à 5 spots selon longueur de module En souligné = dimensions du modèle 400. En normal = dimensions du modèle 500. VORAX FOUR G ®...
