ViM NOVAX 90/10 3D Notice Technique

ViM NOVAX 90/10 3D Notice Technique

Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel

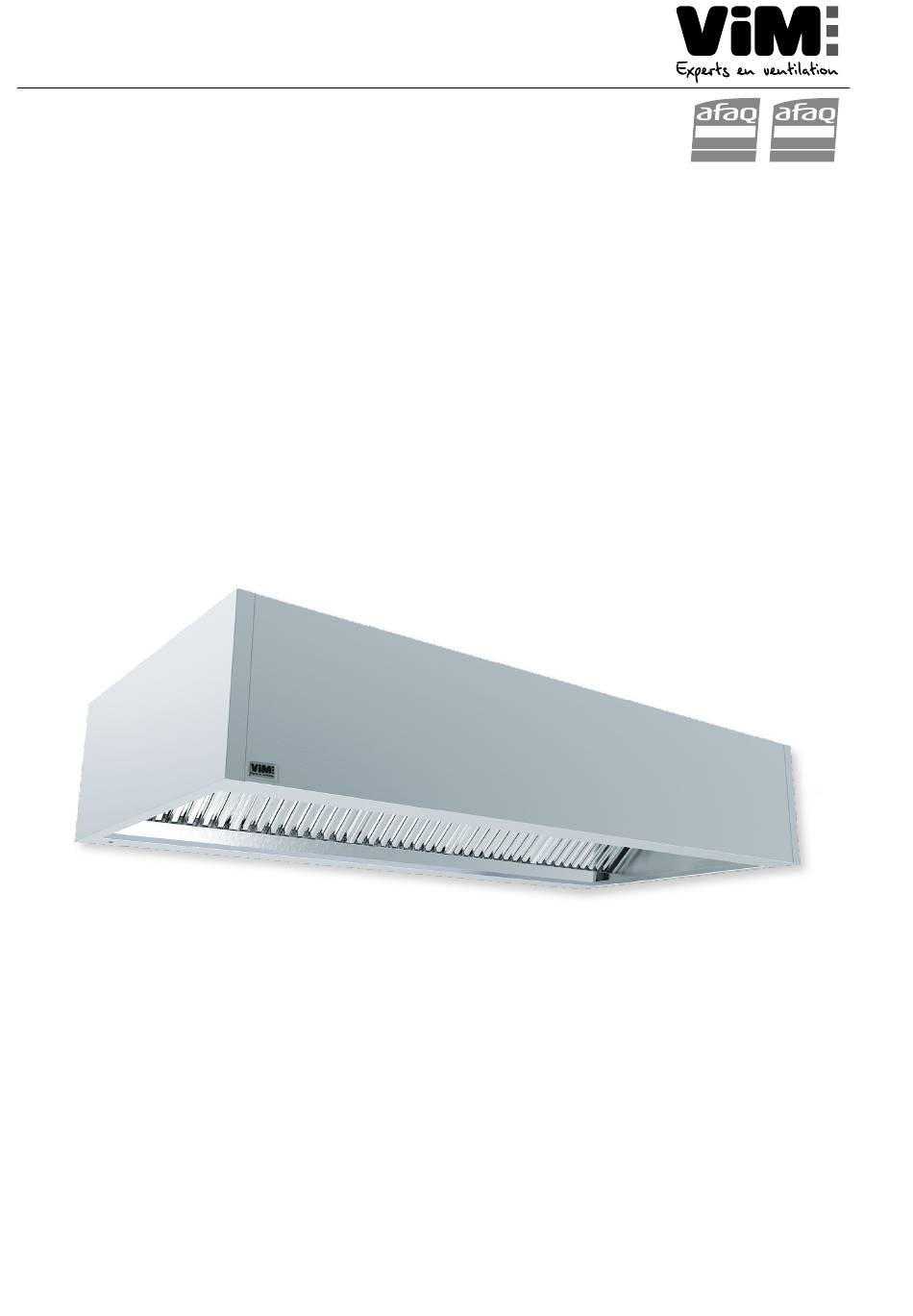

NOTICE TECHNIQUE
INSTALLATION | RACCORDEMENT | MISE EN ROUTE | MAINTENANCE |
I S O 9 0 0 1
ISO 14001
Q u a l i t é
Environnement
AFNOR CERTIFICATION
AFNOR CERTIFICATION
NOVAX 90/10 3D
Hottes soudées étanches - Captation
Rideau inductif 3 directions
Conformes à la norme NF EN 16 282-2
NT00000910-NOVAX-90-10-3D-FR-250408

Publicité

loading

Manuels Connexes pour ViM NOVAX 90/10 3D

Sommaire des Matières pour ViM NOVAX 90/10 3D

  • Page 1 I S O 9 0 0 1 ISO 14001 Q u a l i t é Environnement AFNOR CERTIFICATION AFNOR CERTIFICATION NOVAX 90/10 3D Hottes soudées étanches - Captation Rideau inductif 3 directions Conformes à la norme NF EN 16 282-2 NT00000910-NOVAX-90-10-3D-FR-250408...
  • Page 2 SOMMAIRE GÉNÉRALITÉS........................... 3 Avertissements ......................... 3 Consignes de sécurité ......................3 Réception – Stockage ......................3 Garantie ............................ 3 PRÉSENTATION PRODUIT ....................... 4 Gamme ............................. 4 Principe de dimensionnement des hottes selon norme NF EN 16282-2 ........4 Dimensions et poids ........................ 5 INSTALLATION DES HOTTES ......................
  • Page 3 Ce produit a été fabriqué en respectant de rigoureuses règles techniques de sécurité, conformément aux normes de la CE. La déclaration CE, tout comme la notice est téléchargeable depuis le site internet www.vim.fr. Avant d'installer et d'utiliser ce produit, lire attentivement ces instructions qui contiennent d'importantes indications pour votre sécurité...
  • Page 4 • 1 lèvre génératrice d’un rideau inductif à vitesse constante, 5 m/s. • Joues double-peau soudées dans les angles, avec en partie basse : - Emboutis spécifiques générateurs d’un rideau inductif horizontal. - Perforations génératrices d’un rideau d’air vertical. 2.2 Principe de dimensionnement des hottes selon norme NF EN 16282-2 Pour une efficacité optimale des hottes Novax 90/10 3D, les profondeurs et les longueurs minimales à respecter sont déterminées par les schémas ci-après : Hotte NOVAX 90/10 3D Profondeur minimale Longueur minimale L hotte 0.05 0.05 0.14 0.30...
  • Page 5 Longueur Avancée Avancée Avancée (mm) 1250 1500 1750 1500 2000 2500 3000 NOVAX 90/10 3D Éclairage en option - Livrées percées AVANCEES 1250 / 1500 / 1750 Ø315 Spot LED 2 à 5 spots selon longueur de module 5/24 NT00000910-NOVAX-90-10-3D-FR-250408...
  • Page 6 NOVAX 90/10 3D Éclairage en option - Livrées percées Ø315 Spot LED 2 à 5 spots selon longueur de module Nbre Avancée 1250 Avancée 1500 Avancée 1750 Module piquages extraction 1500 1500 1470 1265 2000 2000 1970 1265 2500 2500...
  • Page 7 3.2 Préparation de la pose Retirer la hotte de son emballage, sortir les raidisseurs de transport et les filtres. Se munir du matériel de fixation et supportage nécessaire, non fourni avec la hotte : tiges filetées Ø8 ; écrous M8 ; vis M10X20, rondelles ; chevilles; rivets Ø4 etc... 3.3 Suspension des modules Installer les liaisons en U fournies sur les perçages filtés des vis M 10 mm de longueur 20 mm, selon détail 1. Placer des tiges filetées Ø 8 mm à l'aplomb des pièces en U. Puis suspendre le module et faire le réglage en hauteur et la mise à niveau par les écrous, selon détail 2. Détail 2 Détail 1 Tige letée m8 Liaison U Ecrous m8...
  • Page 8 3/ Suspendre le 2 module et l'aligner sur le 1 , puis fixer les modules entre eux par vis écrous M8 et ème rivets Ø4 suivant la vue de détail ci-contre. Réitérer les opérations de siliconage et d'assemblage selon le nombre de modules à installer. 10 points de xation 10 points de xation Joint de silicone par boulon M8 sur la peripherie de la hotte par boulon M8 Joint de silicone...
  • Page 9 MONTAGE DES ACCESSOIRES En exécution standard, les hottes NOVAX 90/10 3D sont livrées percées et équipées d'un registre guillo- tine à chaque piquage d'extraction. 4.1 Montage des platines viroles 70 mm ØB (mm) (mm) (mm) 350 mm • Positionner la platine en la centrant sur l’ouverture de la hotte.
  • Page 10 4.2 Montage des collecteurs 4.2.1 Montage des collecteurs d'extraction de hottes adossées ÉTAPE 1 1 - Positionner Mettre un joint 2 - Contre percer d’ é tanchéité 3 - Riveter Longueur hotte (mm) Longueur collecteur (mm) A (mm) 1500 1100 2000 1600 2500...
  • Page 11 ÉTAPE 3 - Si plusieurs modules seulement 1 - Positionner en butée contre liaison 2 - Contre percer 3 - Riveter Mettre un joint d’ é tanchéité 4.2.2 Montage des collecteurs d'extraction de hottes doubles centrales Cas d'une hotte centrale constituée de 2 modules Les collecteurs d'extraction pour hottes centrales comprennent une pièce en U d'étanchéité...
  • Page 12 4.2.3 Montage des collecteurs d'une hotte centrale constituée de 4 modules Les collecteurs d'extraction pour hottes centrales comprennent deux pièces d'étanchéité en U, deux col- lecteurs galva ou inox et une pièce de liaison. ÉTAPE 1 : placer les U d'étanchéité 1 - POSITIONNER LES U D'ETANCHEITE 2 - CONTREPERCER 3 - RIVETER SUR HOTTE...
  • Page 13 Longueur hotte Longueur collecteur Longueur hotte Longueur collecteur (mm) (mm) (mm) (mm) (mm) (mm) 1500 1100 2500 2100 2000 1600 3000 2600 ÉTAPE 3 : placer la pièce de liaison POSITIONNER EN BUTEE CONTRE LE COLLECTEUR METTRE UN JOINT D'ETANCHEITE 13/24 NT00000910-NOVAX-90-10-3D-FR-250408...
  • Page 14 ÉTAPE 4 : placer le 2 collecteur ème METTRE UN JOINT D'ETANCHEITE 1 - POSITIONNER EN BUTEE CONTRE LIAISON 2 - CONTRE PERCER LA HOTTE ET LE COLLECTEUR 3 - RIVETER L'ENSEMBLE 4.3 Montage des bandeaux autoportants 1/ Fixer les supports bandeau en coin de hotte et à la liaison des modules en utilisant les exemples ci- après.
  • Page 15 Les détails A, B, C et D montrent le sens du support et les cotes d’installation à respecter pour le montage de 2 panneaux en angle (A), pour la jonction de 2 panneaux alignés (B) et le montage contre un mur (C ou D).
  • Page 16 3/ Clipser les panneaux sur les supports en commençant par les côtés. 4.4 Montage des réhausses par bandeau économique 1/ Riveter les panneaux entre eux selon le plan de principe ci-contre. 4 rivetages 8 rivetages DÉTAIL B DÉTAIL A 2/ Contre-percer, sur présentation par le dessus de la hotte 1 - Positionner sur la hotte 2 - Contre percer la hotte 3 - Riveter...
  • Page 17 MESURE DU DÉBIT D'EXTRACTION 5.1 Mesure du débit d'extraction La hotte est équipée de prises de pression sur la face interne du plénum d'extraction, permettant la me- sure du débit d'extraction pour chaque module. À partir de la mesure de pression, calculer le débit avec la formule suivante : Qv = Nbre de filtre x 70 x ΔP, ΔP en Pa, Qv en m RACCORDEMENTS ÉLECTRIQUES 6.1 Raccordement des ventilateurs d'induction Chaque module de hotte est équipé...
  • Page 18 Détails câblage interne (pour un module de hotte) Câble 3G 1.5 mm Lg 1500 mm en attente au dessus de la hotte Ventilateur Ventilateur Boitier (-) S (+) Potentiomètre Boitier 6.2 Dimensions et raccordement du luminaire encastré livré monté (en option) Avant toute intervention, couper l’alimentation électrique.
  • Page 19 6.3 Changement du tube LED • Dévisser le cadre de l’éclairage encastré. • Retirer le cadre qui est retenu en suspension par 2 chaînettes. • Changer le tube et revisser le cadre. 3 - Retirer le tube 1 - Enlever les 6 vis 2 - Retirer le cadre 6.4 Dimensions et raccordement des spots LED encastrés (en option) Les spots LED sont montés et câblés sur chaque module de hotte, ils sont livrés avec des connecteurs...
  • Page 20 Alimentation monophasée 230 volts, 50/60 Hz, gradable, réglage de la couleur (3000 K, 4000 K ou 6000 K). Dimensions : diamètre 83 mm, hauteur 86 mm. Étanchéité: IP65. Les spots LED sont réglés en usine sur une couleur d'éclairement de 4000 K, pour modifier ce réglage et obtenir une couleur d'éclairement de 3000 K ou 6 000 K, il faut ôter la collerette du spot pour accéder au commutateur de réglage, replacer la collerette après réglage. 3000 K blanc chaud 4000 K blanc naturel 6000 K blanc froid Démonter la collerette Réglage Les spots LED dépassent de la partie supérieure de la hotte, si la hotte est installée contre une dalle, il faut déclipser le bloc d'alimentation des spots, illustration ci-dessous.
  • Page 21 ENTRETIEN ET MAINTENANCE 7.1 Nettoyage de la hotte • Les parties visibles des hottes doivent être nettoyées chaque jour après chaque service. • Utiliser des produits de nettoyage et des outils compatibles avec l'inox. 7.2 Nettoyage des filtres • Démonter l’entretoise et les filtres. •...
  • Page 22 22/24 NT00000910-NOVAX-90-10-3D-FR-250408...
  • Page 23 23/24 NT00000910-NOVAX-90-10-3D-FR-250408...
  • Page 24 Document non contractuel. Dans le souci constant d’amélioration du matériel, le constructeur se réserve le droit de procéder sans préavis à toute modification technique. 2 Rue Les prés Mégy – SOUDAN CS 60120 - 79401 ST MAIXENT L’ECOLE CEDEX Tél. : +33 (0)5 49 06 60 38 ou +33 (0)5 49 06 60 25 sav@vim.fr - www.vim.fr 24/24 NT00000910-NOVAX-90-10-3D-FR-250408...
