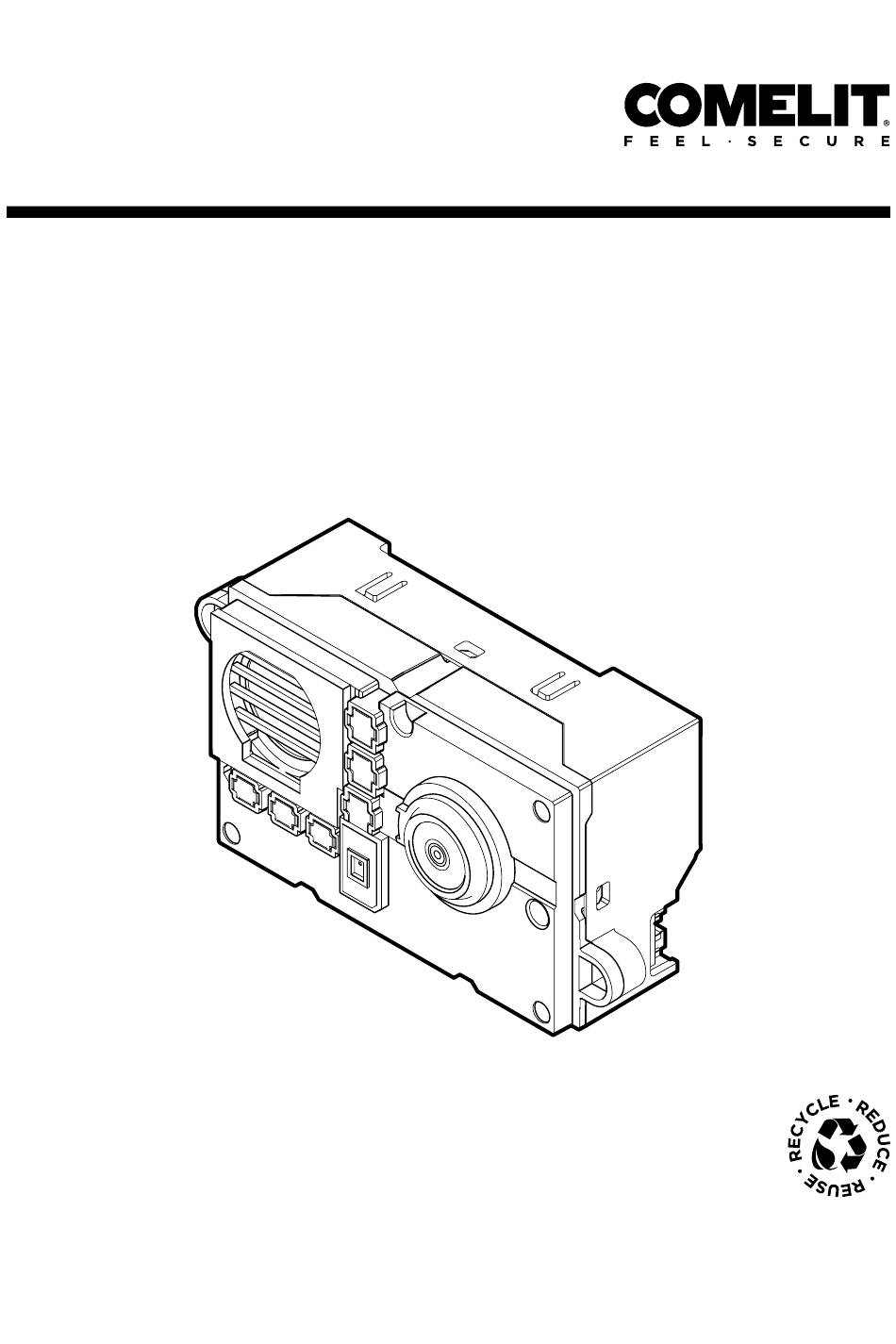

- Page 1 Ultra EU8020 M A N U E L T E C H N I Q U E C O M P L E T Join us in taking care of our planet...
- Page 2 | Sommaire | Groupe audio/vidéo VIP Groupe audio/vidéo à utiliser pour la réalisation de platines monobloc Comelit et/ou de tiers, système IP (VIP). Le groupe audio-vidéo est alimenté via POE standard, art. 1440A ou art. 1595. Facile à configurer grâce à la programmation smart des boutons d’appel.
- Page 3 | Sommaire | Sommaire Description Remarques pour l’installation Caractéristiques techniques Installation Installation avec accessoire EU1250V Installation avec accessoire EU1250VM Branchement des boutons Branchement des boutons locaux Branchement des boutons supplémentaires via BUS dédié Adressage des boutons Adressage des boutons locaux Adressage des boutons connectés via l’art.
- Page 4 | Sommaire | Description 1. Haut-parleur 2. Leds d’éclairage caméra 3. Détecteur crépusculaire 4. Caméra couleurs, 160° (H) x 90° (V) 5. Micro numérique 6. Led de signalisation appel envoyé (verte) ligne occupée (rouge) première mise en marche ou redémarrage (rouge clignotante) ouvre-porte actif communication en cours 7.
- Page 5 | Sommaire | 11. Connecteurs pour le branchement de 4 boutons art. 3061S. Le premier connecteur de gauche pour boutons art. 3061S NE peut PAS être utilisé simultanément à l’entrée contact bouton P1. P1 C RTE 3061S 3061S 3061S 12. Bornier de connexion P1 Contact bouton C Contact commun du bouton d’appel et de l’entrée RTE...
- Page 6 | Sommaire | Remarques pour l’installation 90° 90° 90° 50 cm 50 cm 50 cm 570 cm 160° La caméra ne doit pas être installée face à des sources de lumière ni dans des lieux où la personne filmée est fortement à contre-jour. Il est conseillé de prévoir une source d'éclairage supplémentaire pour les endroits peu éclairés.
- Page 7 Résolutions pour RTSP 1024x608, 800x480, 480x272, 320x240 CARACTÉRISTIQUES ÉLECTRIQUES Type d'alimentation PoE, Alimentation extérieure Tension d'alimentation 33 Vcc Alimentation PoE 36÷57 Vcc, standard PoE, Comelit PoE (56 Vcc) Classe PoE Classe 0 Consommation au repos (W) 2,5 Consommation maximum (W) 6 CARACTÉRISTIQUES MATÉRIEL...
- Page 8 | Sommaire | RÉGLAGES Volume haut-parleur Oui Volume micro Oui Luminosité du rétro-éclairage Oui Zone filmée Oui RÉSEAU ET PROTOCOLES DE COMMUNICATION Type de réseau LAN Ethernet 10 Mbit/s Attribution adresse IP DHCP, AUTO IP, IP statique Protocoles supportés DHCP, IPv4, NTP, RTSP, DNS, MQTTS MODALITÉ...
- Page 9 | Sommaire | Installation L'article art. EU8020 peut être installé : • sur des platines monobloc (Comelit et/ou de tiers) avec l’adaptateur art. EU1250V • sur des platines monobloc (Comelit et/ou de tiers) finition « full metal » avec l’adaptateur art. EU1250VM EU8020 EU8020 EU1250V EU1250VM...
- Page 10 | Sommaire | Installation avec accessoire EU1250V COTES POUR LA RÉALISATION DE PLATINES MONOBLOC SUR MESURE AVEC L’ART. EU1250V 102 mm 82 mm 10 mm M3×16 120 mm La plaque de la platine doit mesurer 2,5 mm d'épaisseur. Le secteur identifié par le symbole doit être libre pour permettre d'y installer l'art.
- Page 11 | Sommaire | Installation avec accessoire EU1250VM COTES POUR LA RÉALISATION DE PLATINES MONOBLOC SUR MESURE AVEC L’ART. EU1250VM 102 mm 76,4 mm 10 10 10 10 mm 36,4 mm 12,8 mm M3×16 6,4 mm 120 mm La plaque de la platine doit mesurer 2,5 mm d'épaisseur. Le secteur identifié...
- Page 12 | Sommaire | Branchement des boutons Branchement des boutons locaux Possibilité de brancher au groupe audio/vidéo : 1. Boutons art. 3061S directement sur le groupe audio/vidéo à travers les connecteurs correspondants. 2. Un bouton standard directement sur le groupe audio/vidéo via les contacts C P1. 3.
- Page 13 | Sommaire | Branchement des boutons supplémentaires via BUS dédié Pour brancher les boutons supplémentaires via BUS dédié, utiliser : 1. Le bouton master art. 3061MU pour le branchement des boutons art. 3061S. 2. L'interface art. 3063U pour le branchement des boutons standard. <...
- Page 14 | Sommaire | Adressage des boutons Adressage des boutons locaux Pour l'adressage des boutons branchés directement au groupe audio/vidéo, attribuer les codes d’appel de l'appartement à appeler, comme le décrit le manuel complet de programmation Adressage des boutons connectés via l’art. 3061MU. Pour une programmation correcte des boutons, respecter la séquence des consignes suivantes : A.
- Page 15 | Sommaire | B. PROGRAMMATION CODES D’APPEL Pour chaque bouton, programmer le code d’appel de l’appartement à appeler, comme le décrit le manuel complet de programmation...
- Page 16 | Sommaire | Adressage des boutons connectés via l’interface art. 3063U Pour une programmation correcte des boutons, respecter la séquence des consignes suivantes : A. Adresser l’interface art. 3063U. L’adressage de l’interface art. 3063U permet, en cas de remplacement de l’art. 3063U, de programmer uniquement l’adresse de l’article remplacé, sans devoir reprogrammer tous les boutons qui y sont branchés.
- Page 17 | Sommaire | Programmation par ordinateur Toutes les configurations du dispositif peuvent être effectuées sur ordinateur avec le logiciel de configuration Vip Manager, à télécharger gratuitement sur le site pro.comelitgroup.com (Voir manuel de programmation). Par exemple : • programmation des codes d’appel associés aux boutons •...
- Page 18 | Sommaire | Réinitialisation aux valeurs d’usine 10 sec 5'' 10'' 1. Appuyer 10 secondes sur le bouton CNF : » un bip retentit au bout de 5 secondes » un deuxième bip retentit au bout de 10 secondes 2. Relâcher le bouton CNF »...
- Page 19 | Sommaire | Performances de l'installation Mbit/s 1440A EU8020 default 200 m Mbit/s 1440A EU8020 120 m STANDARD SWITCH EU8020 100 m Mbit/s 1440A default 210 m 6205B 1952N TP6842 6702W 6205W TP6842B TP6842BM Mbit/s 1440A 130 m 1952N 6205B TP6842 6702W 6205W...
- Page 20 | Sommaire | Schémas de connexion Alimentation via dérivateur d’étage 1440A et boutons standard WHITE GREEN 1440A 1441 GREEN WHITE ORANGE ORANGE BLUE & WHITE BLUE BROWN & WHITE BROWN SE NO P1 C EU8020 3063U N°1 3063U MAX 10 N°10...
- Page 21 | Sommaire | VARIANTE AVEC ALIMENTATION SÉPARÉE 1440A 1441 WHITE GREEN GREEN WHITE ORANGE ORANGE 1595 120-230 V SE NO P1 C EU8020 1172B 3063U N°1 1172B MAX 20 3063U MAX 20 N°20 Utiliser l'ampoule art. 1172B pour éclairer les porte-étiquettes ; l’ampoule doit être sous tension et elle est polarisée.
- Page 22 | Sommaire | Alimentation via dérivateur d’étage 1440A et boutons art. 3061MU et art. 3061S WHITE GREEN 1440A 1441 GREEN WHITE ORANGE ORANGE BLUE & WHITE BLUE BROWN & WHITE BROWN SE NO P1 C EU8020 3061S 3061S 3061S 3061S 3061MU MAX 15 3061MU...
- Page 23 | Sommaire | VARIANTE AVEC ALIMENTATION SÉPARÉE 1440A 1441 WHITE GREEN GREEN WHITE ORANGE ORANGE 1595 120-230 V SE NO P1 C EU8020 3061S 3061S 3061S 3061S 3061MU MAX 25 3061MU 3061MU P4 P3 P2 P4 P3 P2 P4 P3 P2 3061S 3061S 3061S...
- Page 24 | Sommaire | Alimentation via dérivateur d’étage 1440A, boutons art. 3061MU et art. 3061S et bouton local P1 WHITE GREEN 1440A 1441 GREEN WHITE ORANGE ORANGE BLUE & WHITE BLUE BROWN & WHITE BROWN SE NO P1 C EU8020 3061S 3061S 3061S 3061MU...
- Page 25 | Sommaire | VARIANTE AVEC ALIMENTATION SÉPARÉE 1440A 1441 WHITE GREEN GREEN WHITE ORANGE ORANGE 1595 120-230 V SE NO P1 C EU8020 3061S 3061S 3061S 3061MU MAX 25 3061MU 3061MU P4 P3 P2 P4 P3 P2 P4 P3 P2 3061S 3061S 3061S...
- Page 26 | Sommaire | Alimentation via standard POE switch et boutons standard STANDARD SWITCH WHITE GREEN GREEN WHITE ORANGE ORANGE BLUE & WHITE BLUE BROWN & WHITE BROWN SE NO P1 C EU8020 3063U N°1 3063U MAX 10 N°10...
- Page 27 | Sommaire | Alimentation via standard POE switch et boutons art. 3061MU et art. 3061S STANDARD SWITCH WHITE GREEN GREEN WHITE ORANGE ORANGE BLUE & WHITE BLUE BROWN & WHITE BROWN SE NO P1 C EU8020 3061S 3061S 3061S 3061S 3061MU MAX 15 3061MU...
- Page 28 | Sommaire | Alimentation via standard POE switch, boutons art. 3061MU et art. 3061S et bouton local P1 STANDARD SWITCH WHITE GREEN GREEN WHITE ORANGE ORANGE BLUE & WHITE BLUE BROWN & WHITE BROWN SE NO P1 C EU8020 3061S 3061S 3061S 3061MU...
- Page 29 | Sommaire | Alimentation séparée et switch non POE NON POE ETHERNET SWITCH 1595 120-230 V SE NO P1 C EU8020 Pour le branchement des boutons standard, voir « variante avec alimentation séparée » page 21 Pour le branchement des boutons art. 3061M et art. 3061S voir « variante avec alimentation séparée » page 23 et « variante avec alimentation séparée » page 25...
- Page 30 | Sommaire | Connexion art. 3457U 1440A 1441 WHITE GREEN GREEN WHITE ORANGE ORANGE 1596B 120-240 V SE NO P1 C EU8020 D2 D2 D1 D1 D0 D1 NC IN 3457U...
- Page 31 | Sommaire | Utilisation du relais de la platine SE NO P1 C EU8020 12V/24V AC-DC 4A MAX Utilisation du système de fermeture de sécurité 12/24V AC/DC SE NO P1 C EU8020...
- Page 32 C E R T I F I E D M A N A G E M E N T S Y S T E M S...
- Page 33 w w w . c o m e l i t g r o u p . c o m édition 06/2025 ère Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy code 2G40003224...
