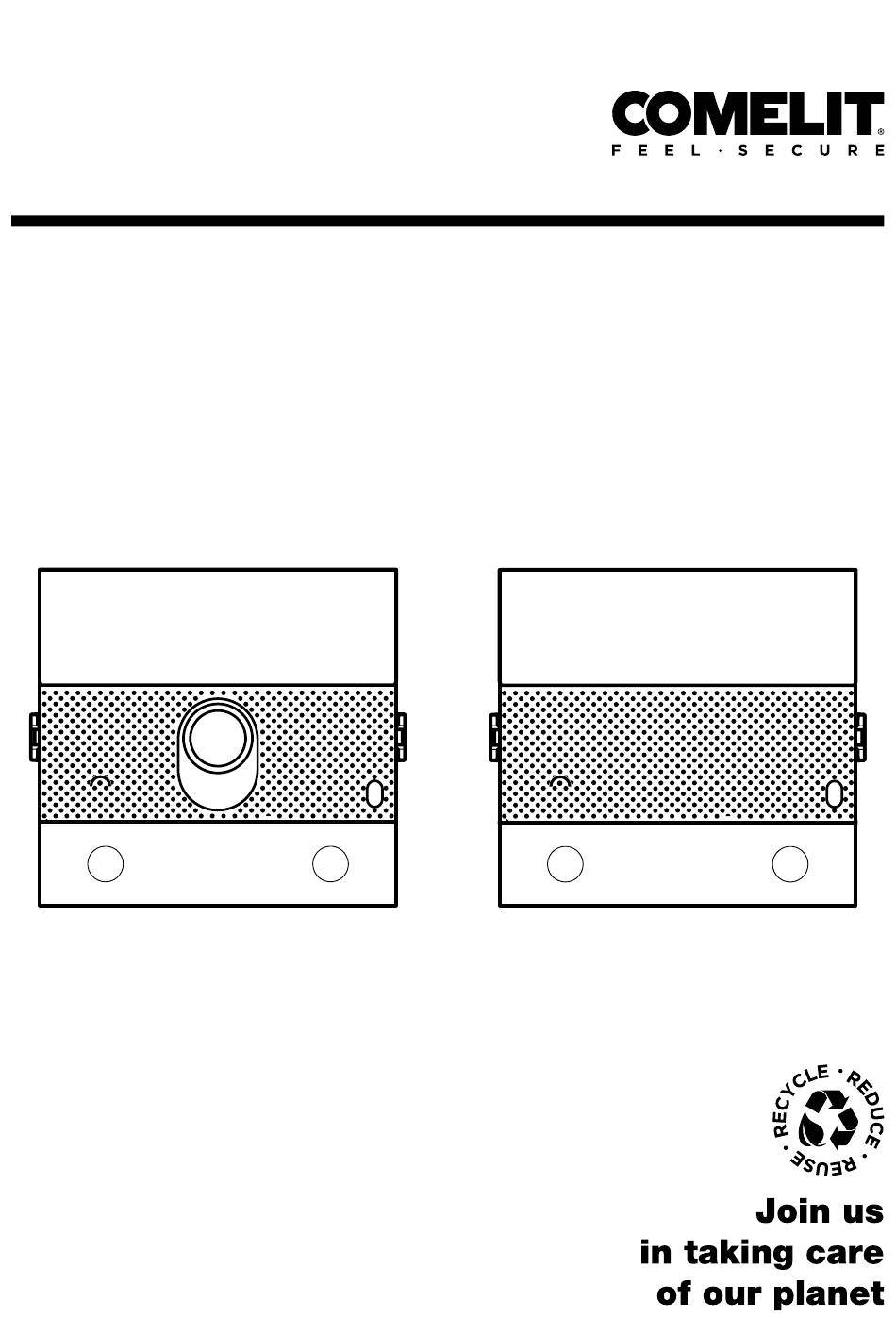

- Page 1 Ultra UT1020 UT1010VC M A N U E L T E C H N I Q U E C O M P L E T...
- Page 2 | Sommaire | UT1020 Module audio/vidéo pour platine Ultra, système Simplebus1. À utiliser dans des installations avec alimentateur art.1595 et art. 4888C. Caméra couleur grand angle (champ de vision : 120° horizontal, 90° vertical) UT1010VC Module audio prévu pour le raccordement d'une caméra déportée analogique au standard PAL pour platine Ultra, système Simplebus1.
- Page 3 | Sommaire | Sommaire Description Notes d'installation (art. UT1020) Caractéristiques techniques art. UT1020 art. UT1010VC Installation Installation à encastrer Dépose des étiquettes porte-nom (2A) /module (2B) Installation avec boîtiers à encastrer juxtaposés Installation en saillie Dépose des étiquettes porte-nom (2A) /module (2B) Installation avec boitiers muraux juxtaposés Connexions des modules Programmation...
- Page 4 | Sommaire | Programmations spéciales via DIP-SWITCH Tableau des programmations spéciales Programmation de la langue des messages vocaux Programmation des messages vocaux en langue unique Programmation des messages vocaux en double langue Capteur crépusculaire Gestion de l'éclairage led caméra et du rétroéclairage des boutons Vérification du fonctionnement du capteur crépusculaire Réglage de l’intensité...
- Page 5 | Sommaire | Pour bénéficier de toutes les fonctionnalités disponibles, il est nécessaire que TOUS les modules composant la platine extérieure soient mis à jour avec la dernière version du firmware téléchargeable sur le site pro.comelitgroup.com Pour la mise à jour, utiliser le logiciel ViP Manager téléchargeable sur le site pro.comelitgroup.com...
- Page 6 | Sommaire | Description 4. 5. 6. 14. 15. Art. UT1010VC Utiliser le tournevis fourni 1. led de signalisation appel envoyée (vert) / installation occupée (rouge) ouvre-porte activé communication en cours 2. Haut-parleurs 3. Caméra couleur (uniquement avec art. UT1020) 4.
- Page 7 | Sommaire | 13. Bornier de connexion : RTE entrée programmable RTE (entrée ouvre-porte locale) ou DO (signalisation porte ouverte) GND négatif de référence entrée RTE ou DO SE négatif de référence du système de fermeture électrique NO NC COM contacts relais V- V+ alimentation LL connexion ligne bus 14.
- Page 8 | Sommaire | Notes d'installation (art. UT1020) 90° 90° 90° 50 cm 50 cm 50 cm 175 cm 120° La caméra ne doit pas être installée face à des sources lumineuses, ni dans des endroits où le sujet filmé reste fortement à contre-jour. Dans les environnements peu éclairés, il est conseillé de prévoir une source d'éclairage supplémentaire.
- Page 9 | Sommaire | Caractéristiques techniques art. UT1020 DONNÉES GÉNÉRALES Typologie Modulaire Hauteur (mm) 90 Largeur (mm) 100 Profondeur (mm) 35 Poids du produit (g) 275 Couleur du produit Aluminium, Noir RAL9005, Transparent Type de matériaux de revêtement Polycarbonate, Alliage d'aluminium Montage à...
- Page 10 | Sommaire | RÉGLAGES Volume haut-parleur Oui Volume du microphone Oui Luminosité du rétroéclairage Oui MODES DE PROGRAMMATION Manuel (via dip switch) Oui Logiciel ViP Manager Oui CARACTÉRISTIQUES ENVIRONNEMENTALES ET DE CONFORMITÉ Degré de protection IP IP65 Degré de protection antivandale IK IK08 Température de fonctionnement (°C) -25 ÷...
- Page 11 | Sommaire | art. UT1010VC DONNÉES GÉNÉRALES Typologie Modulaire Hauteur (mm) 90 Largeur (mm) 100 Profondeur (mm) 35 Poids du produit (g) 275 Couleur du produit Aluminium, Noir RAL9005, Transparent Type de matériaux de revêtement Polycarbonate, Alliage d'aluminium Montage à encastrer Oui, avec accessoire dédié Montage en saillie Oui, avec accessoire dédié...
- Page 12 | Sommaire | CARACTÉRISTIQUES ENVIRONNEMENTALES ET DE CONFORMITÉ Classe environnementale IV RoHS II - 2011/65/UE (EN IEC 63000:2018), EMC 2014/30/UE (EN 61000-6-1:2007 , EN Certifications 61000-6-3:2007+A1:2011) FONCTIONS PRINCIPALES Ouvre-porte Oui Nombre de relais auxiliaires (n°) 1 Entrée pour bouton ouvre-porte local Oui Entrée pour signalisation porte ouverte Oui Signalisations visuelles de l’état de l’installation...
- Page 13 | Sommaire | Installation La platine est disponible en variantes à encastrer ou en saillie : TABLEAU DE COMPOSITION INSTALLATION À ENCASTRER A = Boîtier à encastrer B = Visière anti-pluie C = Châssis à encastrer avec cadre 3110/1A 3110/2A 3110/3A 3110/4A UT9181...
- Page 14 | Sommaire | Installation à encastrer Optionnel Optionnel NOIR ROUGE...
- Page 15 | Sommaire | CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Le bouton est équipé d’un porte-nom sur lequel on peut écrire directement (A), ou bien appliquer une étiquette adhésive (B). L’épaisseur totale du porte-nom + étiquette adhésive ne MAX 0,2 mm doit pas dépasser 0,2 mm.
- Page 16 | Sommaire | Installation avec boîtiers à encastrer juxtaposés ROUGE ROSSO NOIR NERO Avant d’encastrer les boîtes, insérer les entretoises.
- Page 17 | Sommaire | Installation en saillie Optionnel Optionnel NOIR ROUGE...
- Page 18 | Sommaire | CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Le bouton est équipé d’un porte-nom sur lequel on peut écrire directement (A), ou bien appliquer une étiquette adhésive (B). L’épaisseur totale du porte-nom + étiquette adhésive ne doit pas dépasser 0,2 mm. MAX 0,2 mm Il est possible de télécharger depuis le site pro.comelitgroup.
- Page 19 | Sommaire | Installation avec boitiers muraux juxtaposés ROUGE ROSSO NOIR NERO...
- Page 20 | Sommaire | Connexions des modules RACCORDEMENT MODULES BOUTONS ART. UT9200 4888C 1595 120-230 V NERO NOIR 12 VAC/VDC 18 Ω MAX SE NO NC UT1020 UT1010VC ROSSO ROUGE UT9200 Max 20 m. Bouton ouvre porte sortie. Max 19 avec UT1020. Max 24 avec UT1010VC. RACCORDEMENT MODULE ÉCRAN TACTILE ART.
- Page 21 | Sommaire | RACCORDEMENT MODULE CLAVIER NUMÉRIQUE ART. UT9279M 4888C 1595 120-230 V 12 VAC/VDC 18 Ω MAX SE NO NC UT1020 UT1010VC UT9279M Max 20 m. Bouton ouvre porte sortie. RACCORDEMENT MODULE RÉPERTOIRE NUMÉRIQUE ART. UT9260M 4888C 1595 120-230 V 12 VAC/VDC 18 Ω...
- Page 22 | Sommaire | Programmation Pour une programmation correcte, suivre dans l’ordre les instructions suivantes I. Configuration type de bouton II. Adressage modules boutons III. Programmation des codes utilisateur Configuration du type de bouton à maintenir en fonctionnement normal (simple/double) art. UT9200 (double hauteur/large) art. UT9201 DIP 6 : configuration type de bouton : Bouton simple (DIP6 ON).
- Page 23 | Sommaire | Programmation Smart des codes utilisateur consécutifs S’assurer de la default bonne configuration du bouton : simple (DIP6 ON), double (DIP6 OFF) AVANT de continuer : Régler le code utilisateur de Mettre sur OFF l’appartement que vous souhaitez S1 S2 TOUS les DIP-switch, y compris le appeler (par exemple : 1) via les DIP- DIP 6.
- Page 24 | Sommaire | Programmation des codes utilisateur spécifiques S’assurer de la default bonne configuration du bouton : simple (DIP6 ON), double (DIP6 OFF) Régler le code utilisateur de AVANT de continuer : l’appartement que vous souhaitez Mettre sur OFF S1 S2 appeler (par exemple : 25) via les TOUS les DIP-switch, y compris le DIP-switch (voir “Tableau des codes...
- Page 25 | Sommaire | Tableau des codes utilisateur DIP-switch Code. 1,4,6 1,5,7 1,4,5,6,7 1,6,8 1,4,7,8 2,4,6 2,5,7 2,4,5,6,7 2,6,8 2,4,7,8 1,2,4,6 1,2,5,7 1,2,4,5,6,7 1,2,6,8 1,2,4,7,8 3,4,6 3,5,7 3,4,5,6,7 3,6,8 3,4,7,8 1,3,4,6 1,3,5,7 1,3,4,5,6,7 1,3,6,8 1,3,4,7,8 2,3,4,6 2,3,5,7 2,3,4,5,6,7 2,3,6,8 2,3,4,7,8 1,2,3 1,2,3,4,6 1,2,3,5,7 1,2,3,4,5,6,7...
- Page 26 | Sommaire | Configuration via PC Toutes les configurations du dispositif peuvent être effectuées via PC et le logiciel de configuration ViP Manager, téléchargeable gratuitement sur le site pro.comelitgroup.com (Voir le manuel de programmation). Par exemple : • programmation des codes utilisateur associés aux boutons •...
- Page 27 | Sommaire | Programmations spéciales via DIP-SWITCH S1 S2 Prendre note des réglages du DIP-switch AVANT de continuer : Mettre sur OFF 1. Régler les dip selon TOUS les DIP-switch, y compris le la fonction que DIP 6. vous souhaitez programmer (voir “Tableau des programmations...
- Page 28 | Sommaire | Tableau des programmations spéciales CODE DIP SWITCH ON FONCTIONS Messages audio-visuels 1,7,8 Tchèque 1,2,7,8 Hébreu 3,7,8 Polonais 1,3,7,8 Catalan 2,3,7,8 Galicien 1,2,3,7,8 Langue basque 2,3,4,7,8 Danois 1,2,3,4,7,8 Norvégien 1,2,5,7,8 Suédois 1,2,3,5,7,8 Italien 4,5,7,8 Français 1,4,5,7,8 Espagnol 2,4,5,7,8 Néerlandais 1,2,4,5,7,8 Grec...
- Page 29 | Sommaire | 1,5,8 Entrée RTE réglée comme entrée bouton ouvre porte sortie (par défaut) 2,5,8 Entrée RTE configurée comme signalisation porte ouverte 1,2,5,8 Temps d’auto-allumage : 60 sec (par défaut) 1,3,5,8 Temps auto-allumage : 30 sec 1,3,4,6,7,8 Auto-allumage : actif (par défaut) 2,3,4,6,7,8 Auto-allumage : désactivé...
- Page 30 | Sommaire | Gestion de l’illuminateur LED caméra sur appel (uniquement avec art. UT2020) 4,6,8 Mode OFF : l’illuminateur led toujours éteint sur appel 1,4,6,8 Mode ON : l’illuminateur led toujours allumé sur appel 2,4,6,8 Mode AUTO : illuminateur LED allumé la nuit et éteint le jour grâce au capteur crépusculaire (par défaut) 1,2,4,6,8 Active le réglage de la luminosité...
- Page 31 | Sommaire | Programmation de la langue des messages vocaux Le module audio/vidéo peut être configuré pour diffuser des messages vocaux fournissant à l’utilisateur un retour immédiat sur l’action en cours. Les messages vocaux peuvent être émis : • dans une seule langue, voir : “Programmation des messages vocaux en langue unique” page 31. •...
- Page 32 | Sommaire | Programmation des messages vocaux en double langue Prendre note des réglages du DIP-switch S1 S2 1. Régler les dip pour la première langue 1 2 3 4 souhaitée (voir TAB B) 2. Appuyer sur le bouton de confirmation. 1.
- Page 33 | Sommaire | Capteur crépusculaire Gestion de l'éclairage led caméra et du rétroéclairage des boutons Le capteur crépusculaire est par défaut en mode AUTO : les led de la caméra et des boutons s’allument la nuit et s’éteignent le jour. Pour changer le réglage en ON (led toujours allumés) ou en OFF (led toujours éteints), suivre la...
- Page 34 | Sommaire | S1 S2 Rétablir la configuration des DIP-switch Vérification du fonctionnement du capteur crépusculaire S1 S2 S1 S2 5 sec Si c’est le jour et que vous souhaitez vérifier le fonctionnement du mode AUTO du capteur crépusculaire, il est possible de suivre la procédure suivante : 1.
- Page 35 | Sommaire | AVANT de continuer : 1. Activer le réglage de Mettre sur OFF l’intensité lumineuse TOUS les DIP-switch, y compris le (A) de l’illuminateur de la caméra DIP 6. (cod. 171) ou (B) des boutons (cod. 161) cod. 171 2.
- Page 36 | Sommaire | Fonction Light me Grâce à cette fonctionnalité, le rétroéclairage des boutons ne s’activera que sur demande de l’utilisateur via la pression du bouton LIGHT-ME situé sur le module audio/vidéo, permettant ainsi une économie d’énergie et une réduction de la pollution lumineuse.
- Page 37 | Sommaire | Remplacement du module audio/vidéo avec sauvegarde de restauration de la programmation En cas de remplacement du module audio/vidéo, il est nécessaire de suivre les instructions suivantes. La procédure doit être complétée dans l’heure suivant la dépose de l’ancien module. Prendre note des réglages du DIP-switch NOUVEAU...
- Page 38 20 m L’utilisation de câbles blindés pourrait réduire les distances de 50 % A MAX B MAX F MAX H MAX Art.1216 Comelit Art. 4577/4579 1 mm² 200 m 200 m 50 m 100 m (Ø 1,2 mm AWG 17) (650 pieds)
- Page 39 | Sommaire | Schémas de connexion 1216 22-28 Vdc 1214/2C 1214/2C 2738W/A 6750W 1214/2C 1214/2C S+ S- CFP CFP 1214/2C 4888C 22-28 Vdc 230V 26-28 Vdc 1595 33 Vdc 120-230 V NO NC UT1010VC UT9200 ROUGE NOIR BLACK NO NC UT1020 UT9200...
- Page 40 | Sommaire | 4888C 4888C 230V 230V 1224A 1224A 1595 1595 120-230 V 120-230 V 12 VAC/VDC 12 VAC/VDC 18 Ω MAX 18 Ω MAX NO NC NO NC UT1020 UT9200 UT1020 UT9200 1595 4834/9 120-230 V 12 VAC/VDC 18 Ω MAX NO NC UT1020 UT9200...
- Page 41 | Sommaire | Connexions Raccordement caméra déportée (uniquement pour art. UT1010VC) 4888C 1595 120-230 V ROUGE ROSSO NOIR NERO 12 VAC/VDC 18 Ω MAX SE NO NC UT1010VC ROUGE ROSSO NERO NOIR Max 20 m. Bouton ouvre porte sortie. Utilisation du relais de la platine 4888C 1595 UT1020...
- Page 42 | Sommaire | Utilisation du système de fermeture de sécurité 4888C 1595 12V/24V AC-DC 4A MAX 120-230 V NO NC UT1020 UT9200 UT1010VC...
- Page 43 | Sommaire | Performances de l’installation et schémas Pour plus d’informations sur les performances de l’installation et pour visualiser les schémas d’installation, cliquez sur le type d’installation : • Audio/vidéo Simplebus2...
- Page 44 | Sommaire | 5e édition 01/2026 cod. 2G40003665 Rev1 03/2026...
