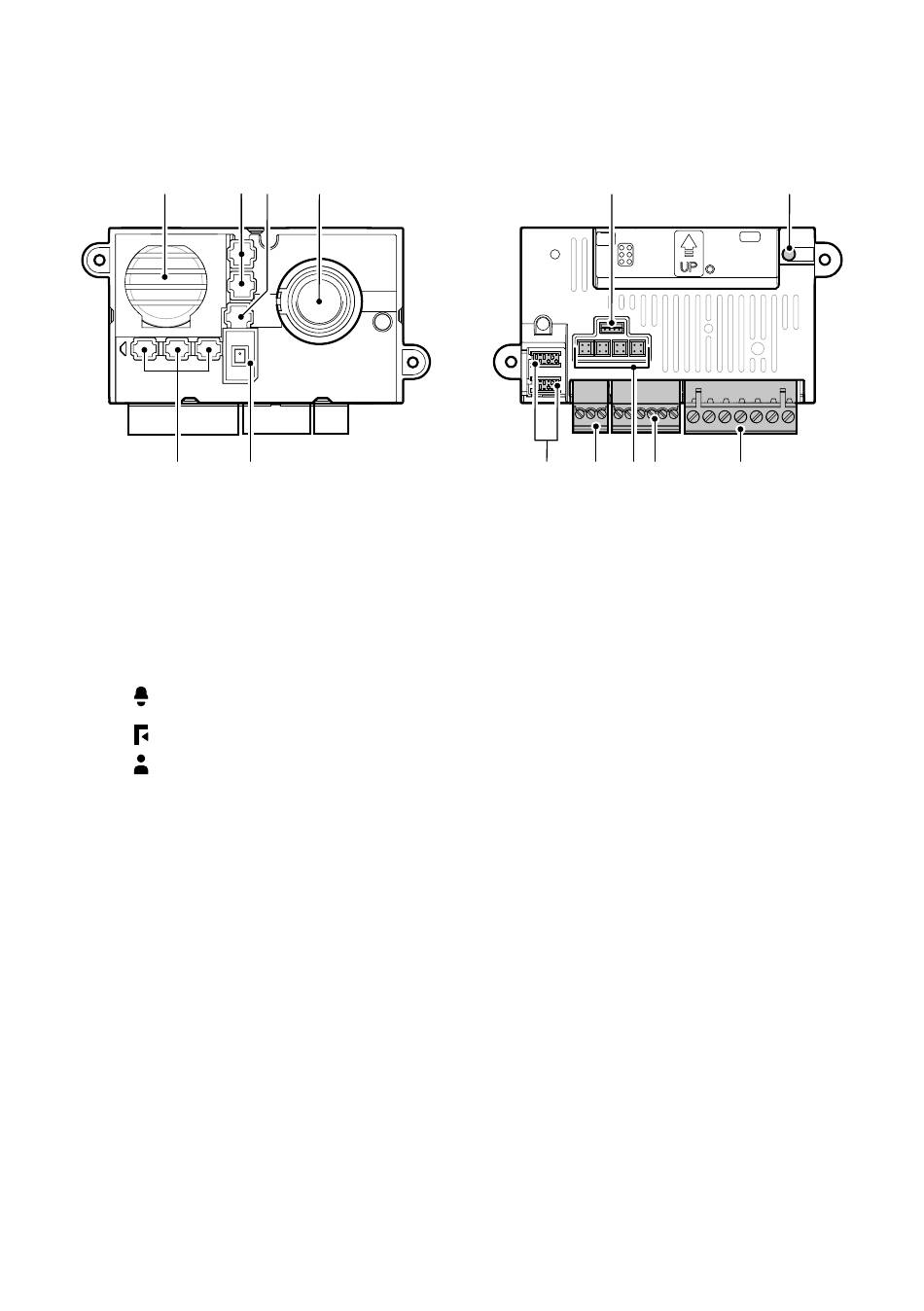

Description
1
6
1. Haut-parleur
2. Leds d'éclairage caméra
3. Détecteur crépusculaire
4. Caméra couleurs, 160° (H) x 90° (V)
5. Micro numérique
6. Led de signalisation
appel envoyé (verte)
ligne occupée (rouge)
première mise en marche ou redémarrage (rouge clignotante)
ouvre-porte actif
communication en cours
7. Connecteur pour modules supplémentaires disposant du réseau LAN
8. CNF bouton pour lancer la procédure d'adressage des boutons art. 3061MU et pour lancer la procédure
de réinitialisation
9. Bornier de connexion
V+ V- alimentation
SE+ connexion pour gâche électrique
SE- négatif de connexion système de fermeture électrique
NO contact normalement ouvert du relais
COM contact commun du relais
NC contact normalement fermé du relais
10. Bornier Ethernet
RX+ RX- bornes ligne Ethernet de réception
TX+ TX- bornes ligne Ethernet de transmission
+ - alimentation 36÷57 Vcc, standard PoE
2
3
4
5
7
13
12
11
4
8
CNF
10
9
