Page 1/11

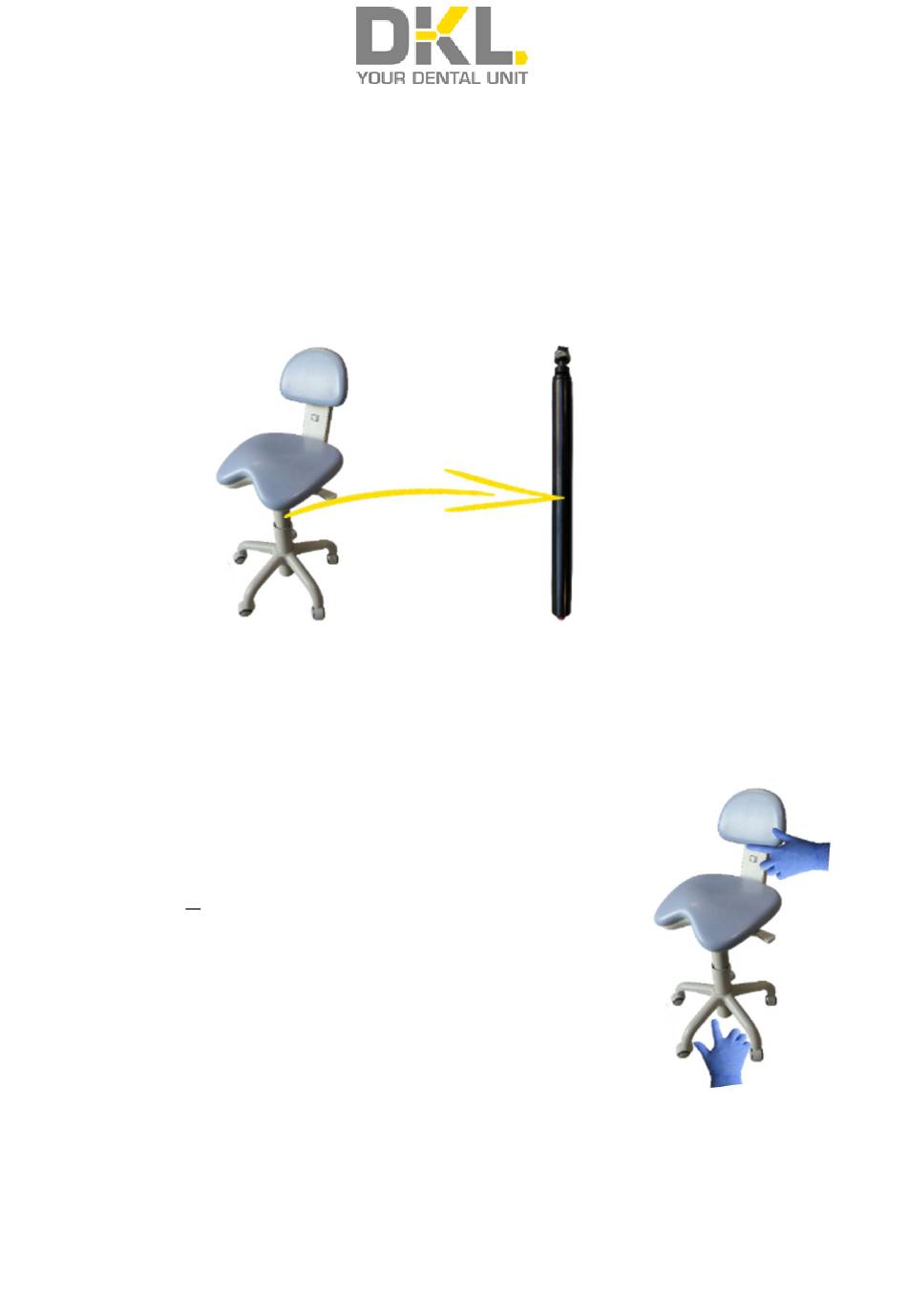

Instructions de montage Art. N° 429077H
Vérin à gaz pour Tabouret dentaire KaVo Physio 5005
Les instructions suivantes décrivent le processus de remplacement du vérin à gaz sur le tabouret dentaire
KaVo Physio 5005.
Tabouret dentaire KaVo Physio 5005
Vérin à gaz de remplacement
DKL Art. 429077H
Préparation
Placez le tabouret dentaire sur une surface de travail légèrement
rembourrée (par exemple, carton, serviette, etc.).
IMPORTANT !
Lors du soulèvement du tabouret dentaire, tenez-le
toujours par le bas et par le dossier afin que le vérin à gaz ne se détache
pas !
Celui-ci est seulement emboîté et non vissé.
En particulier avec un vérin à gaz nouvellement inséré, le vérin à gaz peut
glisser parce qu'il n'est pas encore fermement en place sous l'effet de la
charge et doit alors être réinséré.
Le vérin à gaz ne sera suffisamment fermement en place pour ne plus
glisser lors du soulèvement qu'après une utilisation répétée et prolongée
(en s'asseyant dessus).
DKL GmbH • Tel. +49 (0)551 5006-0 • info@dkl.de • www.neuepolster.de
Publicité
Manuels Connexes pour KaVo Physio 5005
Sommaire des Matières pour KaVo Physio 5005
- Page 1 Page 1/11 Instructions de montage Art. N° 429077H Vérin à gaz pour Tabouret dentaire KaVo Physio 5005 Les instructions suivantes décrivent le processus de remplacement du vérin à gaz sur le tabouret dentaire KaVo Physio 5005. Tabouret dentaire KaVo Physio 5005 Vérin à...
- Page 2 Page 2/11 Retirer la bague de sécurité Le vérin à gaz est fixé sous le siège par une bague de sécurité. Soulevez la barre de la bague de sécurité avec un tournevis, faites glisser la bague de sécurité vers le bas et retirez la rondelle.
- Page 3 Page 3/11 Soulever le châssis du tabouret du coussin Attention ! Lorsque vous soulevez le châssis du tabouret, tenez-le toujours à deux mains de manière que le vérin à gaz ne puisse pas glisser ! Attention ! Un insert en plastique, servant de cache, est placé dans le couvercle de l'assise, au niveau de la colonne du dossier.
- Page 4 Page 4/11 Soulever le vérin à gaz du piètement à roulettes Le cache d'assise est alors desserré, et le vérin à gaz avec le châssis de l'assise peut alors être soulevé du piètement à roulettes. Retirez le cache-tube du logement du vérin à gaz dans le piètement à roulettes. À...
- Page 5 Page 5/11 Dégrafer le cache-tube Le cache-tube supérieur est fixé dans le châssis de l'assise par des pinces. Les deux pinces avant peuvent être repoussées par le haut. IMPORTANT ! Appuyez avec précaution. Sur les tabourets plus anciens, les bords de serrage sont parfois cassés (à gauche sur la photo). Si le cache s'est affaissé sur le tabouret, il est probable que toutes les arêtes soient déjà...
- Page 6 Page 6/11 Retirer l'ancien vérin à gaz Vaporisez un peu d'huile autour du logement du vérin à gaz dans le châssis de l'assise et laissez agir. Vous ne pourrez généralement pas retirer le vérin à gaz avec une pince à tube d'un atelier de bricolage. Il est donc recommandé...
- Page 7 Page 7/11 Préparation du nouveau vérin à gaz À l'extrémité supérieure, retirez la bague de sécurité et la rondelle. Insertion du nouveau vérin à gaz dans le châssis d'assise Insérez le nouveau vérin à gaz, avec l'extrémité comportant le goujon en plastique rouge, dans le châssis d'assise et appuyez fermement.
- Page 8 Page 8/11 Remontage du châssis d'assise Insérez le vérin à gaz, qui se trouve dans le châssis d'assise, dans le logement du vérin à gaz du piètement à roulettes. Tirez le cache d'assise vers le haut et vissez-le aux deux points marqués. Revissez le levier de réglage de l'assise avec une clé...
- Page 9 Page 9/11 Fixer le vérin à gaz sous le piètement à roulettes Retournez le tabouret et posez-le sur une surface rembourrée avec l'assise vers le bas. Attention ! Saisissez- le à deux mains de manière à ce que le vérin à gaz ne puisse pas glisser. Remettez en place la rondelle et la bague de sécurité...
- Page 10 Page 10/11 Finalisation du remontage Remettez en place le cache-tube supérieur. Veillez à ce que les crochets de serrage du cache-tube soient alignés avec les bords de serrage. Ensuite, enclenchez délicatement les pinces du cache-tube. IMPORTANT ! En raison de l'âge des tabourets, les bords de serrage du cache-tube sont sujets à la rupture et doivent être manipulés avec une prudence particulière.
- Page 11 Page 11/11 Instructions de transport et de levage IMPORTANT ! Lors du transport des tabourets dentaires, veillez toujours à ce que le vérin à gaz soit uniquement emboîté. Tenez donc toujours le tabouret par l'anneau de pied et l'accoudoir et ne le transportez jamais couché, afin que le vérin à...
