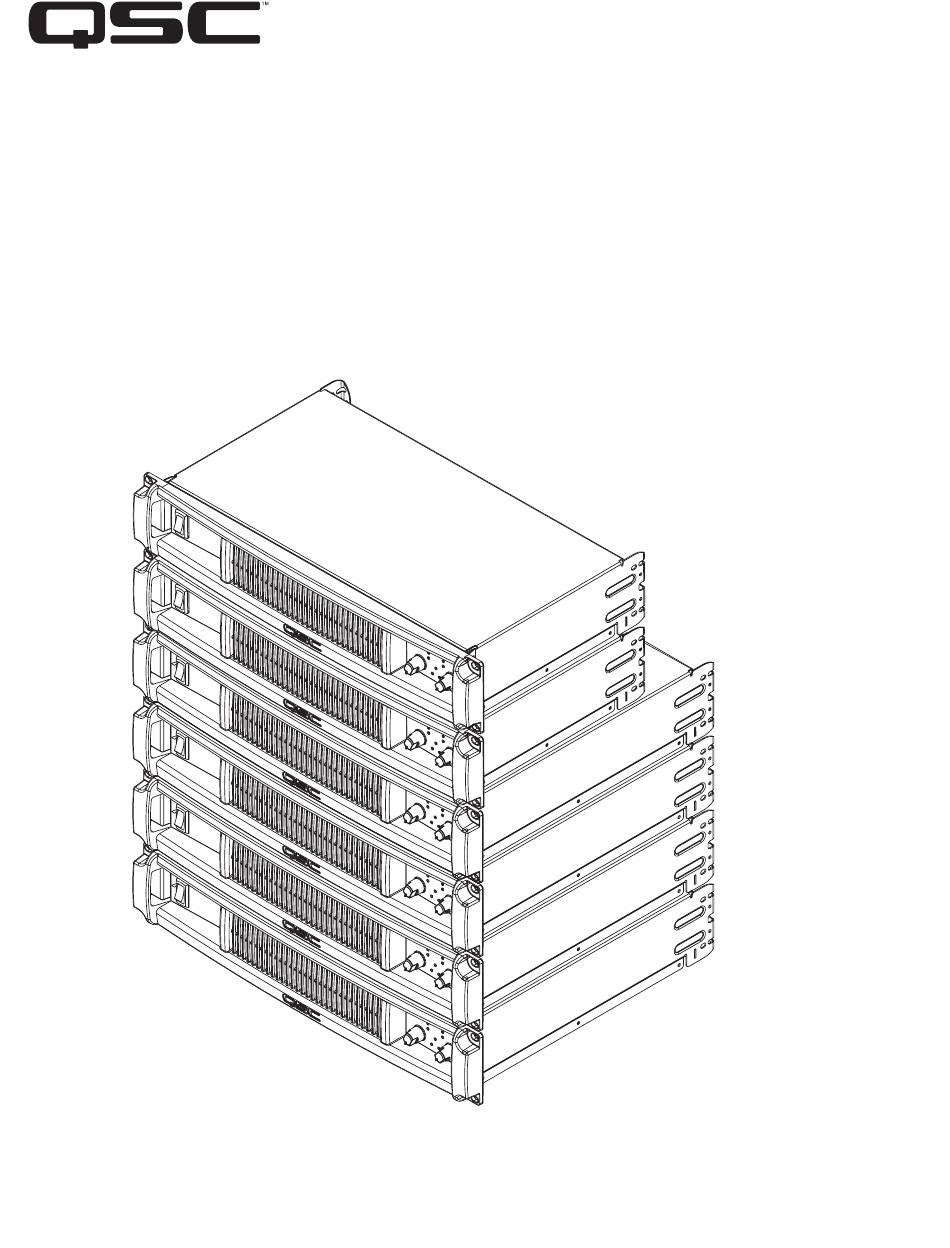

Amplificateurs audio PLX série professionnelle
Manuel d'utilisation
®
Modèles d'impédance minimum de 4 ohms avec bornes de sortie Speakon
:
PLX 1104
PLX 1804
Modèles d'impédance minimum de 2 ohms avec bornes Speakon et bornes de raccordement :
PLX 1802
PLX 2502
PLX 3102
PLX 3602
*TD-000214-00*
TD-000214-03 rév.C
Publicité
Manuels Connexes pour QSC PLX 1104
Sommaire des Matières pour QSC PLX 1104
- Page 1 Amplificateurs audio PLX série professionnelle Manuel d’utilisation ® Modèles d’impédance minimum de 4 ohms avec bornes de sortie Speakon PLX 1104 PLX 1804 Modèles d’impédance minimum de 2 ohms avec bornes Speakon et bornes de raccordement : PLX 1802 PLX 2502...
- Page 2 11- Utiliser uniquement les accessoires spécifiés par QSC Audio Products, Inc. 12- Utiliser uniquement avec la visserie, les supports, socles et composants vendus avec l’appareil ou par QSC Audio Products, Inc. 13- Débrancher l’appareil en cas d’orage électrique ou lorsqu’il est inutilisé pendant longtemps.
- Page 3 Merci d’avoir acheté cet amplificateur QSC. Prière de lire les instructions suivantes pour obtenir les meilleurs résultats. Ce manuel couvre tous les modèles de la série PLX. Les illustrations montrent le PLX 1804, représentatif des modèles PLX 1104 et 1804, alors que l’illustration du PLX 3602 est représentatif des modèles PLX 1802, PLX 2502, PLX 3102 et PLX 3602.
- Page 4 être déplacé, nous vous recommandons vivement de soutenir l’arrière de l’amplificateur. Un kit de pattes de fixation pour bâti arrière est disponible auprès des services techniques de QSC. Le panneau avant moulé inclut des points de préhension à chaque extrémité, pour faciliter le levage et l’installation...
- Page 5 à 2 ohms. Limitation active à long terme jusqu’à 30 A à 120 V. •Modèles PLX 1104 et PLX 1804 : disjoncteur à long terme limité à 15 A à 120 V.
- Page 6 Commutateur Input Configuration (modèles PLX 1802/2502/3102/ 3602 uniquement) Sélecteur Input Configuration Sélectionnez la configuration d’entrée en glissant le commutateur à la position correspondant à la configuration d’entrée souhaitée. •Pont- position supérieure •Stéréo- position centrale •Parallèle- position inférieure Mode stéréo : Chaque canal reste indépendant et peut être utilisé pour un signal différent. Commutateur ON/OFF du limiteur Mode Parallèle : Ce réglage connecte les deux entrées ensemble.
- Page 7 à 600 ohms. Broches d’entrée Entrées équilibrées : connecter à la fiche comme illustré. Les modèles PLX 1104 et PLX 1804 peuvent mettre en parallèle le signal d’entrée aux deux canaux au moyen d’un cavalier d’un canal à l’autre : •Connecter le signal d’entrée à...
- Page 8 Connecteurs de sortie PLX 1104 et PLX 1804 : Sorties Ne pas utiliser des charges inférieures à Les modèles PLX 1104 et PLX 1804 sont équipés de connecteurs de sortie 4 ohms avec ces modèles. Speakon pour chaque canal. Les modèles PLX 1802, PLX 2502, PLX 3102 et PLX 3602 sont équipés de connecteurs de sortie à...
- Page 9 Voyants Des voyants peuvent être utilisés pour contrôler le fonctionnement du système et identifier les problèmes courants. Voyants sur les modèles PLX 1104 et PLX 1804 ALIMENTATION (PWR) : BLEU Indication normale : •ON (sous tension) : voyant allumé. Absence d’indication : •Vérifier le cordon d’alimentation et la prise secteur.
- Page 10 Commandes de gain Commandes de gain et ensemble de voyants sur les modèles PLX 1104 et PLX 1804 Tourner les commandes GAIN dans le sens des aiguilles d’une montre pour augmenter le gain et dans le sens inverse pour le diminuer.
- Page 11 30 secondes environ avec le ventilateur tournant au régime maximum pour un refroidissement maximum. S’assurer que l’admission arrière bénéficie d’un flux d’air frais. Modèles PLX 1104/1804 : •Ces modèles ont une protection interne entièrement automatique qui maintient le fonctionnement, même dans des conditions extrêmes.
- Page 12 Caractéristiques techniques des modèles PLX 1104, PLX 1804 PLX 1104 PLX 1804 PUISSANCE DE SORTIE (watts) 20 - 20 kHz, 0,05 % THD, 8 ohms/can. 1 kHz, 0,1 % THD (EIA), 8 ohms/can. 20 - 20 kHz, 0,05 % THD, 4 ohms/can.
- Page 13 Caractéristiques techniques des modèles PLX 1802, PLX 2502, PLX 3102 et PLX 3602 PLX 1802 PLX 2502 PLX 3102 PLX 3602 PUISSANCE DE SORTIE (watts) 20 - 20 kHz, 0,05 % THD, 8 ohms/can. 1 kHz, 0,1 % THD (EIA), 8 ohms/can. 20 - 20 kHz, 0,05 % THD, 4 ohms/can.
- Page 14 Annexe A : Référence de branchement Speakon Connecteur d’amplificateur Sur le haut-parleur Connecteur un canal, deux fils Connecteur deux canaux, quatre fils REMARQUE ! S’assurer de la polarité correcte lors du branchement de la sortie du mode Pont ! Connecteur Mode pont...
- Page 16 Service clientèle TÉLÉCOPIEUR (714) 754-6173 Site Web : www.qscaudio.com Courriel : info@qscaudio.com service@qscaudio.com QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, California 92626 USA ©2006 QSC et le logo QSC sont des marques déposées auprès de l’U.S. Patent and Trademark Office.
