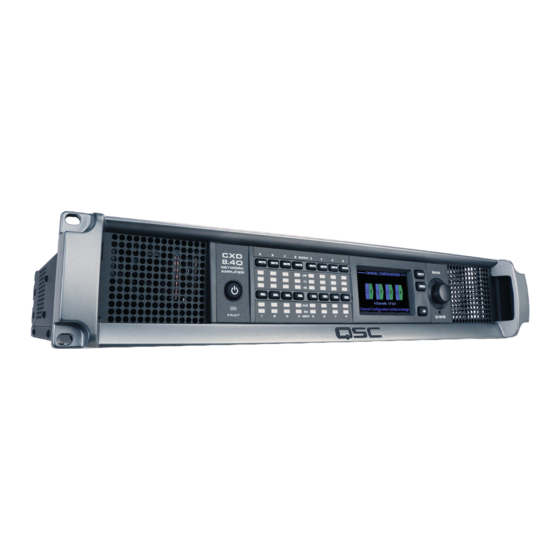

Amplificateurs série CXD-Q
®
Manuel d'utilisation
CXD8.4Q — Amplificateur réseau 8 canaux, 4 000 W avec entrées Mic/Line
CXD8.8Q — Amplificateur réseau 8 canaux, 8 000 W avec entrées Mic/Line
CXD8.4Qn — Amplificateur réseau 8 canaux, 4 000 W
CXD8.8Qn — Amplificateur réseau 8 canaux, 8 000 W
TD-001522-03-A
*TD-001522-03*

Publicité

Table des Matières
loading

Sommaire des Matières pour QSC CXD-Q Série

  • Page 1 Amplificateurs série CXD-Q ® Manuel d’utilisation CXD8.4Q — Amplificateur réseau 8 canaux, 4 000 W avec entrées Mic/Line CXD8.8Q — Amplificateur réseau 8 canaux, 8 000 W avec entrées Mic/Line CXD8.4Qn — Amplificateur réseau 8 canaux, 4 000 W CXD8.8Qn — Amplificateur réseau 8 canaux, 8 000 W TD-001522-03-A *TD-001522-03*...
  • Page 2: Explication Des Termes Et Des Symboles

    EXPLICATION DES TERMES ET DES SYMBOLES La mention « AVERTISSEMENT ! » indique des instructions concernant la sécurité personnelle. Risque de blessures ou de mort si les instructions ne sont pas suivies. La mention « ATTENTION ! » indique des instructions concernant des dégâts possibles pour le matériel. Risque de dégâts matériels non couverts par la garantie si ces instructions ne sont pas suivies.
  • Page 3: Maintenance Et Réparation

    à l’appareil, de blessures et/ou la création de dangers supplémentaires, tout le travail de maintenance ou de réparation de l’appareil devra être uniquement confié à un centre de réparation ou un distributeur international agréé par QSC. QSC n’est pas responsable des blessures, préjudices ou dommages résultant du manquement du client, propriétaire ou utilisateur de l’appareil à...
  • Page 4: Déballage

    Fixer l’amplificateur dans le bâti avec huit vis (non fournies) — quatre devant, quatre derrière. Pour des instructions complètes, se reporter au document TD-000050 « Guide d’installation des oreilles de fixation de bâti arrière », sur le site web QSC (www.qsc.com) WRRVRRNIR G !: Veiller à ce que rien ne bloque les ouvertures de ventilation avant et arrière et que chaque amplificateur ait un dégagement minimum de 2 cm de chaque côté.
  • Page 5: Sorties Et Configuration Des Sorties

    Entrées Connecter le LAN A de l’amplificateur, et si disponible, le LAN B, au réseau Q-LAN (Figure 4). Pour les exigences réseau et les détails de connexion, voir la documentation du Q-SYS. Symétrique Asymétrique Balanced Unbalanced — — — Figure 2 — —...
  • Page 6 Canaux séparés (A B C D) et (E F G H) Pour des haut-parleurs séparés OUTPUTS TO SPEAKERS OUTPUTS TO SPEAKERS Utiliser huit câbles bifilaires, brancher sur : • T1+/T2- (haut-parleur A / E) • T3+/T4- (haut-parleur B / F) CH D CH E •...
  • Page 7: Branchement Des Haut-Parleurs

    Canaux parallèles (ABCD) et (E F G H) Pour un haut-parleur Pleine puissance vers un haut-parleur ; utiliser un câble bifilaire, brancher sur : OUTPUTS TO SPEAKERS OUTPUTS TO SPEAKERS SETTINGS CAN BE • T3+/T4- (haut-parleur ABCD) CONFIGURED FOR 70V, 100V AND Pour plusieurs haut-parleurs 200V DIRECT CH D...
  • Page 8: Commandes Et Voyants De L'amplificateur

    Commandes et voyants de l’amplificateur — Figure 12 — Étiquettes de canaux de sortie A, B, C, D, E, F, G, H Bouton Marche/Arrêt du panneau avant (vert/ 11. Étiquettes de canaux d’entrée 1, 2, 3, 4, 5, 6, 7, 8 rouge) Boutons Sourdine canaux de sortie/voyants (rouges) 12.
  • Page 9: Circulation Du Signal D'entrée Et De Sortie

    Circulation du signal d’entrée et de sortie CXD8.4Q et CXD8.8Q Voir Figure 13. Les amplificateurs CXD8.4Q et CXD8.8Q ont huit entrées MIC/LINE et huit (deux blocs de quatre) sorties amplifiées sur l’arrière. Les entrées et sorties ne sont pas physiquement (ou électriquement) connectées dans l’amplificateur, vous donnant la flexibilité d’utiliser toute source disponible dans Q-SYS pour les sorties amplifiées, et d’acheminer les entrées vers toute sortie.
  • Page 10: Écrans De Configuration Des Canaux

    Écrans Écrans de configuration des canaux CHANNEL CONFIGURATION La Figure 15 est une représentation graphique de la configuration des canaux de sortie de l’amplificateur. Les entrées (Q) sont issues de Q-SYS et les sorties A-D (E-H non illustrées) représentent les canaux de l’amplificateur et leur configuration. Le texte indiquant le nombre de canaux et la configuration des sorties.
  • Page 11 Écran LAN A / LAN B LAN A (AUTO) Voir Figure 18 IP ADDRESS: 192.168.xxx.xxx NETMASK: 255.255.0.0 NP WDDAVII – adresse par défaut assignée à l’usine. Cette adresse et les autres GATEWAY: paramètres sont modifiables dans le Q-SYS Configurator. LAN A est requis et ne peut LAN B (AUTO, NO LINK) pas être désactivé.
  • Page 12 Écrans OUTPUT OUTPUT Chaque groupe de sorties est associé à un écran spécifique. La Figure 21 est un exemple des sorties A à D. PROTECT LIMIT SHORT 43.05ºC Identifiants de canaux de sortie W à D et V à H (non illustrés). PROTECT LIMIT SHORT...
  • Page 13 GPIO Il y a 16 broches d’entrées/sorties polyvalentes utilisables dans différentes applications. La Figure 22 montre la configuration des broches du connecteur à l’arrière de l’amplificateur. Le Tableau 1 représente la configuration des broches. La Figure 23 présente des applications GPIO simples.
  • Page 14: Caractéristiques Techniques

    Caractéristiques techniques CXD8.4Q / CXD8.4Qn CXD8.8Q / CXD8.8Qn Puissance max. Continu Puissance max. Continu Configuration des canaux 70 V 500 W 300 W 850 W 600 W 100 V 500 W 300 W 850 W 600 W 8 canaux indépendants 8 Ω...
  • Page 15: Tableaux De Déperditions Thermiques Et D'appels De Courant

    CXD8.4Q / CXD8.4Qn CXD8.8Q / CXD8.8Qn Entrée d’alimentation (~) Alimentation universelle 100 à 240 V~, 50 à 60 Hz Poids net/brut 11,3 kg/13,2 kg 11,8 kg/13,6 kg Dimensions (HxlxP) 89 mm x 482 mm x 406 mm Homologations UL • CE • conformité RoHS/WEEE • FCC classe B (émissions conduites et rayonnées) Contenu du carton Guide de mise en route rapide •...
  • Page 16: Fonctionnement Sur 100

    Fonctionnement sur 100 V~ Charge par canal 8 Ω 4 Ω 2 Ω BTU/h kcal/h Ampères BTU/h kcal/h Ampères BTU/h kcal/h Ampères BTU/h kcal/h Ampères Ralenti CXD8.4Q / CXD8.4Qn CXD8.8Q / CXD8.8Qn 1/8 de puissance CXD8.4Q / CXD8.4Qn 1132 1399 CXD8.8Q / CXD8.8Qn 1273 10,8 1277...
  • Page 17: Ventes & Marketing

    Fax : +1.714.754.6173 © Copyright 2017, QSC, LLC, QSC™ est une marque déposée de QSC, LLC, QSC et le logo QSC sont déposées auprès de l’U.S. Patent and Trademark Office. Q-SYS, Q-LAN et Q-SYS Designer sont des marques commerciales de QSC, LLC. Toutes les marques de commerce appartiennent à leur propriétaire respectif.
