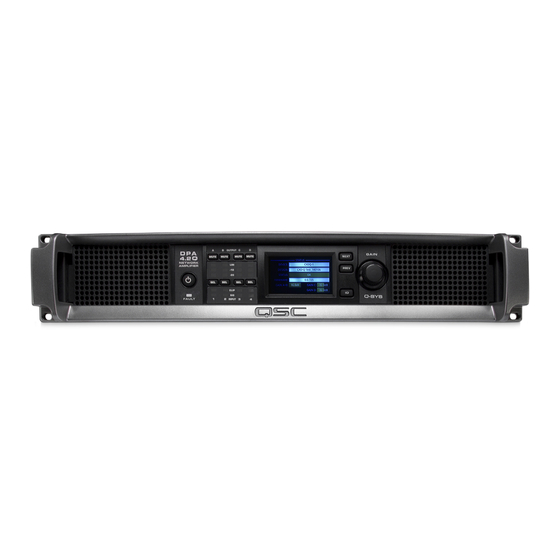

- Page 1 DPA-Q Amplificateurs Manuel d'utilisation DPA4.2Q — Amplifi cateur réseau 4 canaux, 2 000 W DPA4.3Q — Amplifi cateur réseau 4 canaux, 4 000 W DPA4.5Q — Amplifi cateur réseau 4 canaux, 8 000 W TD-000436 -03 -A *TD-000436-03*...
-
Page 2: Explication Des Symboles
EXPLICATION DES SYMBOLES La mention « AVERTISSEMENT ! » indique des instructions concernant la sécurité personnelle. Risque de blessures ou de mort si les instructions ne sont pas suivies. La mention « ATTENTION ! » indique des instructions concernant des dégâts possibles pour le matériel. Risque de dégâts matériels non couverts par la garantie si ces instructions ne sont pas suivies. -
Page 3: Déclaration Fcc
Les amplifi cateurs QSC DPA4.2Q, DPA4.3Q et DPA4.5Q sont conformes à la Directive européenne 2011/65/UE – Restriction d'utilisation de substances dangereuses (RoHS2). Les amplifi cateurs QSC DPA4.2Q, DPA4.3Q et DPA4.5Q sont conformes aux directives « RoHS Chine ». Le tableau suivant est fourni pour une utilisation du produit en Chine et sur ses territoires : Amplifi... -
Page 4: Déballage
Déballage Il n'y a aucune instruction de déballage particulière. Il est conseillé de conserver le matériel d'emballage dans l'éventualité peu probable que l'amplifi cateur doive être renvoyé pour réparation. Contenu 1. Guide de mise en route rapide TD-000435 5. Fiche de style européen, 3 broches (4) 2. - Page 5 Panneau arrière de l'amplifi cateur REMARQUE : Les modèles DPA4.3Q et DPA4.5Q ont un panneau arrière différent de celui de l'amplifi cateur DPA4.2Q. La différence tient à la position du ventilateur, au connecteur de style européen à huit broches et aux informations associées qui sont interverties.
-
Page 6: Pour Quatre Haut-Parleurs Séparés
Entrées Connecter le LAN A de l'amplifi cateur, et si disponible, le LAN B, au réseau Q-LAN. (Figure 6) Pour les exigences réseau et les détails de connexion, voir la documentation Q-SYS. ROUTABLE INPUTS Balanced Unbalanced LAN A LAN B —... - Page 7 Canaux pontés (A+B) et séparés (C D) PARALLEL CHANNEL Pour un haut-parleur A+B (ponté) COMBINING APPLICATIONS CH AB Utiliser un câble bifilaire, brancher sur : CH A • T1+/T3- Pour deux haut-parleurs C et D (séparés) CH CD Utiliser deux câbles bifilaires, brancher sur : CH B BRIDGED •...
-
Page 8: Branchement Des Haut-Parleurs
Canaux parallèles pontés (AB + CD) Pour un haut-parleur OUTPUTS TO SPEAKERS PARALLEL CHANNEL COMBINING APPLICATIONS Pleine puissance vers un haut-parleur CH AB SETTINGS CAN BE Utiliser un câble bifilaire, brancher sur : CONFIGURED FOR 70V, 100V AND • T1+/T5- 200V DIRECT CH CD OUTPUT. -
Page 9: Commande De L'amplifi Cateur
Commande de l'amplifi cateur REMARQUE : Les scénarios suivants supposent que • Si plusieurs canaux sont sélectionnés et que les gains pour ces canaux l'amplifi cateur est connecté au Q-SYS Core via le Q-LAN. sont différents, la différence est maintenue sauf si le gain est monté Lorsque l'amplifi... -
Page 10: Flux Des Signaux D'entrée Et De Sortie
Flux des signaux d'entrée et de sortie Les amplifi cateurs DPA-Q ont quatre entrées Mic/Line et quatre sorties amplifi ées à l'arrière de l'amplifi cateur. Les entrées et sorties à l'arrière de l'amplifi cateur ne sont pas connectées à l'intérieur de l'amplifi cateur. Les entrées analogiques sont converties en audio numérique dans l'amplifi... - Page 11 » VRail 1 = +147 VDC +/- 5 V typique » VRail 2 = -147 VDC +/- 5 V typique • DPA4.2Q » VRail 1 = +85 VDC +/- 5 V typique » VRail 2 = -85 VDC +/- 5 V typique...
- Page 12 Écrans Output OUTPUT A GAIN: -23.0 dB Voir Figure 19 Q-LAN INPUT: -45.0 dB Chaque sortie ou groupe de sorties est associé(e) à un écran spécifi que. LaFigure 19 est un VOLTAGE: .777 V exemple de l'écran Output A. POWER: .011 W 1.
- Page 13 GPIO Broche du GPIO et Caractéristiques techniques connecteur fonction 3,3 V 100 mA max. (mettre hors/sous tension pour réarmer la limitation du courant) Entrée/sortie 5 mA, 3,3 V max., résistance 127 en série GPIO 1 Entrée/sortie 5 mA, 3,3 V max., résistance 127 en série GPIO 2 Terre Entrée/sortie 5 mA, 3,3 V max., résistance 127 ...
-
Page 14: Caractéristiques Techniques
Caractéristiques techniques DPA4.2Q DPA4.3Q DPA4.5Q Confi guration des canaux Maximum Continu Maximum Continu Maximum Continu 8 4 canaux indépendants 500 W 400 W 900 W 625 W 1 200 W 1 150 W 4 A, B, C, D... -
Page 15: Tableaux Des Déperditions Thermiques
; étant donné les tolérances de production, les émissions thermiques réelles risquent de varier légèrement d'un appareil à l'autre. Mono ponté en 8 ohms équivaut à 4 ohms par canal ; en 4 ohms équivaut à 2 ohms par canal. BTU/h kcal/h Ralenti DPA4.2Q DPA4.3Q DPA4.5Q 8 Ω 4 Ω... -
Page 16: Ventes & Marketing
