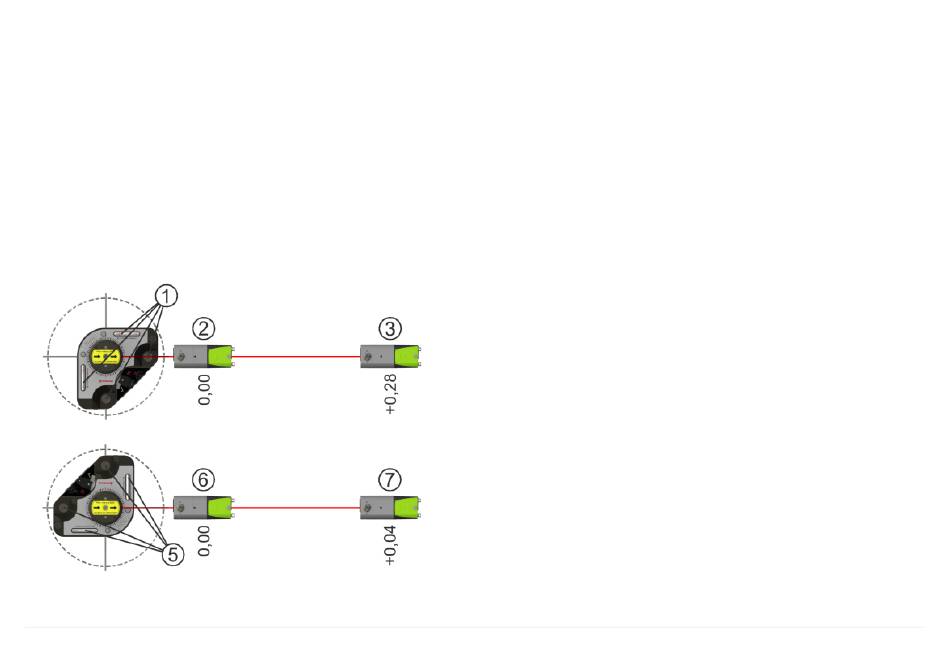

CALIBRAGE DES NIVEAUX A BULLES
Placez le T220 sur une table avec une
surface plane ne s'écartant pas de plus de
0,02 mm/m de l'horizontale, dans les deux
directions. Repérez deux positions de l'unité
de détection à une distance d'un mètre
minimum l'une de l'autre.
1.
Remettez les niveaux à zéro à l'aide des
vis micrométriques.
2.
Remettez à zéro la valeur sur l'écran.
3.
Lisez et notez la valeur affichée.
4.
Faites pivoter le T220 de 180° et
tournez la tourelle.
5.
Remettez les niveaux à zéro à l'aide des
vis micrométriques.
6.
Remettez à zéro la valeur sur l'écran.
7.
Lisez et notez la valeur affichée.
La valeur à 7 doit être la même (à 0,02
mm/m près) qu'à 3 si le niveau pour cet
axe est correctement réglé. Tout écart
est divisé par deux puis ajouté à la plus
13.7
