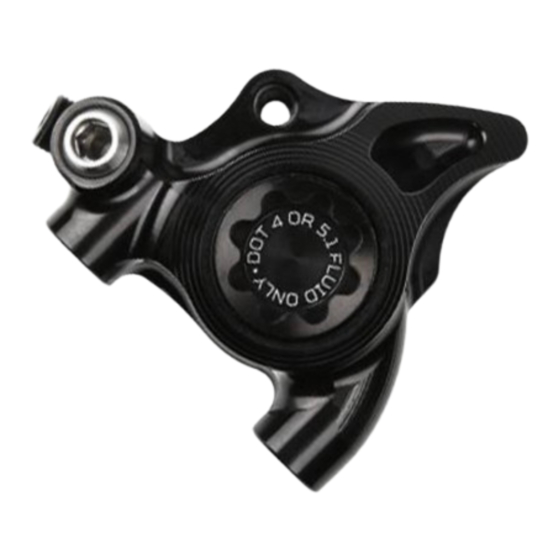

Étrier de frein à 2 pistons usiné en aluminium 2014 T6 et fonctionnant au DOT 4.0 ou DOT 5.1
Construction monobloc augmentant la rigidité et réduisant le touché flou du levier.
2 pistons en résine phénolique de 22mm de diamètre (référence HBSP235)
Livré avec 2 types de plaquettes :
•
Bleues : usage Route
•
Rouges : usage Cyclo-Cross / Gravel
7 couleurs d'anodisation au choix : bleu, orange, violet, noir, rouge, argent, smoke
Standards de fixation Flat-Mount Standard Entraxe 34mm
Permet le montage d'un disque de 140, 160 ou 180mm selon l'adaptateur et le type de fixation.
Nouvelle vis de purge compatible avec le raccord de purge SRAM ou avec notre propre raccord de purge.
Seringue de purge spécifique disponible séparément : HTTBLRXDOT
Note : Fonctionne uniquement au DOT 4.0 ou DOT 5.1
Compatibilité :
SRAM
Red
Force
Rival
Apex
S900
ÉTRIERS RX2
DESCRIPTION
Red eTap AXS
Force eTap AXS
Rival eTap AXS
DOT
T:
02.98.20.07.50 -
E:
i
-
nfo@hopefrance.com
W:
www.
hopetech.com
Table des Matières
Manuels Connexes pour Hope RX2 DOT
Sommaire des Matières pour Hope RX2 DOT
- Page 1 ÉTRIERS RX2 DESCRIPTION Étrier de frein à 2 pistons usiné en aluminium 2014 T6 et fonctionnant au DOT 4.0 ou DOT 5.1 Construction monobloc augmentant la rigidité et réduisant le touché flou du levier. 2 pistons en résine phénolique de 22mm de diamètre (référence HBSP235) Livré...
-
Page 2: Étriers Avant Rx2 Dot
ÉTRIERS AVANT RX2 DOT TABLEAU DE SÉLECTION Étape_001 Étape_002 Étape_003 Diamètre du Adaptateurs Version DOT Identifiez le type de fixation Étriers Vérifiez les dimensions clefs disque en mm ref. étrier (Si nécessaire) Ø140 HBSPC94 Adaptateur X RX2 Flat Mount Ø160... - Page 3 ÉTRIERS ARRIÈRE RX2 TABLEAU DE SÉLECTION Étape_003 Étape_001 Étape_002 Diamètre du Version DOT Étriers Adaptateurs Identifiez le type de fixation Vérifiez les dimensions clefs disque en mm ref. étrier (Si nécessaire) Ø140 HBSPC94 Montage direct Pas d’adaptateur RX2 Flat Mount 36.50 Ø160 HBSPC94...
- Page 4 ÉTRIERS FLAT-MOUNT COMPATIBILITÉ_2025 RX4+ RX4+ RX4+ RX4+ RX4+ RX4+ RX4+ RX4+ RX4+ Flat Mount Flat Mount AV +20 Flat Mount +20 Flat Mount Flat Mount AV +20 Flat Mount +20 Entraxe 34mm Entraxe 70mm Entraxe 34mm Entraxe 34mm Entraxe 70mm Entraxe 34mm Flat Mount Flat Mount...
-
Page 5: Vue Éclatée
ÉTRIER RX2 FLAT MOUNT_DOT VUE ÉCLATÉE Pad Pin Pad Pin R Clip HBSP204 HBSP171 Bleed Nipple O'ring Brake Pad OR6.5x1N HBSP237 RX Bleed Nipple HBSP451 RX Nipple Rubber Cap Brake Pad Spring HBSP453 HBSP202 Piston x2 RX2/X2 Caliper Body HBSP235 Flat Mount HBSP450 Bore Cap... - Page 6 IMPORTANT pour les disques flottant Hope Technology. Les 5 têtes de rivets sont situées à 1mm au-dessus de la surface extérieure du disque, ce qui, localement (sur les têtes de rivets), donne une épaisseur totale du ÉPAISSEUR MINIMALE RECOMMANDÉE DU DISQUE disque de 2.7mm.
-
Page 7: Purge Du Système De Freinage Dot4 Ou 5.1 Uniquement
• N'utilisez que des seringues de liquide DOT avec l'adaptateur vous le faîtes à vos risques et périls. Hope Technology ne pourra pas de purge RX à l'extrémité de l'étrier. (L’embout de purge SRAM être tenu responsable des conséquences résultant d'une mauvaise bleedign edge est également compatible) -
Page 8: Montage De L'étrier De Frein Sur La Fourche Ou Le Cadre
Fermez la vis de purge de l'étrier en tournant l’embout de purge fabricant. Couple de serrage typique recommandé 2-3Nm l'alignement de l'étrier. être retourné à son lieu d'achat ou à Hope. Un bon de retour de la seringue dans le sens des aiguilles d'une montre jusqu'à •...
