TECH 4 Trial Zone

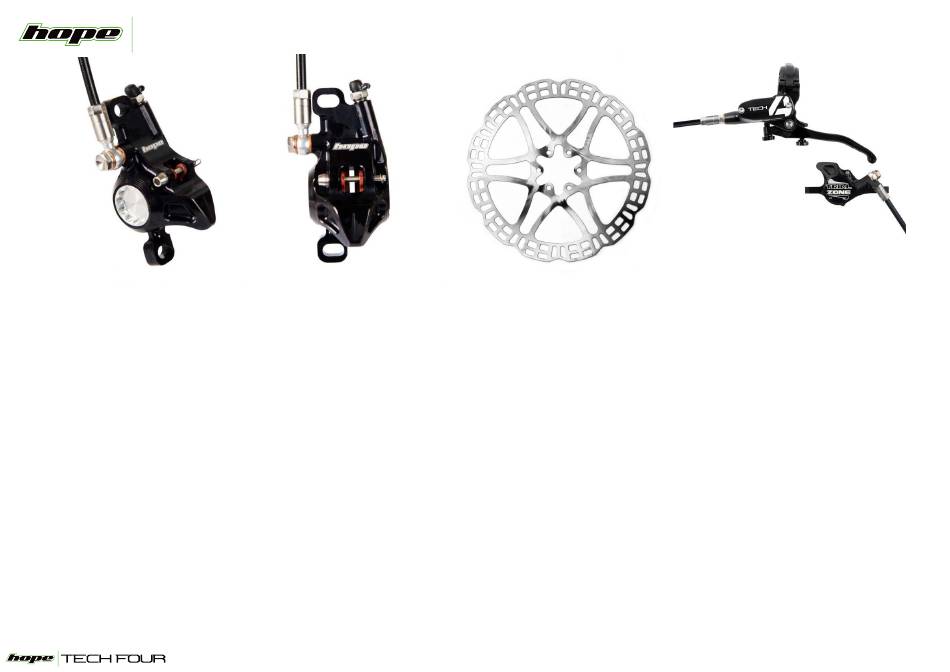

DESCRIPTION
Le Maître-Cylindre Tech 4 offre 30% de puissance supplémentaire par-rapport au modèle Tech 3
Maître-Cylindre et étrier usinés dans un bloc d'aluminium 2014 T6.
Piston de Maître-Cylindre à friction réduite.
Pivot du levier de frein monté sur 2 roulements annulaires.
Bride de serrage à charnière pour faciliter l'installation.
Molettes de réglage de l'attaque (point de contact) et de la garde du levier.
Étrier Trial Zone au standard Post-Mount, entraxe de 74.2mm.
2 pistons d'étrier en aluminium et aimantés de 25mm de diamètre (HBSP166)
Durite noire de 5mm de diamètre et 2m de long.
7 combinaisons de couleurs différentes.
Disques spécifiques Trial disponible de 160 à 203mm.
Matchmakers disponibles :
• HBSP426
Sram
• HBSP441
Sram T-Type
• HBSP431
Shimano I-Spec II & EV
NOTE : FONCTIONNE UNIQUEMENT AU DOT 4.0 ou 5.1
T:
02.98.20.07.50. -
E:
i
nfo@hopefrance.com
-
W:
www.
hopefrance.com
Table des Matières
Manuels Connexes pour Hope HBSP426
Sommaire des Matières pour Hope HBSP426
- Page 1 2 pistons d’étrier en aluminium et aimantés de 25mm de diamètre (HBSP166) Durite noire de 5mm de diamètre et 2m de long. 7 combinaisons de couleurs différentes. Disques spécifiques Trial disponible de 160 à 203mm. Matchmakers disponibles : • HBSP426 Sram • HBSP441 Sram T-Type • HBSP431 Shimano I-Spec II &...
-
Page 2: Vue Éclatée
MAÎTRE-CYLINDRE TECH 4 VUE ÉCLATÉE Tech 4 Pivot Bolt HBSP425 Dome Head Screw M3 x 8 Tech 4 Lid HBSP424 Tech 4 Diaphragm Tech 4 MCYL Body HBSP405 HBSP420 Tech 4 Deflector Plate Hinge Clamp HBSP406 HBSP401 M6 Sealing Washer Clamp Bolt HBSP026 M516AL... - Page 3 ÉTRIER TRIAL ZONE VUE ÉCLATÉE M6 sealing washer x 2 Connector bolt HBSP26 HBSP047 90° Connector HBSP162 Bleed nipple HBSP238 Bleed nipple O'ring Pad pin R clip HBSP239 HBSP171 Rubber cap HBSP240 Pad pin 9:74 Postmount HBSP204 Caliper body HBSP360 Bore cap O'ring HBSP251 Bore cap...
-
Page 4: Freins Postérieurs À 2005
FREINS POSTÉRIEURS À 2005 RACCORDS HYDRAULIQUES Ø5mm Hose (1 line) HBSP158 Ø6mm Braided hose shroud (2 lines) HBSP158S Copper washer HBSP161 Standard Black hose Ø5mm HBSP172 Straight connector Braided hose Ø6mm HBSP163 HBSP157 M6 sealing washer Olive HBSP26 HBSP159 Hose insert HBSP160 Ø5mm Hose (1 line) HBSP158... -
Page 5: Montage Des Étriers Postmount
MONTAGE DES ÉTRIERS POSTMOUNT ADAPTATEURS_2021 NOTE: diamètres de HBMK HBML HBMM disque 180, 183, NON COMPATIBLE AVEC NON COMPATIBLE AVEC 185, 200, 203... V2 / Mono6 Mono6 Au cours des dernières années il y avait beaucoup de taille de disque intermédiaires. -
Page 6: Montage Des Étriers
MONTAGE DES ÉTRIERS IDENTIFICATION_2021 TYPE DE FOURCHE OU CADRE: TYPE DE FOURCHE OU CADRE: TYPE DE FOURCHE OU CADRE: TYPE DE FOURCHE OU CADRE: POSTMOUNT IS - STANDARD INTERNATIONAL FLAT MOUNT AVANT FLAT MOUNT ARRIÈRE 2 trous de Ø6mm 2 trous taraudés M5 2 trous oblong pour vis M5 2 trous taraudés M6 2 versions: IS Avant et IS Arrière... -
Page 7: Type: Flat Mount Avant
MONTAGE DES ÉTRIERS DIMENSIONS_2025 B ± 0.10 A ± 0.10 TYPE: FLAT MOUNT AVANT TYPE: FLAT MOUNT ARRIÈRE TYPE: POST MOUNT AVANT / ARRIÈRE POSTMOUNT FLATMOUNT Ø Disque (mm) Dimension (mm) Dimension (mm) Dimension (mm) Dimension (mm) Ø120 39.1 -3.8 Avant F140/60 23.5 Ø140... - Page 8 TECH 4 / XCR PRO MATCHMAKERS Manettes SRAM Manettes SRAM Manettes Shimano Manettes Shimano I-Spec II & I-Spec EV Tout types de fixation Types POD AXS I-Spec A & I-Spec B I_Spec A avec crochet SL-MT800 I_Spec B sans crochet I-Spec II: XTR SL-M9000 and XT SL-M8000 ONLY I-Spec EV:XTR SL-M9000-I,SL-M9100-I, XT SL-M8000-I, SL-M8100-I,...
- Page 9 Hope Technology ne pourra pas être tenu responsable des Pour s'assurer que l'étrier soit correctement aligné et pour éviter les bruits, conséquences résultant d'une mauvaise utilisation ou installation de ce système de surchauffer le disque pendant le rodage. Après quelques sorties le frein plaquettes entrent en contact simultanément avec la piste du disque.
-
Page 10: Plaquettes De Frein
HBSP326 GARANTIE HOPE ET DURABILITÉ Piston Insert Brass Plunger x 2 Tous les produits Hope Technology sont garantis 2 ans à partir de la date HBSP272 HBSP319 d'achat contre les vices de fabrication. Une facture d'achat sera demandée. Tout produit défectueux peut être retourné à son lieu d'achat ou à Hope. -
Page 11: Outillage Nécessaire
AVERTISSEMENT: LIRE AVANT D'INSTALLER VOS SUPPORTS DE 002_Placez l'écrou captif spécial dans le trou oblong du collier du maître-cylindre. Remettez le maître-cylindre MANETTES ! en place sur le guidon et serrez le boulon de serrage M5 La pratique du cyclisme peut être dangereuse. Cette à... -
Page 12: Garantie Hope Et Durabilité
Tout produit défectueux M5 à l'aide d'un tournevis Torx T25. Couple de serrage peut être retourné à son lieu d'achat ou à Hope. Un bon recommandé : 4-5 N.m.
