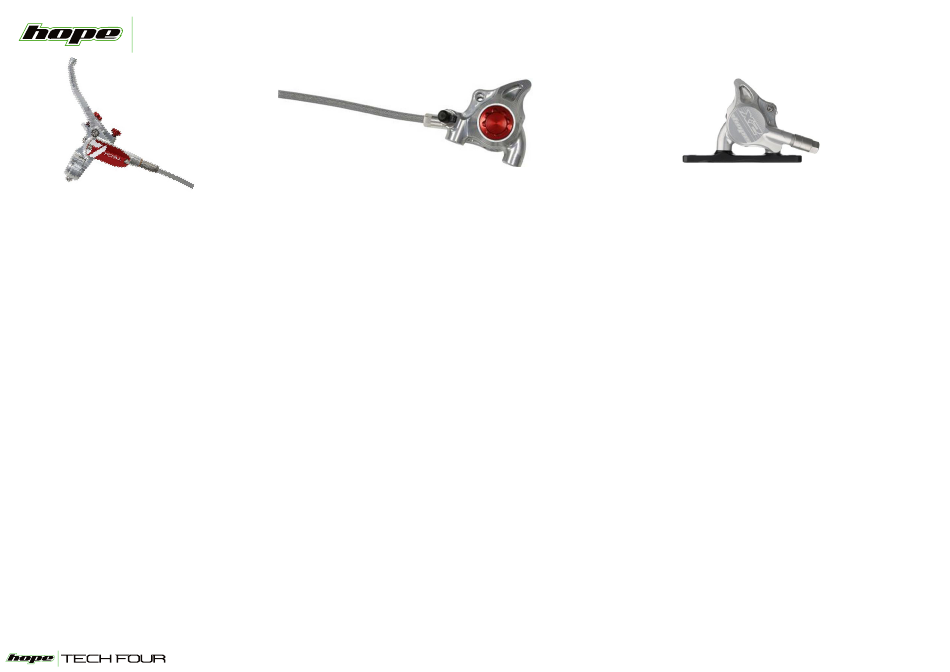

TECH 4 X2 Flat-Mount
DESCRIPTION
Le Maître-Cylindre Tech 4 offre 30% de puissance supplémentaire par-rapport au modèle Tech 3
Maître-Cylindre et étrier usinés dans un bloc d'aluminium 2014 T6.
Piston de Maître-Cylindre à friction réduite.
Pivot du levier de frein monté sur 2 roulements annulaires.
Bride de serrage à charnière pour faciliter l'installation.
Molettes de réglage de l'attaque (point de contact) et de la garde du levier.
Étrier X2 au standard Flat-Mount, entraxe de 34mm.
2 pistons d'étrier de 22mm de diamètre en résine phénolique (HBSP235).
Durite au choix (noire ou aviation) de 5mm de diamètre et 2m de long.
Plaquettes fournies :
Modèle Racing (vertes)
•
Modèle Toutes Conditions (rouges)
•
14 combinaisons de couleurs possibles.
Matchmakers disponibles :
Sram
• HBSP426
Sram T-Type
• HBSP441
• HBSP431
Shimano I-Spec II & EV
NOTE : FONCTIONNE UNIQUEMENT AU DOT 4.0 ou 5.1
T:
02.98.20.07.50. -
E:
i
nfo@hopefrance.com
-
W:
www.
hopefrance.com
Table des Matières
Manuels Connexes pour Hope TECH 4 X2 Flat-Mount
Sommaire des Matières pour Hope TECH 4 X2 Flat-Mount
- Page 1 TECH 4 X2 Flat-Mount DESCRIPTION Le Maître-Cylindre Tech 4 offre 30% de puissance supplémentaire par-rapport au modèle Tech 3 Maître-Cylindre et étrier usinés dans un bloc d’aluminium 2014 T6. Piston de Maître-Cylindre à friction réduite. Pivot du levier de frein monté sur 2 roulements annulaires.
-
Page 2: Vue Éclatée
MAÎTRE-CYLINDRE TECH 4 VUE ÉCLATÉE Tech 4 Pivot Bolt HBSP425 Dome Head Screw M3 x 8 Tech 4 Lid HBSP424 Tech 4 Diaphragm Tech 4 MCYL Body HBSP405 HBSP420 Tech 4 Deflector Plate Hinge Clamp HBSP406 HBSP401 M6 Sealing Washer Clamp Bolt HBSP026 M516AL... - Page 3 ÉTRIER X2 Flat-Mount VUE ÉCLATÉE Bleed Nipple O'ring Brake Pad HBSP239 HBSP237 Bleed Nipple Brake Pad Spring HBSP238 HBSP202 Rubber Cap Pad PinR Clip HBSP240 HBSP171 Pad Pin HBSP204 Bore Cap O'ring X2 Caliper Body Flat Mount HBSP244 HBSP380 Bore Cap HBSP243 PAS Inversé...
-
Page 4: Freins Postérieurs À 2005
FREINS POSTÉRIEURS À 2005 RACCORDS HYDRAULIQUES Ø5mm Hose (1 line) HBSP158 Ø6mm Braided hose shroud (2 lines) HBSP158S Copper washer HBSP161 Standard Black hose Ø5mm HBSP172 Straight connector Braided hose Ø6mm HBSP163 HBSP157 M6 sealing washer Olive HBSP26 HBSP159 Hose insert HBSP160 Ø5mm Hose (1 line) HBSP158... -
Page 5: Montage Des Étriers Flat Mount
MONTAGE DES ÉTRIERS FLAT MOUNT ADAPTATEURS_2021 HBMZ HBMZ Flatmount Avant > Flatmount 160mm Flatmount Avant > Flatmount 180mm HBMX HBMX Flatmount Avant > Flatmount 140mm Flatmount Avant > Flatmount 160mm HBMY HBMY Flatmount Arrière > Flatmount 160mm Flatmount Arrière > Flatmount 180mm 02.98.20.07.50. -
Page 6: Montage Des Étriers
MONTAGE DES ÉTRIERS IDENTIFICATION_2021 TYPE DE FOURCHE OU CADRE: TYPE DE FOURCHE OU CADRE: TYPE DE FOURCHE OU CADRE: TYPE DE FOURCHE OU CADRE: POSTMOUNT IS - STANDARD INTERNATIONAL FLAT MOUNT AVANT FLAT MOUNT ARRIÈRE 2 trous taraudés M6 2 trous de Ø6mm 2 trous taraudés M5 2 trous oblong pour vis M5 Versions différentes: Voir note en pied de page et... -
Page 7: Type: Flat Mount Avant
MONTAGE DES ÉTRIERS DIMENSIONS_2025 B ± 0.10 A ± 0.10 TYPE: FLAT MOUNT AVANT TYPE: FLAT MOUNT ARRIÈRE TYPE: POST MOUNT AVANT / ARRIÈRE POSTMOUNT FLATMOUNT Ø Disque (mm) Dimension (mm) Dimension (mm) Dimension (mm) Dimension (mm) Ø120 39.1 -3.8 Avant F140/60 23.5 Ø140... - Page 8 IMPORTANT pour les disques flottant Hope Technology. Les 5 têtes de rivets sont situées à 1mm au-dessus de la surface extérieure du disque, ce qui, localement (sur les têtes de rivets), donne une épaisseur totale du ÉPAISSEUR MINIMALE RECOMMANDÉE DU DISQUE disque de 2.7mm.
- Page 9 TECH 4 / XCR PRO MATCHMAKERS Manettes SRAM Manettes SRAM Manettes Shimano Manettes Shimano I-Spec II & I-Spec EV Tout types de fixation Types POD AXS I-Spec A & I-Spec B I_Spec A avec crochet SL-MT800 I_Spec B sans crochet I-Spec II: XTR SL-M9000 and XT SL-M8000 ONLY I-Spec EV:XTR SL-M9000-I,SL-M9100-I, XT SL-M8000-I, SL-M8100-I,...
- Page 10 Hope Technology ne pourra pas être tenu responsable des Pour s'assurer que l'étrier soit correctement aligné et pour éviter les bruits, conséquences résultant d'une mauvaise utilisation ou installation de ce système de surchauffer le disque pendant le rodage. Après quelques sorties le frein plaquettes entrent en contact simultanément avec la piste du disque.
-
Page 11: Plaquettes De Frein
HBSP326 GARANTIE HOPE ET DURABILITÉ Piston Insert Brass Plunger x 2 Tous les produits Hope Technology sont garantis 2 ans à partir de la date HBSP272 HBSP319 d'achat contre les vices de fabrication. Une facture d'achat sera demandée. Tout produit défectueux peut être retourné à son lieu d'achat ou à Hope. -
Page 12: Outillage Nécessaire
AVERTISSEMENT: LIRE AVANT D'INSTALLER VOS SUPPORTS DE 002_Placez l'écrou captif spécial dans le trou oblong du collier du maître-cylindre. Remettez le maître-cylindre MANETTES ! en place sur le guidon et serrez le boulon de serrage M5 La pratique du cyclisme peut être dangereuse. Cette à... -
Page 13: Garantie Hope Et Durabilité
Tout produit défectueux M5 à l'aide d'un tournevis Torx T25. Couple de serrage peut être retourné à son lieu d'achat ou à Hope. Un bon recommandé : 4-5 N.m.
