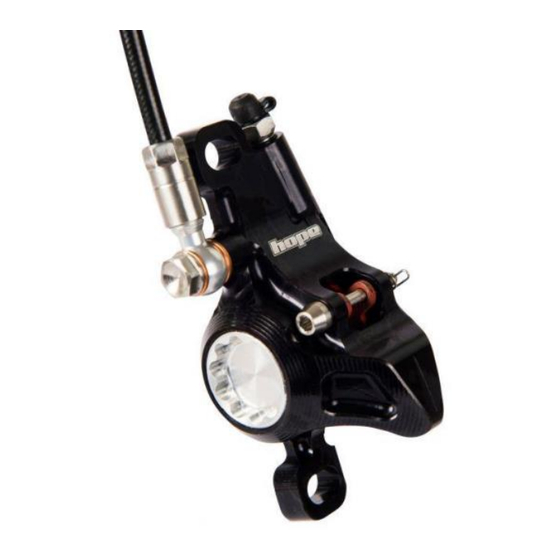

TECH 4 Trial Zone
DESCRIPTION
Le Maître-Cylindre Tech 4 offre 30% de puissance supplémentaire par-rapport au modèle Tech 3
Maître-Cylindre et étrier usinés dans un bloc d'aluminium 2014 T6.
Piston de Maître-Cylindre à friction réduite.
Pivot du levier de frein monté sur 2 roulements annulaires.
Bride de serrage à charnière pour faciliter l'installation.
Molettes de réglage de l'attaque (point de contact) et de la garde du levier.
Étrier Trial Zone au standard Post-Mount, entraxe de 74.2mm.
2 pistons d'étrier en aluminium et aimantés de 25mm de diamètre (HBSP166)
Durite noire de 5mm de diamètre et 1600mm de long.
Disques spécifiques Trial disponible de 160 à 203mm.
Matchmakers disponibles :
• HBSP426LN
Sram GAUCHE
• HBSP426RN
Sram DROIT
• HBSP431LN
Shimano I-Spec EV GAUCHE
• HBSP431RN
Shimano I-Spec EV DROIT
NOTE : FONCTIONNE UNIQUEMENT AU DOT 4.0 ou 5.1
