Prescriptions de sécurité et instructions pour
l opérateur

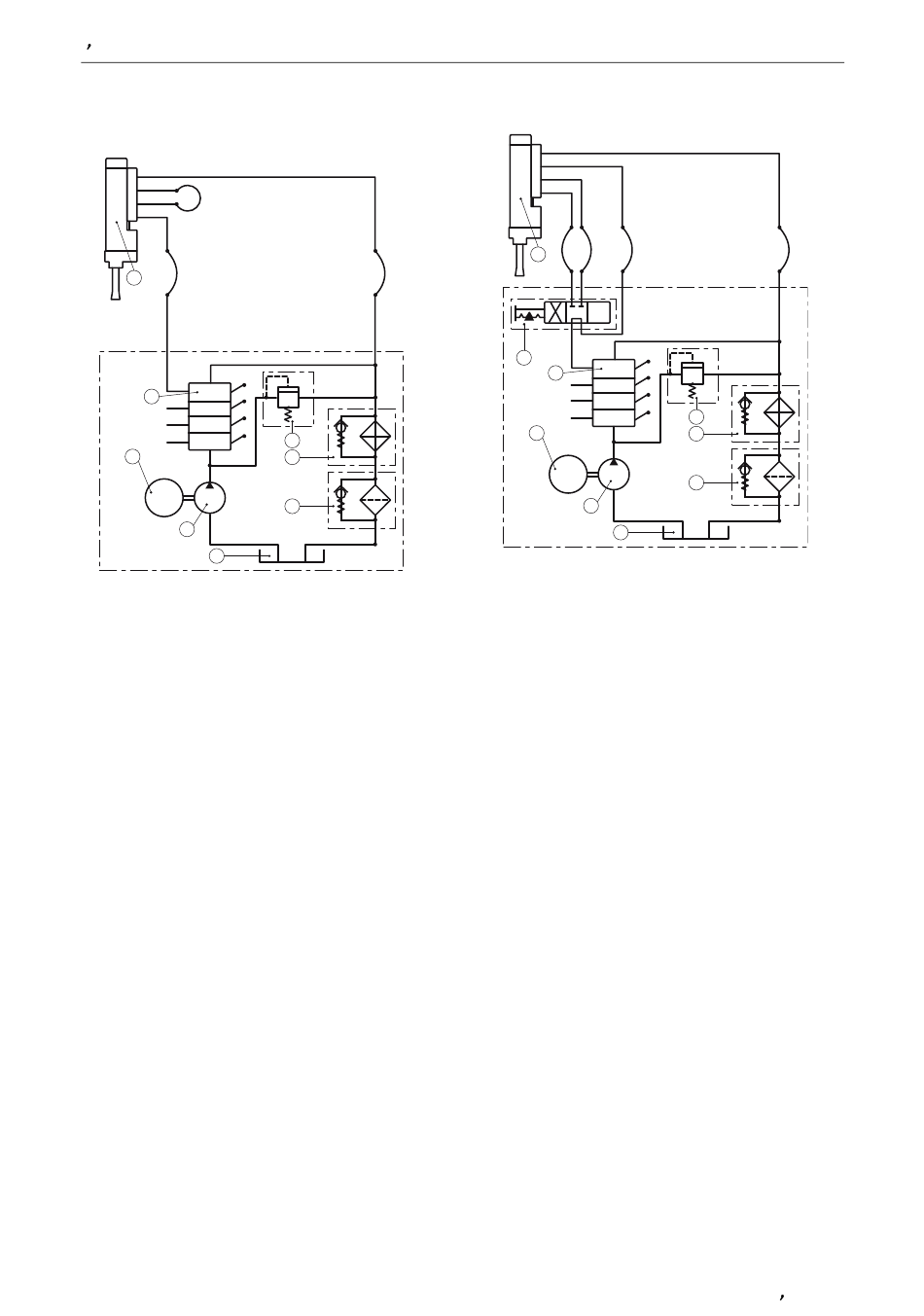

Raccordement avec commande à distance
Pour un sens de rotation, raccorder sans une
♦
vanne de commande (K).
D
C
A / B
G
F
H
M
I
J
16
E
M
L
♦ Pour un sens de rotation inverse, raccorder avec
une vanne de commande (K).
D
C
B
A
G
K
F
H
M
I
J
Orifice hydraulique
A.
Orifice hydraulique
B.
Orifice hydraulique
C.
D. Orifice hydraulique
E. Soupape de décharge
Distributeur hydraulique
F.
Marteau-perforateur
G.
H. Moteur
I. Pompe
Réservoir d'huile
J.
Vanne de commande
K.
Filtre à huile (avec un filtre 10-25µ)
L.
M. Refroidisseur d'huile
AVIS Pour veiller à ce que l'accumulateur et le
marteau perforateur ne soient pas surchargés, le
limiteur de pression doit être réglé conformément
aux données techniques. Si cela n'est pas possible,
un limiteur de pression séparé devra être installé. En
cas de doute, contactez un revendeur agréé.
AVIS Les refroidisseurs d'huile doivent être en
mesure de supporter une pression minimale de 10
bar et doivent être dotés d'une vanne de dérivation
s'ouvrant à une pression de 2 bar en cas de
pulsations dans la conduite de retour.
