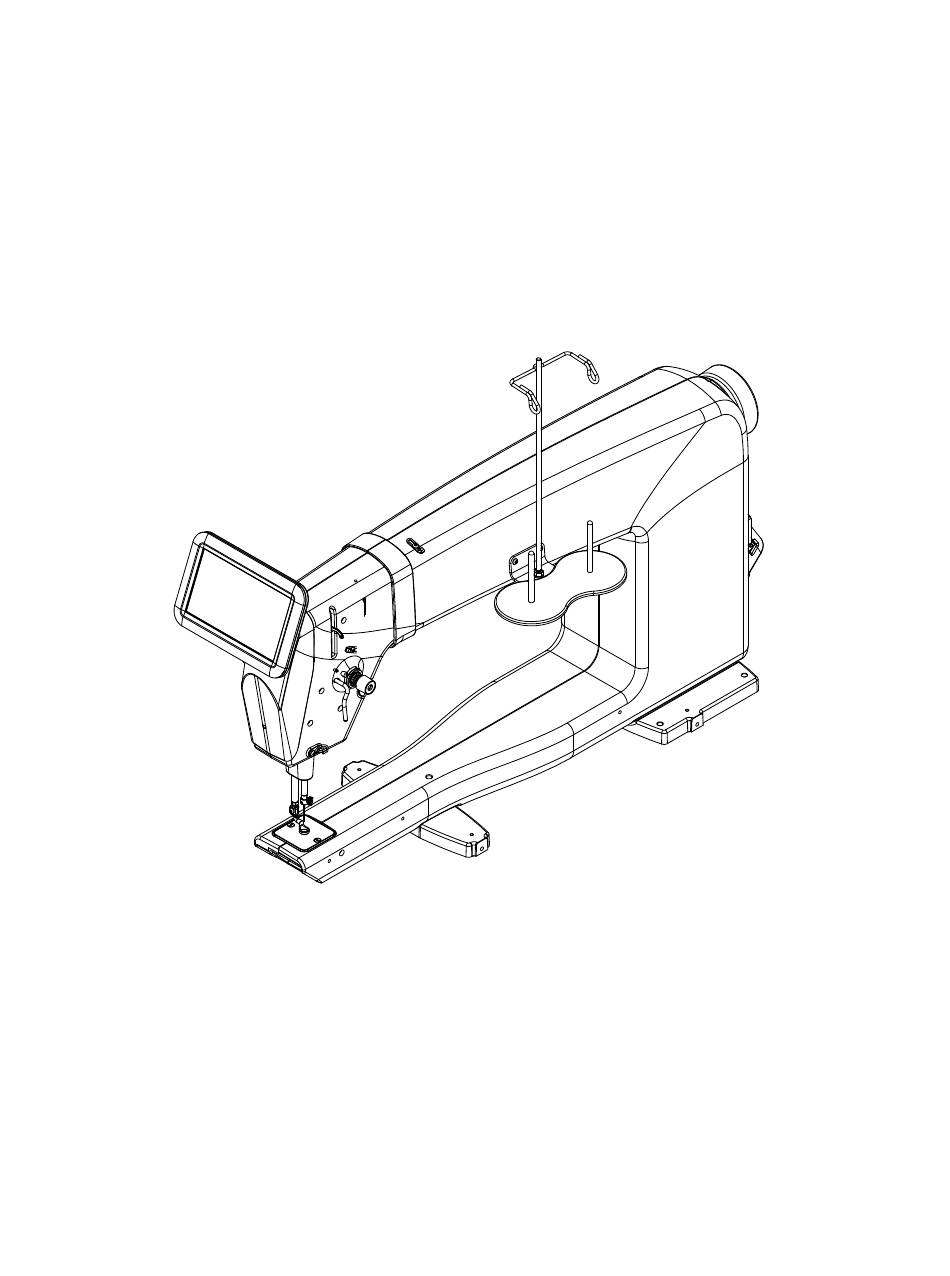

Janome Versa 20
MANUEL D'UTILISATION
VERSION 1.0
© 2022 Janome, Inc. Tous droits réservés.
Les informations contenues dans ce document sont sujettes à modification sans préavis. Si vous
rencontrez le moindre problème dans le manuel, veuillez nous le signaler par écrit. Il n'est pas
garanti que ce document soit exempt d'erreur. Janome, Inc. n'assume aucune responsabilité pour
les erreurs ou inexactitudes pouvant apparaître dans le contenu informatif de ce manuel.
Janome®, Versa 20™, et Easy-Set Tension™ sont des marques commerciales ou des marques
déposées de Janome, Inc. Digital tensioner Brevet U.S. N° 8,997,669. Pieds carrés Brevet U.S. N°
10,612,173. InSight Stitch Regulation Brevets U.S. N° 9,840,797, 10,100,449 et 10,240,270
Imprimé aux États-Unis d'Amérique. 10/2022
