La B70/1DC représente la ligne des contrôleurs numériques à 24V cc installés sur les séries de produits coulissants BH30 et BM30.

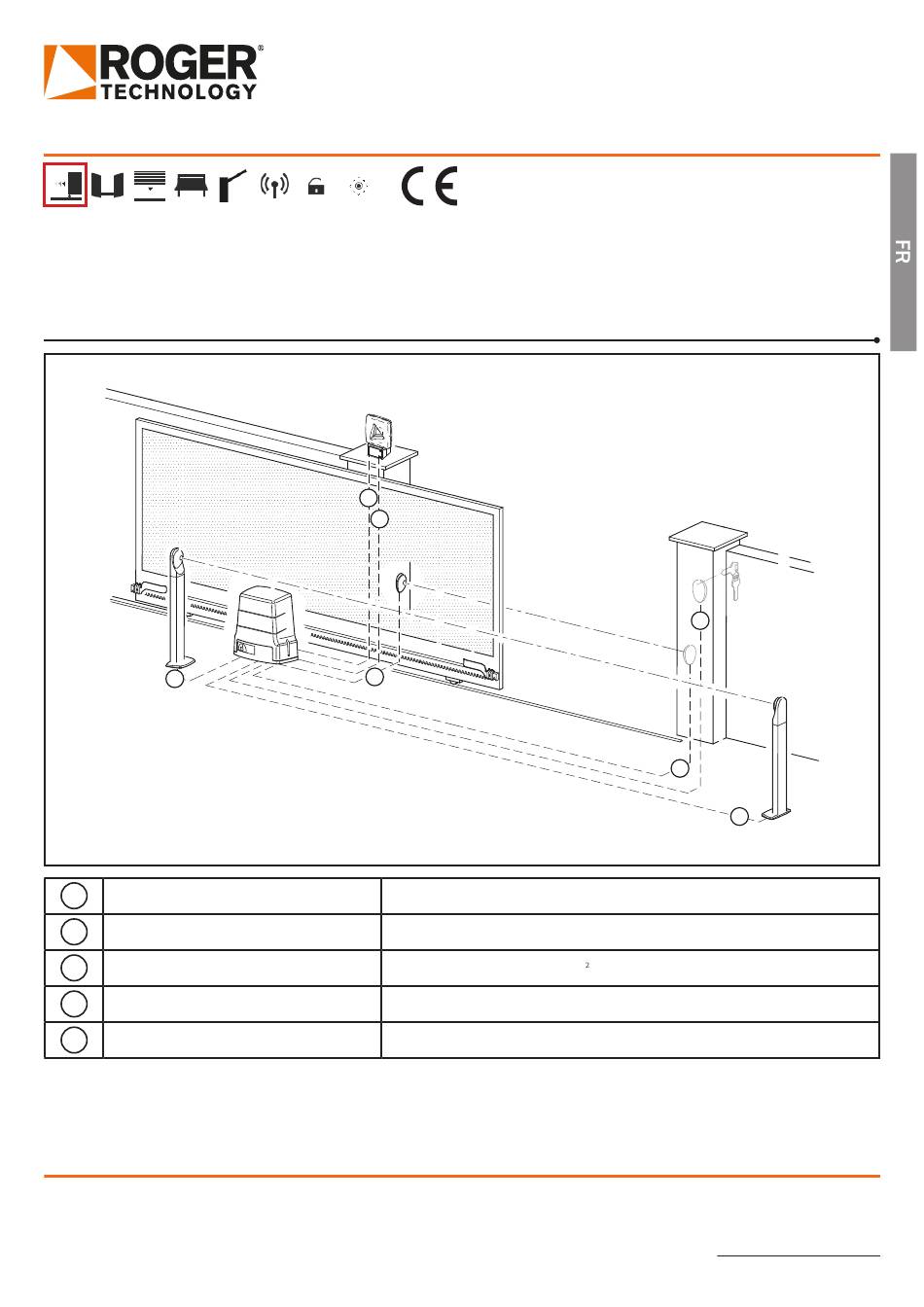

1. Installation type
1
Photocellule - Récepteur
1
Photocellule - Émetteur
2
3
Clignotant
4
Antenne
5
Sélecteur / Clavier
Quick Start B70/1DC
4
3
2
Câble à double isolation 4x0,75 mm
Câble à double isolation 2x0,75 mm
Câble à double isolation 2x1 mm
Câble 50 Ohm type RG58 ou KX6 pour extérieur (10 m maximum)
Câble 3x0,5 mm
2
Via S. Botticelli 8 • 31021 Bonisiolo di Mogliano Veneto (TV) • ITALIA
P.IVA 01612340263 • Tel. +39 041.5937023 • Fax. +39 041.5937024
info@rogertechnology.com • www.rogertechnology.com
Rev00 11/05/2017
5
1
2
ou téléphonique 2P0.9 / 0.6
2
ou téléphonique 2P0.9 / 0.6
2
ROGER TECHNOLOGY
