N O T I C E

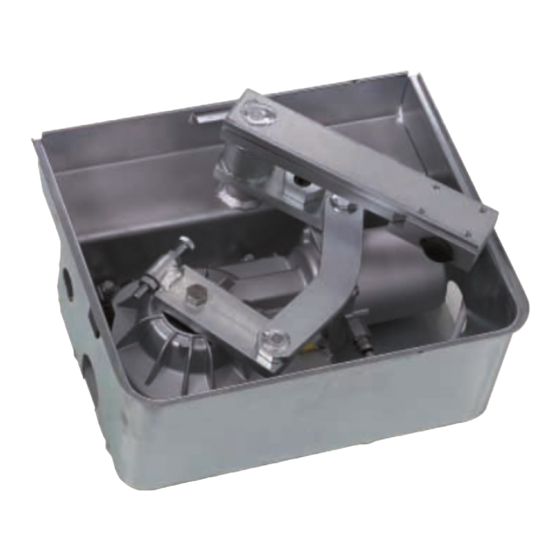

MOTORISATION ENCASTRÉE
Caractéristiques techniques et dimensions.. .......... ..........
Nomenclature ........ .......... .......... .......... .......... .......... ..........
Câbles et liaisons électriques ... .......... .......... .......... ..........
Recommandations et entretien .......... .......... .......... ..........
Implantation des caissons ........ .......... .......... .......... ..........
Fixation moteur et assemblage mécanique .. .......... ..........
Réglage des butées fin de course mécaniques ....... ..........
Conditions générales de garantie ....... .......... .......... ..........
D E
R21
R21
SOMMAIRE
M O N T AG E
P2
P3
P4
P5
P6
P7-8
P9
P10
Publicité
Table des Matières
Manuels Connexes pour Roger Technology Ets Buisson R21
Sommaire des Matières pour Roger Technology Ets Buisson R21
- Page 1 N O T I C E M O N T AG E MOTORISATION ENCASTRÉE SOMMAIRE Caractéristiques techniques et dimensions...... Nomenclature ..............Câbles et liaisons électriques ........... Recommandations et entretien ........Implantation des caissons ..
-
Page 2: Dimensions De L'ensemble
Doc 19.1.a CARACTÉRISTIQUES TECHNIQUES indice 138 page 02/10 DES MOTEURS 23-04-03 ° ANGLE D'OUVERTURE MAXIMUM le poid le poid DIMENSIONS DE L'ENSEMBLE... -
Page 3: Carton Moteur
Doc 19.1.a indice 138 NOMENCLATURE DU KIT page 03/10 23-04-03 CARTON CAISSON CARTON MOTEUR 2 Caissons avec couvercle 2 bras d'entrainement avec verrouillage 2 sachets d'accessoires composés de: 4 écrous pour fixation moteur, 4 rondelles pour fixation moteur, 2 vis inox pour fixation couvercle 1 butée métallique hexagonale, une vis de fixation pour butée hexagonale, 1 bille en acier trempé, 1 vis d'obturation pour graissage axe de rotation, une poignée de déverrouillage. -
Page 4: Câbles Nécessaires
Doc 19.1.a indice 138 CÂBLES NÉCESSAIRES page 04/10 23-04-03 Câbles Alimentation moteur 3 x 1,5 mm² + terre 230 V èmes Alimentation des cellules 10 mètres de 4 x 4/10 Alimentation du feu environ 3 mètres de 2 x 0,75 mm² clignotant (en option) Raccordement environ 3 mètres de 2 x 0,75 mm²... -
Page 5: Recommandations
Doc 19.1.a indice 138 RECOMMANDATIONS page 05/10 23-04-03 AVANT INSTALLATION 67mm 67mm MINI. MINI. Avant de procéder à l'installation de l'automatisme, s'assurer que: 1. la structure du portail est suffisamment robuste pour être motorisée. 2. les vantaux sont correctement alignés (horizontalement et verticalement) 3. -
Page 6: Implantation Des Caissons
Doc 19.1.a indice 138 IMPLANTATION DES CAISSONS page 06/10 23-04-03 RÉSERVATION axe rotation portail Pilier (vue de côté) Pilier (vue de dessus) 90° axe rotation portail (fig 2) (fig 1) Réaliser une fosse au bord de chaque pilier, en respectant les dimensions ci-dessus tout en s'assurant que l'axe de rotation du portail se trouve au centre de la côte de 550 et au dessus le l'axe de rotation du caisson. -
Page 7: Fixation Des Moteurs Dans Les Caissons
Doc 19.1.a indice 138 FIXATIONS page 07/10 23-04-03 FIXATION DES MOTEURS DANS LES CAISSONS A l'aide des 4 rondelles et écrous, fixer les deux moteurs après les avoir disposés comme le dessin ci-dessous. Pilier Pilier de gauche de droite (vue de dessus) (vue de dessus) Ne jamais fixer les moteurs alors que le ciment n'est pas complètement sec. -
Page 8: Assemblage Des Pièces D'entrainement
Doc 19.1.a indice 138 FIXATIONS page 08/10 23-04-03 ASSEMBLAGE DES PIÈCES D'ENTRAINEMENT Visser sommairement la butée ouverture sur le levier du caisson. Disposer le levier sur l'axe de rotation du caisson. Insérer la bille de roulement en acier trempé après l'avoir graissé joindre les leviers moteur et caisson à... -
Page 9: Réglage Des Butées Mécaniques
Doc 19.1.a indice 138 FIXATIONS page 09/10 23-04-03 RÉGLAGE DES BUTÉES MÉCANIQUES Ces réglages sont à effectuer après avoir raccordé électriquement les moteurs. Réglage de la butée fermeture. Monter le boulon comme sur la photo ci-contre. Fermer le portail électriquement et régler la vis de manière à... -
Page 10: Conditions Générales De Garantie
ROGER TECHNOLOGY, et LES PRODUITS désignent tous les articles vendus par cette société. En aucun cas vous ne devez intervenir sur des pièces pour réparation. Seule la société distribuant les produits ROGER TECHNOLOGY est habilitée à la réalisation de ces opérations.
