Jusqu'à
EG(Z) 500M

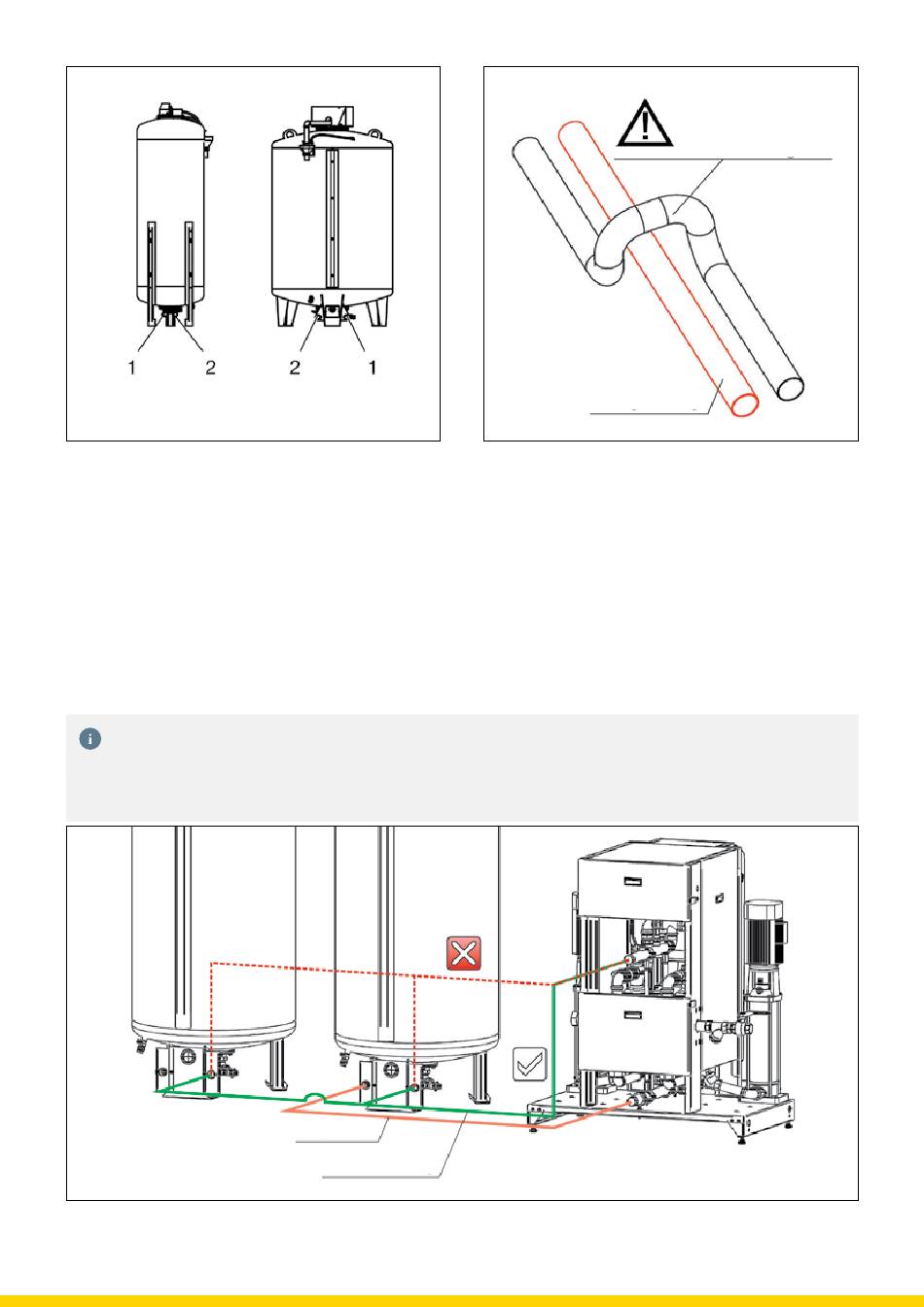

Abbildung 21: Conduite de décharge (1) et conduite d'aspiration (2)
d'EG(Z)-M
Pose de la conduite d'aspiration
Dans certains cas, il peut être nécessaire de croiser la conduite de décharge et la conduite d'aspiration pour pouvoir
raccorder correctement le TCM et l'EG(Z)-M.
Pour ce faire, s'assurer que la conduite d'aspiration est posée dans la mesure du possible sans différences de niveau
permanentes.
S'il n'est pas possible d'éviter les différences de niveau entre le TCM et l'EG(Z)-M, s'assurer au moins que la conduite
d'aspiration est posée en pente montante de TCM vers EG(Z)-M.
Les coudes d'évitement, de saut, etc., nécessaires au croisement ne doivent être posés que pour la conduite
de décharge.
Pour éviter les problèmes de niveau entre les différentes cuves, la conduite d'aspiration et la conduite de
décharge doivent être posées au niveau du sol sur tout leur parcours.
Abbildung 23: Pose de la conduite d'aspiration et de la conduite de décharge
À partir de
EG(Z) 500M
Conduite d'aspiration
Conduite de décharge
Conduite d'aspiration
Abbildung 22: Pose de la conduite d'aspiration
Coude d'évitement
uniquement dans
la conduite de
décharge
43
