4.2.
Module de dégazage multicontrol MAE, module de réalimentation
multicontrol MCF
Les appareils de la série topcontrol modular sont livrés d'usine sans module de dégazage MAE ou module de
réalimentation MCF. Il est possible de les monter à tout moment par la suite. Ces modules doivent être montés suivant
les instructions fournies avec le module en question.

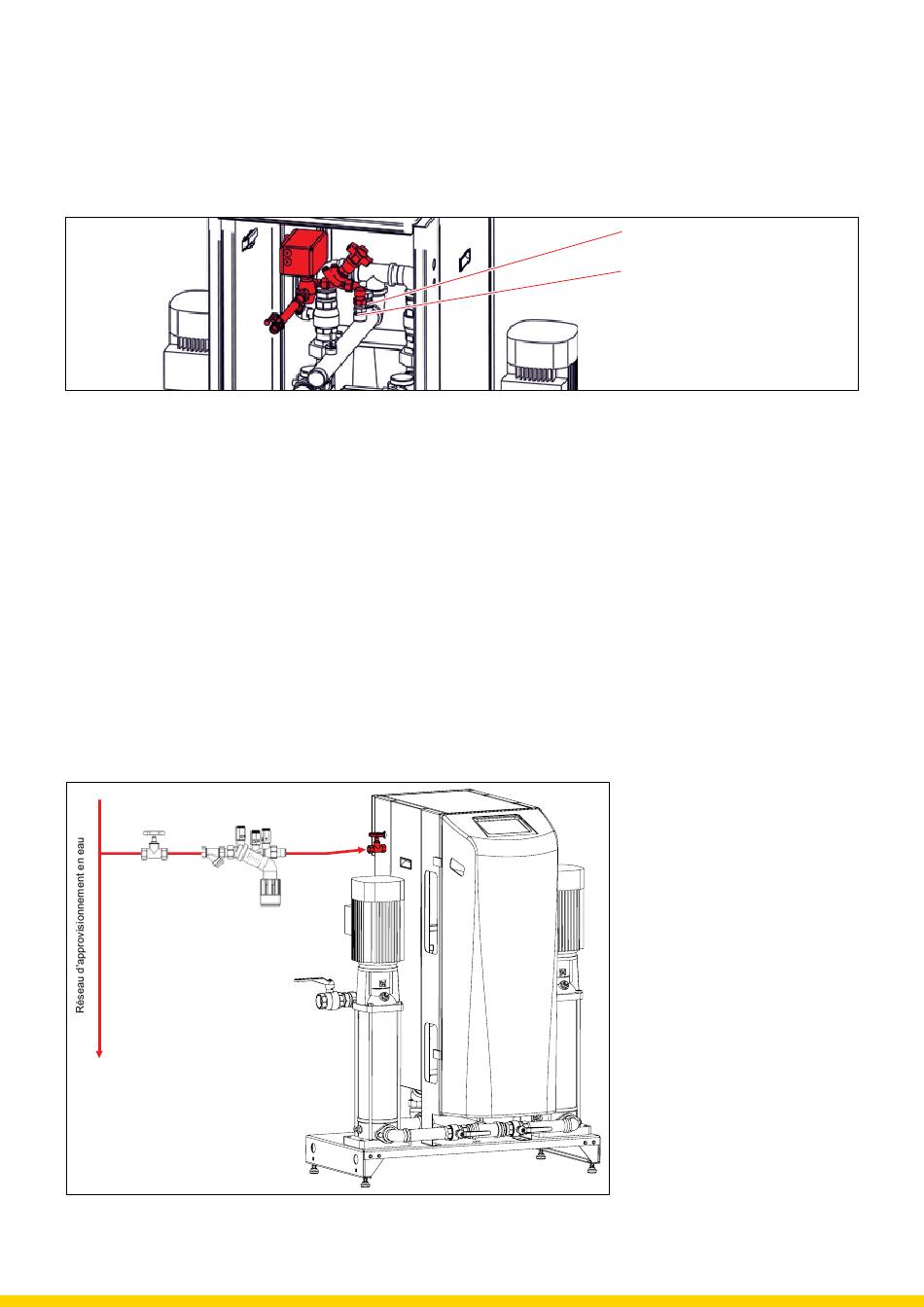

Abbildung 6:
Module de dégazage MAE
4.3.
Raccordement à l'installation d'approvisionnement en eau
Les appareils ayant un module de réalimentation (MCF, MCC-N1, PCF) intégré sont équipés d'un raccord
d'alimentation en eau douce.
Si le raccord d'alimentation en eau douce est raccordé au réseau d'approvisionnement en eau public, il faut empêcher
de manière sécurisée tout retour d'eau non potable (eau de chauffage) dans le réseau d'approvisionnement en eau.
Les équipements correspondants, permettant d'empêcher de manière sécurisée le retour d'eau, ne sont pas inclus
dans l'appareil multicontrol et doivent être prévus extérieurement (par le client – séparateur par exemple)
Conditions de raccordement au raccord d'eau douce :
• pression d'arrivée d'eau maximale : 1,0 MPa = 10 bar
• pression d'arrivée d'eau minimale : 0,2 MPa = 2 bar
Absperrung
Arrêt
(client)
(bauseits)
Systemtrennung
Séparateur système
(client)
(bauseits)
Abbildung 7:
Raccord d'alimentation d'eau douce
Einbaustelle MCF
Emplacement de montage MCF
Emplacement de montage MAE
Einbaustelle MAE
11
