7. VALEUR DE CONSIGNE EXTERNE
Sur les appareils de la série TopControl, il est possible d'indiquer une valeur de consigne externe pour la pression
de travail supérieure au moyen d'un signal analogique (4-20 mA) et d'un module bus. Cette valeur est par exemple
transmise quand la pression de travail doit varier en fonction du fonctionnement de l'ensemble de l'installation (mode
hiver/été par exemple).
La valeur de consigne externe du module bus a la priorité sur la valeur de consigne externe analogique. Quel que
soit le réglage de la valeur de consigne externe analogique (Configuration de base -> « Valeur de consigne externe
(entrée analogique) »), si le réglage de la valeur de consigne par module bus est activé (module bus/module web ->
« Transmettre la valeur de consigne externe par module bus) », la valeur du bus a la priorité comme valeur de consigne
de pression de travail supérieure.
7.1.
Consigne de pression de travail (0-40 bar) par valeur de consigne ex-
terne (signal analogique 4-20 mA) :
Le signal de valeur de consigne externe 4-20 mA correspond toujours à une pression de 0 à 40 bar. Selon le type
d'appareil, la pression de travail supérieure utile est cependant toujours limitée. Il est possible d'effectuer une
conversion approximative entre la pression de travail supérieure souhaitée et le signal de valeur de consigne externe
nécessaire pour l'obtenir à l'aide du graphique ci-dessous.
40
30
20
10
0
0
1

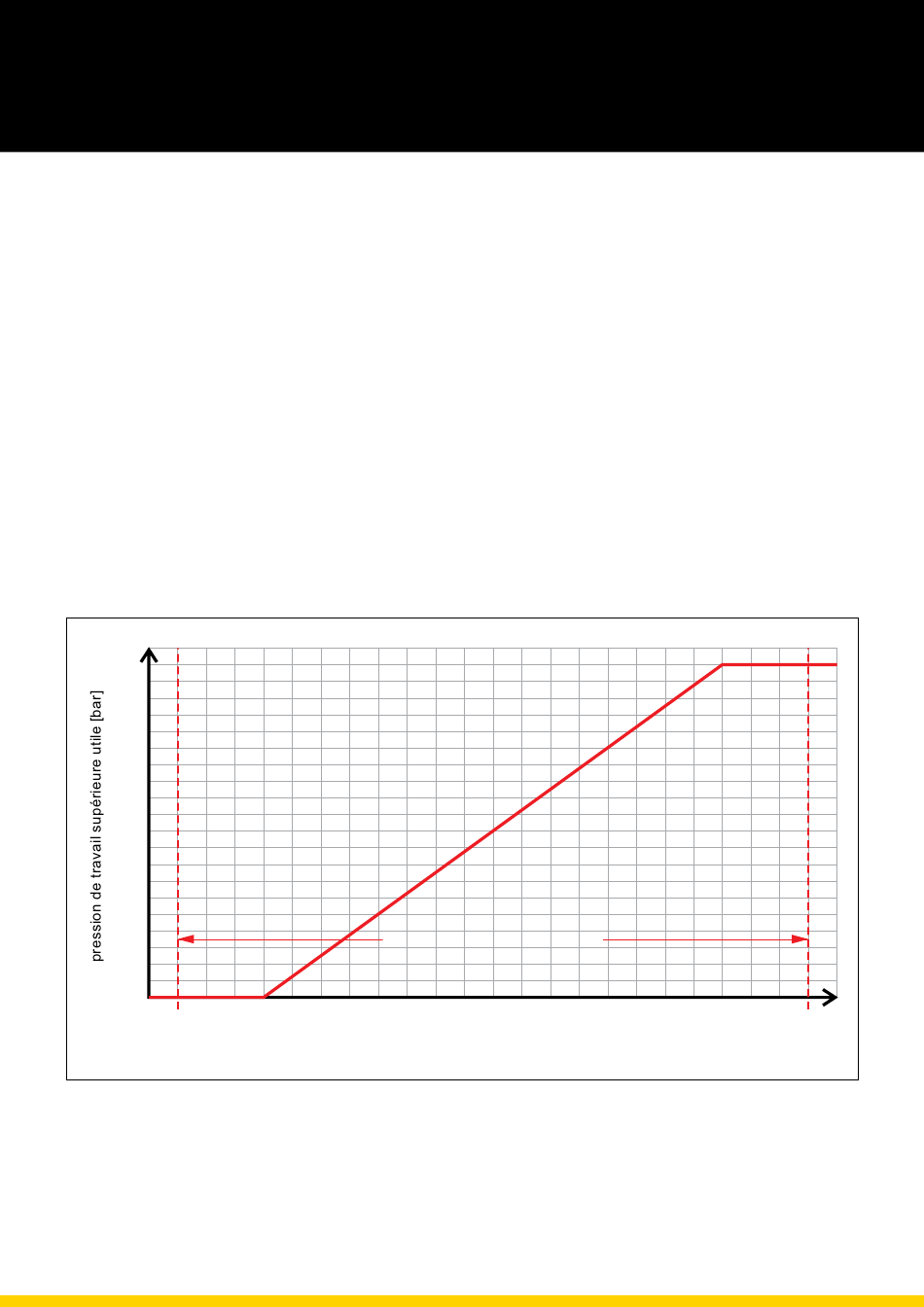

Abbildung 9:
Calcul du signal de valeur de consigne externe
La pression de travail supérieure utile dépend
1. du type d'appareil
2. des valeurs de consigne de pression OPTIONNELLES
« Pression de travail supérieure minimale (entrée analogique) » et
« Pression de travail supérieure maximale (entre analogique) »
(niveau utilisateur 3 g Réglages g Maintien de pression)
24
Évolution du signal de valeur de consigne de 0-40 bar
plage valide 1-23 mA
4
8
Signal électrique provenant du système de commande supérieur [mA]
12
16
20
23
