Exemple :
Sur une unité de commande de type TCM-S4.7-23.5, une pression de travail supérieure de 20,0 bar doit être réglée.
Le système de commande doit par conséquent transmettre un signal de 12 mA. Quelle que soit la taille du signal de
valeur de consigne transmis, la pression de travail supérieure de ces modèles réglée ne peut jamais être inférieure à
2,6 bar et supérieure à 23,5 bar (courbe
De plus, la pression de travail supérieure peut être limitée par les réglages « Pression de travail supérieure min. et max
(entrée analogique) », dans cet exemple avec une pression min. de 16,0 bar et une pression max de 21,0 bar. Quelle
que soit la taille du signal de valeur de consigne transmis, la pression de travail supérieure réglée ne peut jamais être
inférieure à 16,0 bar et supérieure à 21,0 bar (courbe
40
Évolution du signal de valeur de consigne de 0-40 bar
30
23,5
21
20
16
Exemple :
TCM-S4.7-23.5
pression de travail
10
supérieure utile
2,6 - 23,5 bar
2,6
0
0
1

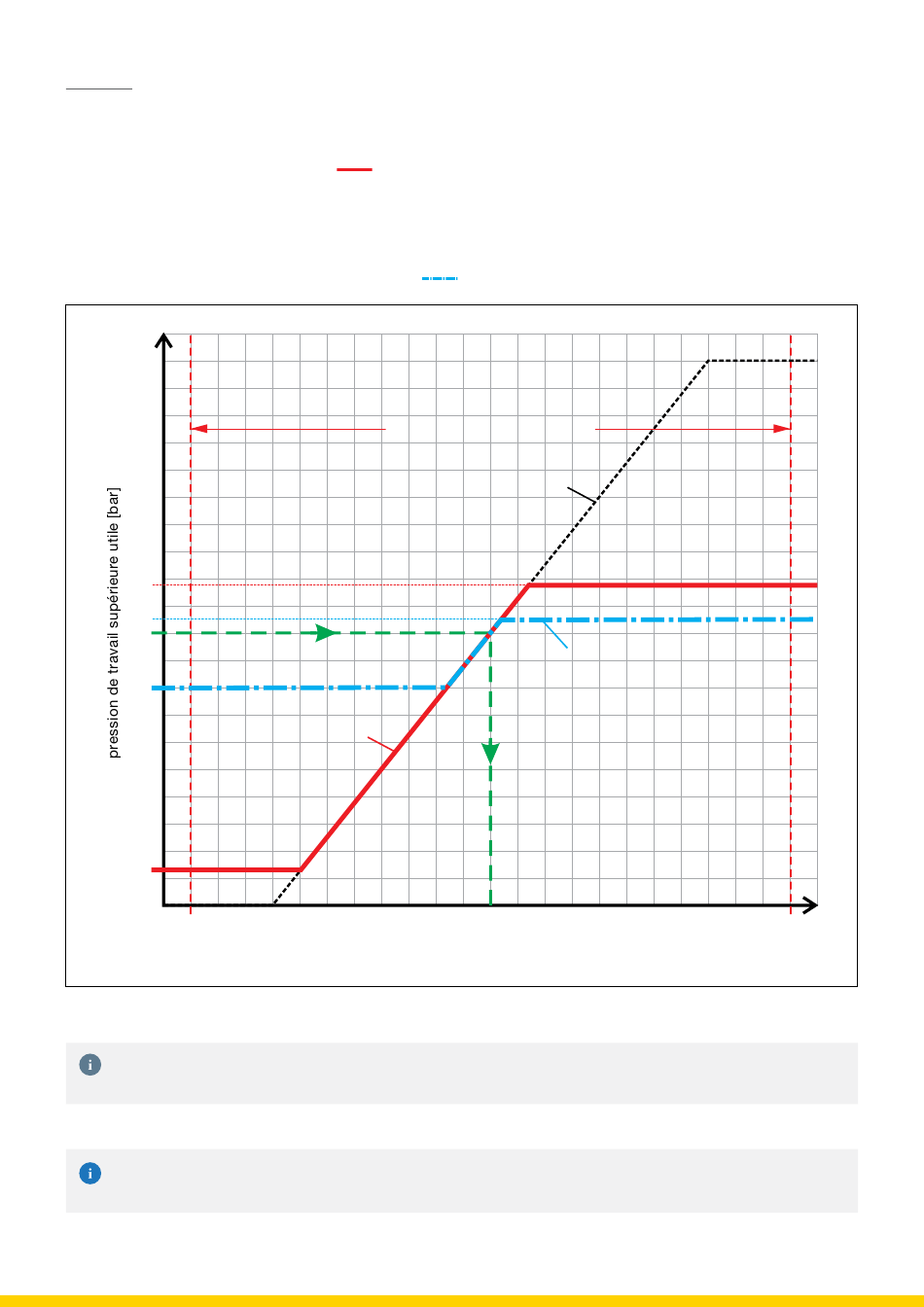

Abbildung 10: Plages de signaux
Si le signal est en dehors de la plage admise (1-23 mA), la pression de travail réglée à la mise en service est
appliquée et les messages d'erreur S40 ou S41 se déclenchent.
Dès que le signal revient dans la plage admise, la pression de travail est à nouveau réglée conformément à la
valeur de consigne externe. Les messages d'erreur continuent à s'afficher tant qu'ils ne sont pas acquittés !
).
plage valide 1-23 mA
4
8
Signal électrique provenant du système de commande supérieur [mA]
).
Exemple :
Limitation par « Pression
de travail supérieure minimale
(entrée analogique) » = 16,0 bar
« Pression de travail
supérieure minimale
(entrée analogique) » = 21,0 bar
12
16
20
23
25
