Étape 9 :
Régler la pression de travail
(Menu « Réglages » g « Maintien de pression » g « Pression de travail »)
• Ouverture des arrêts depuis/vers le système (conduite d'expansion, eau douce). Si le module de dégazage MAE
intégré est présent, y raccorder un robinet à boisseau sphérique côté entrée.
• Les réglages actuels sont affichés, ils correspondent aux dernières valeurs réglées (par exemple aux valeurs par
défaut réglées d'usine).
Quelles que soient les valeurs affichées, la pression de travail doit toujours être réglée à nouveau à la mise en
service !
• Sélectionner « Pression de travail supérieure manuelle ». La fenêtre de saisie de la pression de travail supérieure
s'affiche. Saisir la pression de travail supérieure souhaitée et confirmer par OK (modification de la valeur au moyen
du curseur, des touches plus-moins ou par saisie directe des chiffres).
• Sélectionner « Différence de pression de travail ». La fenêtre de saisie de la différence de pression de travail
s'affiche (réglage par défaut : 0,8 bar). Saisir la différence de pression de travail et confirmer par OK (différence entre
la pression de travail supérieure réglée et la pression d'activation de la pompe = pression de travail inférieure).
• Sélectionner « Différence consigne pompe ». La fenêtre de saisie de la différence de consigne de la pompe s'affiche
(réglage par défaut : 0,3 bar). Saisir la valeur et confirmer par OK.
Pression
de travail
unterer
inférieure
Arbeitsdruck

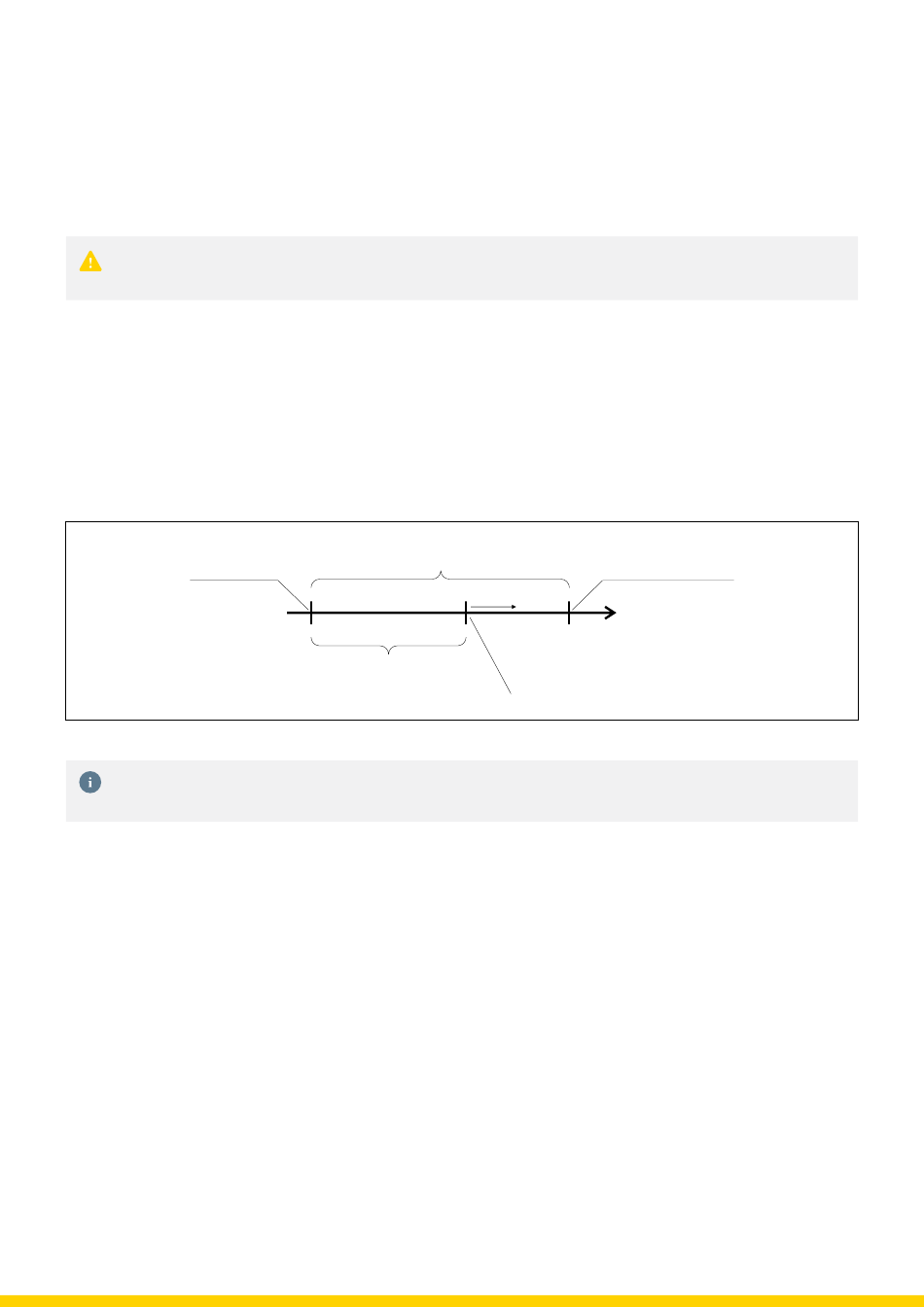

Abbildung 17: Réglage de la pression de travail
Après avoir réglé la pression de travail, toujours vérifier si le topcontrol fonctionne conformément aux valeurs
de pression réglées.
Étape 10 :
Si le module de réalimentation MCF intégré est présent, le mode de fonctionnement du module de réalimentation doit
être sélectionné.
Le mode de fonctionnement dépend de plusieurs facteurs, dont les dimensions du système, son âge, les fuites
éventuellement déjà connues etc. En cas de fuites régulières connues (par exemple, s'il est connu qu'une certaine
quantité doit être ajoutée à fréquence régulière), nous recommandons le mode de fonctionnement « contrôle du
temps ».
Les modes de fonctionnement possibles sont décrits dans le mode d'emploi de l'unité de commande tactile. (Montée
de la puissance d'amenée en cas de baisse de pression dépendant de la courbe). Si par exemple, après arrêt de la ou
des pompes, la soupape de trop-plein ne se ferme entièrement qu'à plus de 0,5 bar environ en dessous de la pression
de travail supérieure, ceci indique qu'un réglage est nécessaire.
Étape 11 :
Activer le fonctionnement de l'appareil au moyen du bouton d'activation du fonctionnement de l'appareil (MARCHE/
ARRÊT installation) (autoriser le fonctionnement manuel de l'appareil). Le bouton d'activation du fonctionnement de
l'appareil passe de blanc à rouge !
30
Différence de pression de travail
Arbeitsdruckdifferenz (WE: 0,8 bar)
(WE : 0,8 bar)
T
T
Marche par inertie
Nachlauf
Differenz Pumpe Soll
Différence consigne
(WE: 0,3 bar)
pompe
(WE : 0,3 bar)
Pression de travail supérieure
oberer Arbeitsdruck
(WE : 8,3 bar)
(WE: 8,3 bar)
Début du temps de marche par inertie T
Beginn der Nachlaufzeit T
Nachlauf
de la pompe principale (WE : 30 s)
der Vorzugspumpe (WE: 30 s)
Marche par inertie
