r

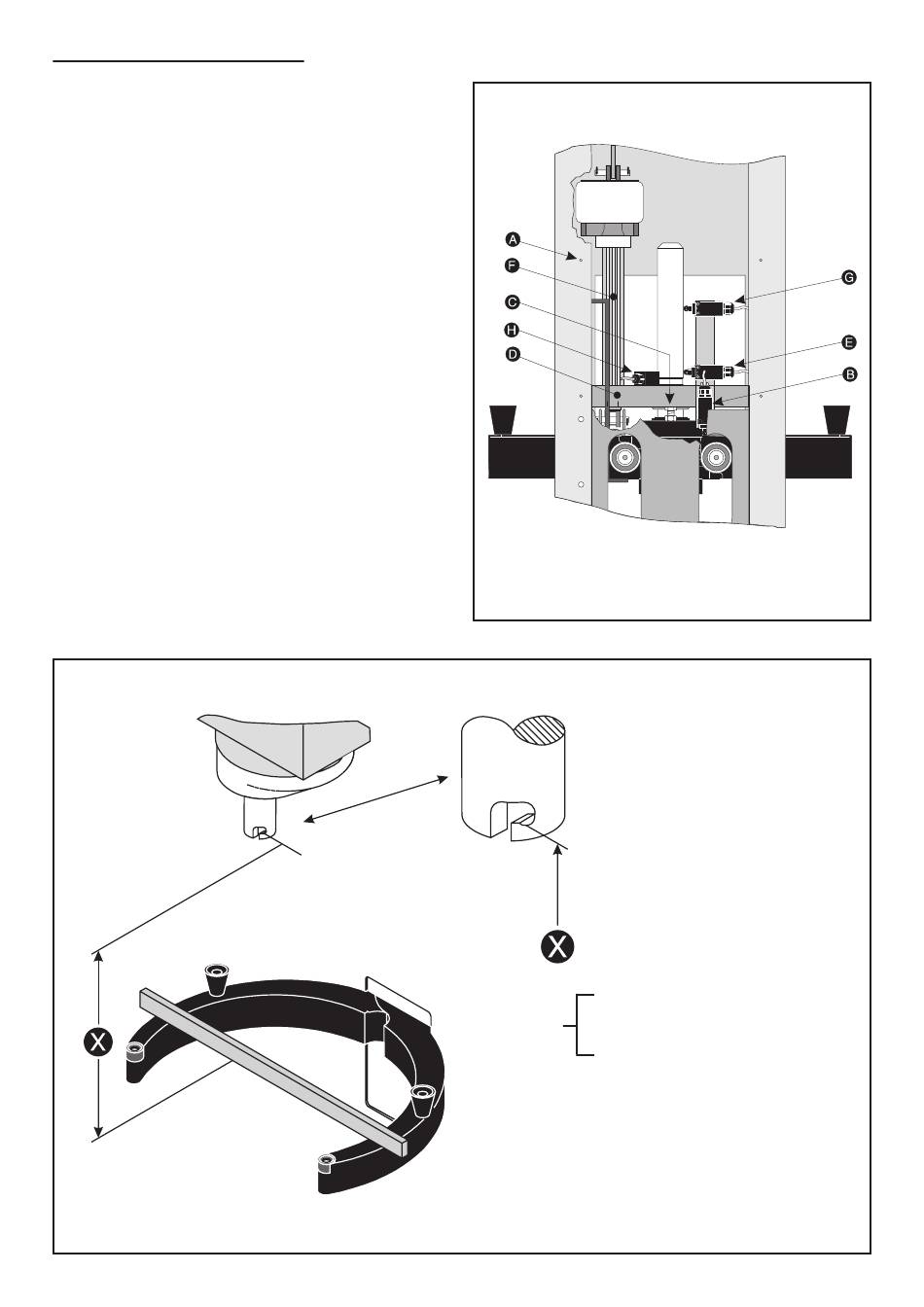

éGlaGe De la hauteur Du bol
•
Retirer les vis (A) de la plaque arrière du batteur et retirer
la plaque arrière.
•
La position haute du bol se règle à l'aide du microrupteur
(B) et de la vis butoir (C).
•
Effectuer le réglage de manière à activer le microrupteur
avant que la vis butoir ne touche la butée (D). Effectuer
le réglage, bol vide.
•
La position basse du bol est déterminée par le microrup-
teur (E).
•
Si le moteur de levage (F) a été remplacé; il faut vérifier
qu'il n'atteint pas ses positions extrêmes lorsque le bol
est, respectivement, monté et abaissé.
•
Le microrupteur (G) active la fonction « JOG » spéciale du
batteur lorsque le bol est environ à mi-hauteur. Voir page
4.
•
Le microrupteur (H) fait partie d'un circuit de sécurité spé-
cial qui interrompt la fonction « marche » du batteur lors-
que le bol est abaissé.
8
:
Réglage de la hauteur du bol
(X)
AR140
AR200
La distance (X) est mesurée entre la face inférieure du
trou de baïonnette et la face des bras supports sur la-
quelle repose le bol. Les bras supports doivent être mon-
tés en position normale de travail. Utiliser éventuellement
une règle en acier pour poser sur les bras supports.
Noter qu'il faut mesurer à partir de la face inférieure du
trou de baïonnette et non de la face inférieure de l'arbre
de baïonnette.
=
303,25 mm
=
378,00 mm
