ocaliSation De panneS
Contacter le fournisseur en cas d'autres défaillances.
Bruits claquants provenant de la partie fermée du batteur.
Le batteur commence à s'arrêter lors du pétrissage de
pâtes qui normalement ne présentent aucun problème.
Le batteur change spontanément de vitesse.
La vitesse minimum ou maximum change.
Le bol est trop ou pas suffisamment serré.
L'outil tape contre la paroi du bol.
L'outil tape contre le fond du bol.
Couper l'alimentation électrique avant toute intervention
r

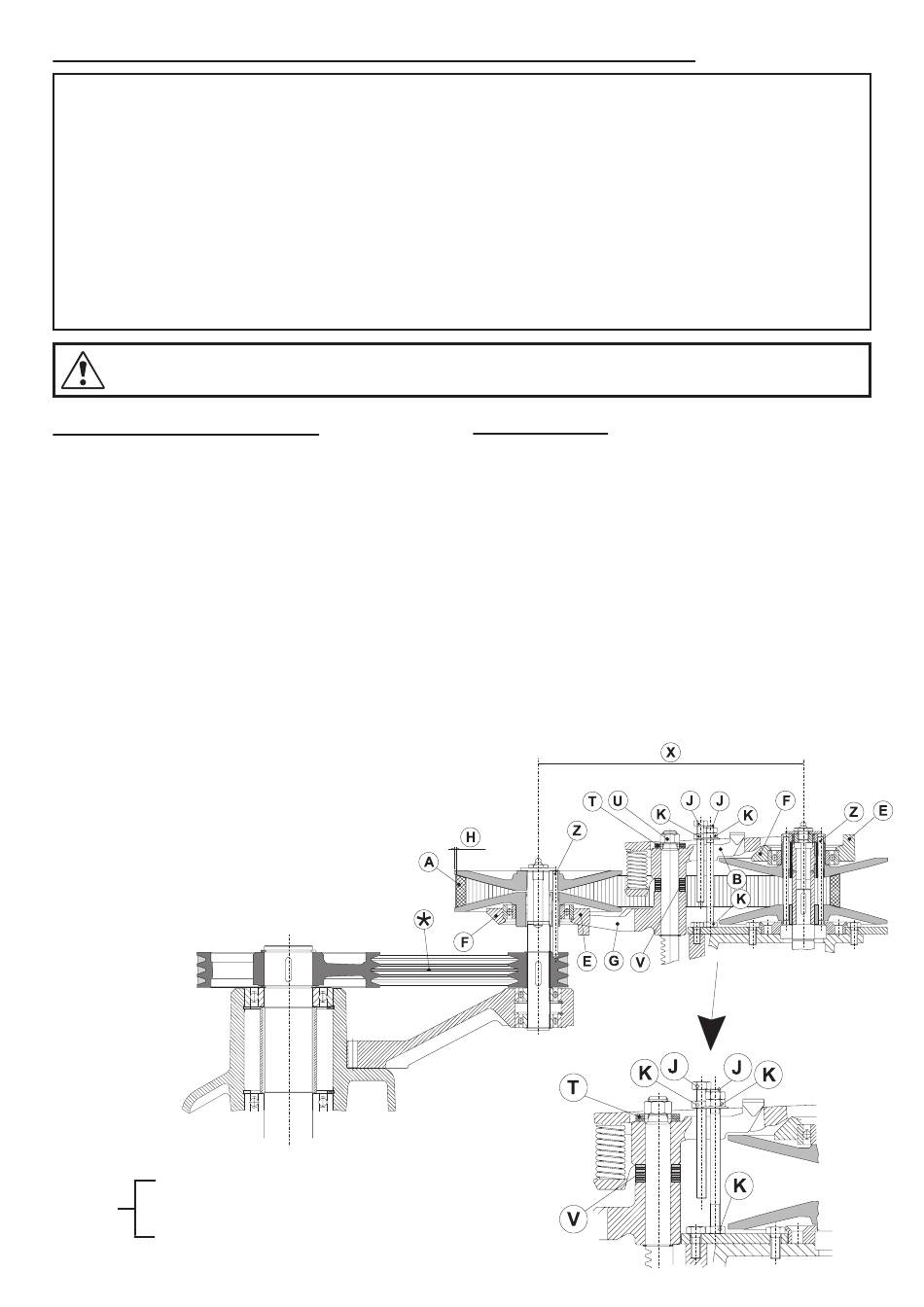

éGlaGe De la courroie Spéciale
L'écartement (X) n'est qu'indicatif car dépendant des tolé-
rances de fabrication de la courroie.
D'abord, tendre les courroies trapézoïdales (
1.
Tendre la courroie spéciale (A) en enlevant une ou deux
2.
rondelles de (V) ou (T).
Mettre en marche le batteur et resserrer l'écrou (U) en
3.
fonctionnement. Ne pas serrer trop fort.
Le taquet (E) sur la couronne (F) doit être placé: à l'in-
4.
térieur de la fourchette (G) sur la poulie intermédiaire à
l'extérieur de la fourchette (B) sur la poulie moteur.
A cause des tolérances dans le système de transmission,
5.
la courroie (A) peut toucher l'aiguille de la poulie après
avoir réglé la vitesse. Dans ce cas, réduire la distance (X)
puis régler à nouveau la vitesse.
Procéder à la section:
6.
"Réglage vitesse".
AR140
X :
AR200
:
:
*
=
305 mm +/- 3 mm
=
305 mm +/- 3 mm
7
S
olutionS propoSéeS
Réglage de la courroie spéciale
Réglage de la courroie spéciale
Réglage de la courroie spéciale
Réglage vitesse
Réglage du serrage du bol
Réglage du centrage du bol
Réglage de la hauteur du bol
r
éGlaGe ViteSSe
La butée (J) du levier de vitesse doit être réglée afin que la
1.
distance (H) soit comprise entre 1 et 2 mm en petite puis
grande vitesse respectivement. Resserrer le contre-écrou
(K) quand le réglage est obtenu.
).
A cause des tolérances dans le système de transmission,
2.
la courroie spéciale (A) peut toucher l'aiguille de la poulie
(Z) après avoir réglé la vitesse. Dans ce cas, réduire la
distance (X) (voir page 4), puis régler à nouveau la vi-
tesse.
:
:
