Trumpf TruTool N 200 Instructions De Service page 5

1 Rondelle de fermeture
2 Matrice
3 Poinçon
4 Guidage du poinçon
TruTool N 200
E521FR_04.DOC

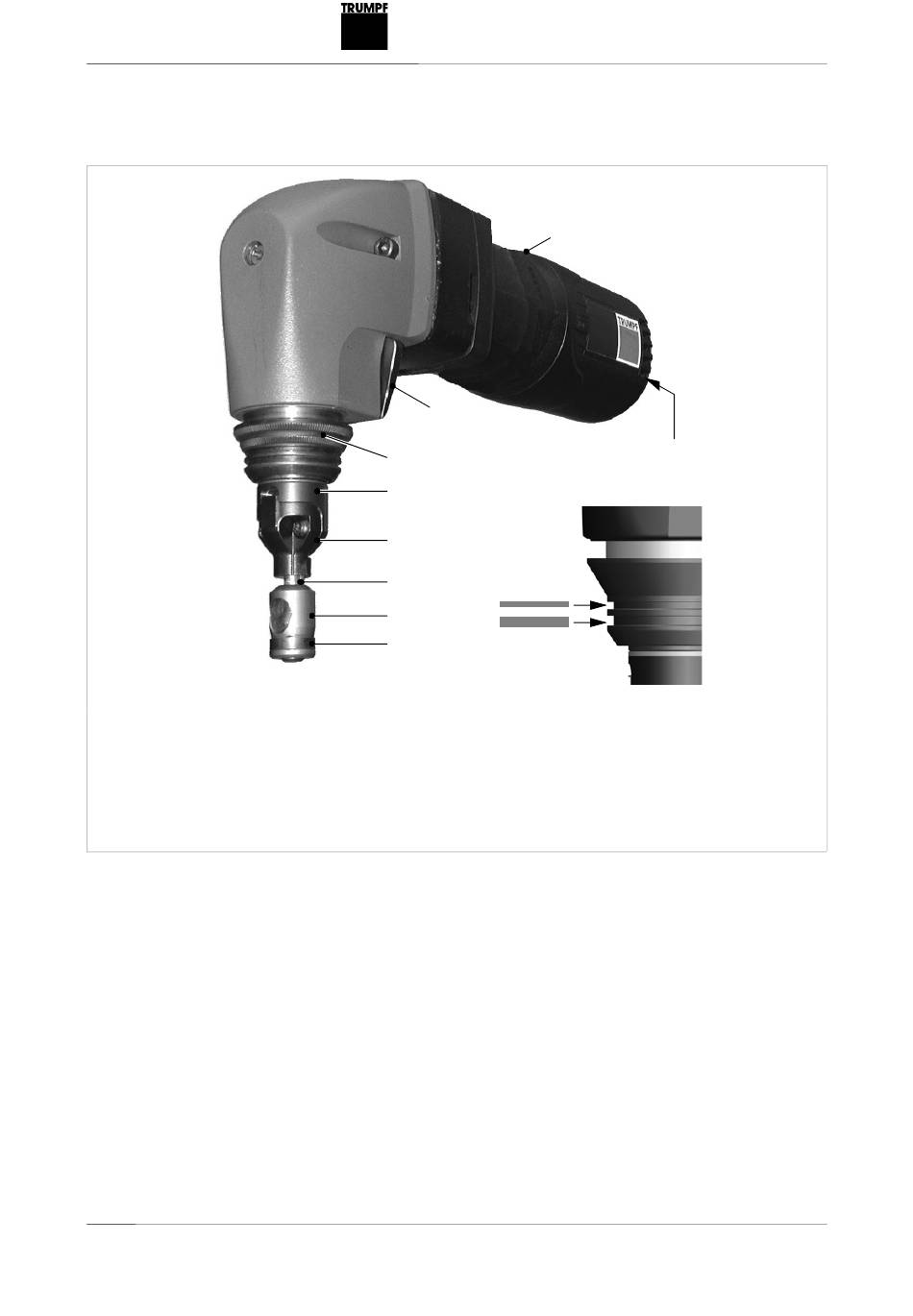

2. Description
7
6
5
4
3
10
2
11
1
5 Porte-matrice
6 Douille de référence de direction
de l'outil
7 Poignée de serrage de l'outil
8 Interrupteur marche/arrêt
8
9
9 Roulette de réglage de la vitesse
10 Epaisseur de tôle 1.5 mm
max. pour acier spécial jusqu'à
600N/mm²
11 Epaisseur de tôle 2.0 mm
max. pour acier jusqu'à 400/mm²
Description
Fig. 36729
5
