RENSEIGNEMENT
L'arbre de support des couteaux peut être tourné de 180 ° autour de l'axe longitudinal et de
180 ° autour de l'axe transversal en cas de maintenance.
Cela permet de prolonger considérablement la durée de vie de l'arbre de support des cou-
teaux, car 4 positions au total sont disponibles pour le support des couteaux.
Préparation
•
Pied à coulisse ou instrument de mesure similaire approprié
Condition préalable
•
Machine garée sur terrain plat, stabilisée et sécurisée contre tout roulage.
•
Tous les couteaux sont démontés.
•
Moteur du tracteur arrêté, frein serré et clé de contact retirée, à garder sur soi.
Procédure
►

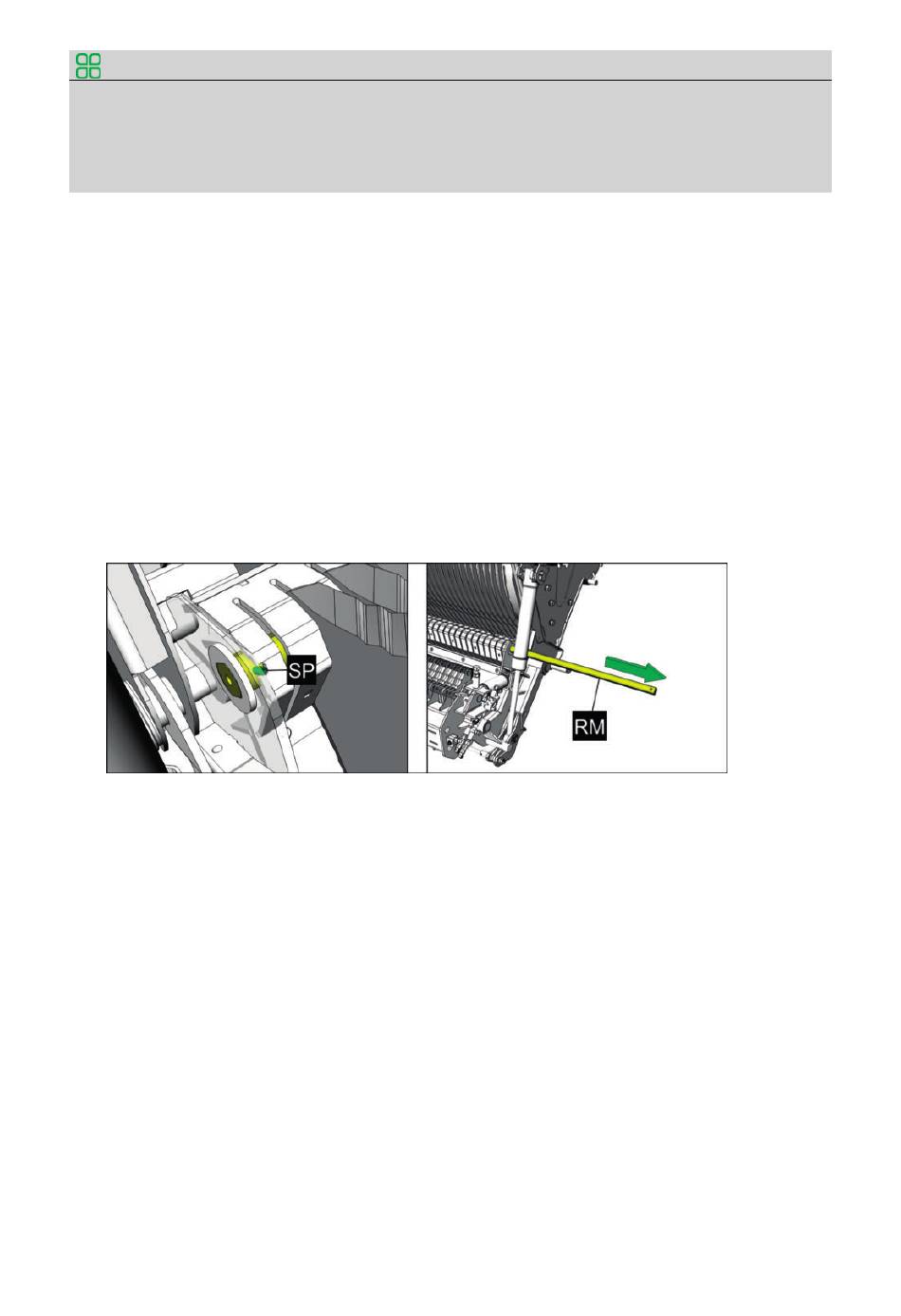

Afin de démonter l'arbre de porte-couteaux droit, retirer la goupille de serrage extérieure
(SP) sur les arbres de porte-couteaux gauche et droit et enfoncer l'arbre de porte-cou-
teaux gauche vers la droite au moyen d'un mandrin en cuivre jusqu'à ce que l'arbre de
porte-couteaux droit (RM) puisse être retiré.
►
Vérifier l'usure maximale admissible de 1,5 mm au niveau des points d'appui des cou-
teaux sur l'arbre de support des couteaux en les mesurant.
▷
Les signes d'usure possibles
1
Si l'usure de l'arbre porte-couteaux n'a atteint que la moitié de la valeur d'usure
maximale admissible, l'arbre porte-couteaux peut alors être monté dans la même
position jusqu'à la prochaine maintenance programmée.
2
Si l'usure de l'arbre porte-couteaux a déjà presque atteint la valeur d'usure maxima-
le admissible, il faut alors monter l'arbre porte-couteaux en le tournant de 180 °.
3
Si l'usure de l'arbre porte-couteaux a déjà atteint la valeur d'usure maximale admis-
sible dans les 4 positions possibles, l'arbre porte-couteaux doit alors être remplacé
par une nouvelle pièce. Voir liste de pièces.
►
Remonter l'arbre porte couteaux (correspondant à l'image d'usure) sur le côté droit.
►
Procéder de la même manière avec l'arbre couteaux gauche.
Original du mode d'emploi EUROPROFI 4510 L / D COMBILINE
1673.fr-FR.80Y.0
Maintenance prévisionnelle
| 303
