3 Aperçu des éléments de commandes et des symboles
2
1
8

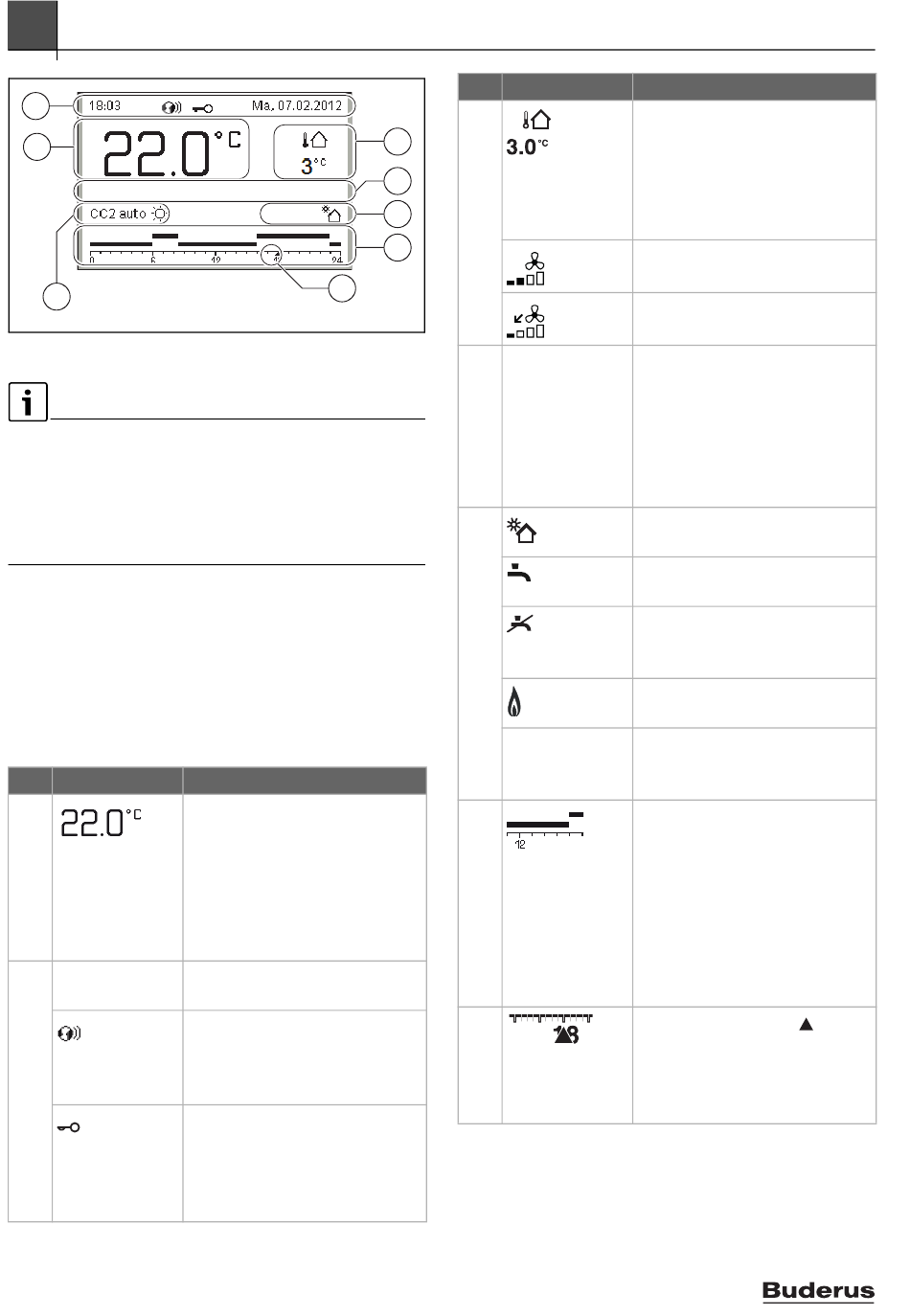

Fig. 2 Symboles sur l'écran principal (exemple)
L'écran principal concerne exclusivement le circuit de chauf-
fage/la zone de ventilation affiché(e). En actionnant les
touches man et auto ainsi que la modification de la tempéra-
ture ambiante/la vitesse de ventilation souhaitée sur l'écran
principal, on agit uniquement sur le circuit de chauffage/la zone
de ventilation affiché(e).
Alternance entre l'affichage standard pour le chauffage et la
ventilation :
▶ Enfoncer puis tourner le bouton de sélection ( fig. 1, [7])
jusqu'à ce que l'affichage passe de la zone de ventilation au
circuit de chauffage ou inversement.
▶ Attendre quelques secondes ou appuyer sur le bouton de
sélection pour confirmer.
Pos. Symbole
1
2 –
6
7
0010008036-001
Explication
Affichage de la valeur (affichage de
la température actuelle) :
• Température ambiante en cas
d'installation au mur
• Température du générateur de
chaleur en cas de montage sur
le générateur de chaleur.
Ligne d'info : affichage du jour, de
l'heure et de la date
Ligne infos : le module de commu-
nication est dans le système et la
liaison avec le serveur du fabricant
est activée.
Ligne d'info : le verrouillage des
touches est actif (maintenir la
touche auto et le bouton de sélec-
tion pour activer ou désactiver le
verrouillage des touches).
Pos. Symbole
3
3
4
5
6
4 –
5
B
6
7
Logamatic RC310 – 6721854435 (2021/01)
Explication
En cas de chauffage : affichage de
température supplémentaire (affi-
chage d'une température
supplémentaire) : température
extérieure, température du capteur
solaire ou d'un système ECS.
En cas de ventilation : affichage de
la vitesse de ventilation
En cas de ventilation : protection
antigel (ventilation réduite)
Information texte : par ex. la dési-
gnation de la température actuelle
( fig. 2, [1]) ; aucune désigna-
tion ne s'affiche pour la tempéra-
ture ambiante. En cas de défaut,
une remarque s'affiche jusqu'à ce
que le défaut soit éliminé.
Infographie : la pompe solaire est
en marche.
Infographie : la production d'eau
chaude sanitaire est active
Infographie : la production d'eau
chaude sanitaire est arrêtée ou
n'est pas installée
Infographie : le brûleur est en
marche (flamme)
Infographie : le générateur de cha-
leur est bloqué (par ex. par un
générateur de chaleur alternatif).
Programme horaire : représenta-
tion graphique du programme
horaire actif pour le circuit de
chauffage ou la zone de ventilation
affiché(e). La hauteur des barres
représente approximativement la
température ambiante ou la vitesse
de ventilation souhaitée dans les
différentes périodes.
Le marquage du temps
l'heure actuelle par étapes
de 15 minutes (= division de
l'échelle de temps) dans le pro-
gramme horaire.
affiche
