Extremis Marina Notice De Montage

Table
Masquer les pouces Voir aussi pour Marina:
Télécharger ce manuel
Table des Matières
Marina tables
Table des Matières
loading

Manuels Connexes pour Extremis Marina

Sommaire des Matières pour Extremis Marina

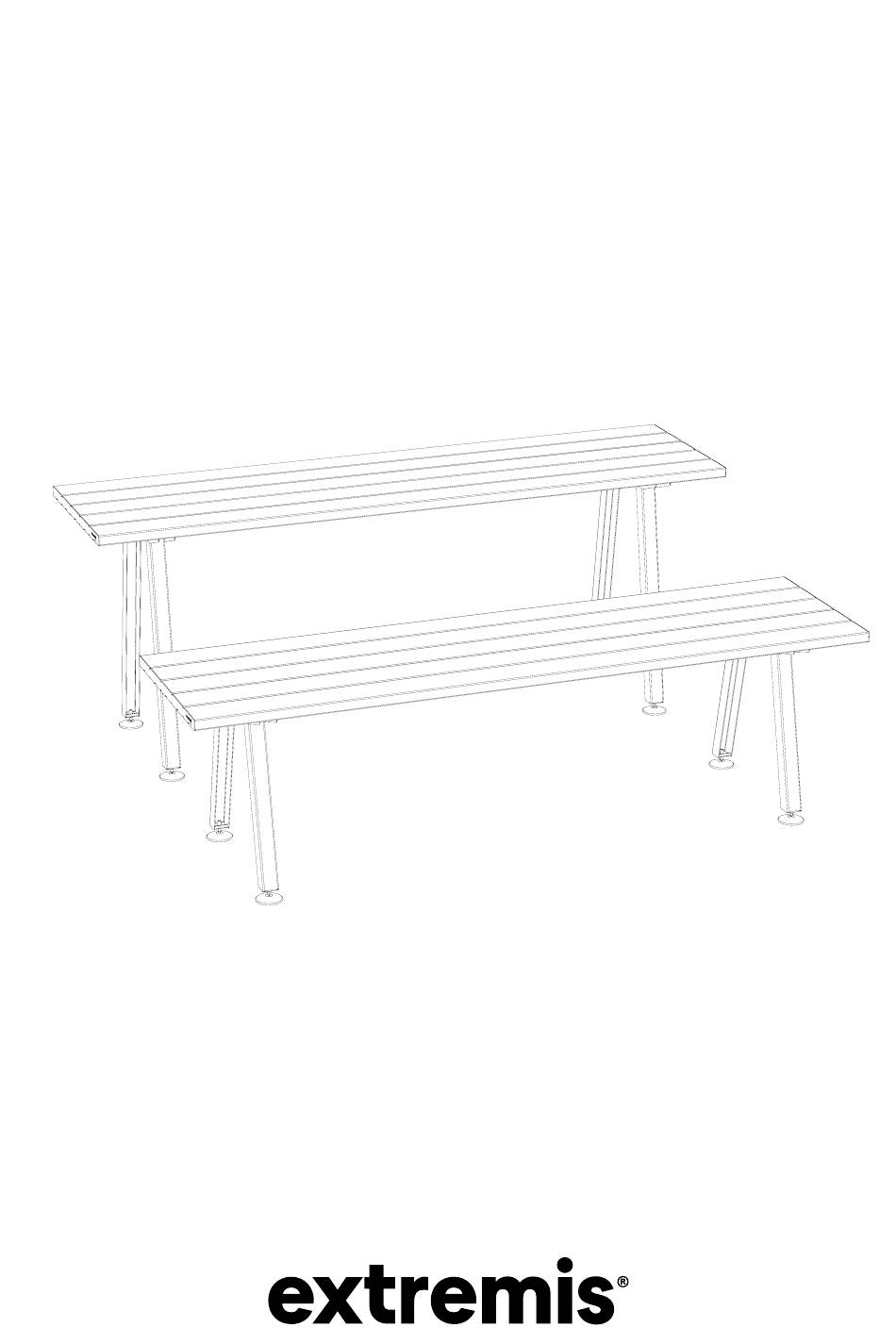

  • Page 1 Marina tables...
  • Page 2 IMPORTANT! VEUILLEZ LIRE TOUTES LES NOTES DE SÉCURITÉ ET LES INSTRUCTIONS ET CONSERVEZ-LE POUR RÉFÉRENCE ULTÉRIEURE! LE NON-RESPECT DE CES NOTES PEUT ENTRAÎNER DES BLESSURES GRAVES.

  • Page 4: Kit De Montage

    Table de matières Kit de montage  Montage Marina table (haute)  Montage ancrage au sol  Avertissements - Instructions - Entretien  Ce PDF est interactif Vous pouvez facilement naviguer dans ce manuel, en passant en douceur d’une page à l’autre.
  • Page 5 Kit de montage 13 x M6 13 x M6x16 13 x M6x20 MAR227 pour fixer le pied de table 13 x M5x12 MAR226 pour fixer les embouts 12 x spacer MAR208 plaques d’écartement pour fixer le dessus de table & bancs 13 x M6x20 MAR222 pour fixer le support...
  • Page 6 Kit de montage 2 x M8 2 x spacer 2 x 8,4 2 x plug 2 x stick screw 17,2x16 12x60 M8x100 2 x footcap MAR121 pour ancrage au sol...
  • Page 7 N° 3 - 4 45’ Placez les profils sur une surface protégée S’il y a plus de deux pieds, assurez-vous que les croix situées sur la face inférieure des profilés sont orientées dans la même direction 7 - Marina tables...
  • Page 8 MAR208 Insérez des plaques d’écartement entre les profilés, à environ 40 cm de 10/12 x spacers l’extrémité 8 - Marina tables...
  • Page 9 MAR226 Procéder de même pour les deux 10/12 x M5x12 côtés - Serrez tous les boulons! 9 - Marina tables...
  • Page 10 MAR227 par pied Serrez tous les boulons! 12 x M6 12 x M6x16 10 - Marina tables...
  • Page 11 Répétez les étapes 4a - 4b pour chaque jeu de pieds et mettez-les de côté 11 - Marina tables...
  • Page 12 MAR227 par pied Procéder de même pour toutes les 10/12 x M6x20 pieds - Serrez tous les boulons! 12 - Marina tables...
  • Page 13 MAR222 Profilé de renforcement uniquement pour les tables dont la longueur entre deux pieds est su- périeure à 210 cm - Serrez tous les boulons! 5/6 x M6x20 13 - Marina tables...
  • Page 14 Retirer tous les plaques d’écartement 14 - Marina tables...
  • Page 15 Mettez la table à niveau en ajustant les cales de mise à niveau Serrez le boulon! 15 - Marina tables...

  • Page 16: Ancrage Au Sol

    Ancrage au sol 30’ Retirez les pieds 16 - Marina tables...
  • Page 17 5 profilés = 62 cm 6 profilés = 76,5 cm L = distance entre le centre des pieds 17 - Marina tables...
  • Page 18 Largeur 18 - Marina tables...
  • Page 19 Si le set d’ancrage au sol a été commandé ultérieurement, les écrous se trouvent probablement encore dans les pieds. Dévissez les écrous à l’aide d’une perceuse de ø12 19 - Marina tables...
  • Page 20 MAR225 par pied ø12 mm 2 x plug MAR225 par pied 5,5 cm 2 x stick screw 20 - Marina tables...
  • Page 21 MAR225 par pied 2 x spacer MAR225 par pied 2 x M8 2 x 8,4 Serrez tous les boulons! 21 - Marina tables...

  • Page 22: Avertissements Instructions De Montage Entretien

    Avertissements Instructions de montage Entretien Avertissements  Instructions de montage  Entretien ...

  • Page 23: Avertissements

    Avertissements Général • N’utilisez pas d’outils pointus pour ouvrir l’emballage. • Nous déconseillons fortement d’utiliser des outils électriques. • Risque de trébuchement, attention à la marche. • N’éteignez pas de cigarettes sur la table. • Ne résiste pas aux graffitis. •...

  • Page 24: Fibre De Verre Laqué

    • Ignifuge- NEN-EN13501-1 A2-sl - Satisfaisant aux mêmes critères que la classe B pour l’essai SBI selon EN13823. De plus, dans les conditions d’un feu complètement développé, ces produits ne contribueront pas de manière significative à la charge calorifique et à la croissance du feu. •...
  • Page 25 Instructions de montage 1 - 2 - 3 - ... Regardez les dessins, à partir de la page 7 Marina tables (p7) 1. Placez les 5 ou 6 profilés de table sur le sol, fentes vers le haut, et utilisez l’emballage comme protection. Veillez à ce que les croix de la face inférieure des profilés soient orientées dans le même sens.
  • Page 26 8. Mettez la table à niveau en ajustant les cales de mise à niveau et fixez-les en serrant l’écrou contre le pied. Ancrage au sol (p16) 1. Retirez les petits pieds réglables déjà installés. 2. a. Dimension de la largeur: Plateau de table à 5 profilés = 62 cm | Plateau de table à...

  • Page 27: Entretien

    Thermolaquage NETTOYAGE Régulièrement Utilisez de l’Extremis Multicleaner, un détergent 100% biodégradable ou un produit de nettoyage classique. Evitez d’utiliser des produits agres- sifs. Il est préférable de nettoyer ces surfaces avec un produit de nettoya- ge neutre dilué dans l’eau.
  • Page 28 TACHES DE LIQUIDES Immédiatement après utilisation Il est préférable de traiter une tache de liquide immédiatement, avec une feuille de papier essuie-tout. Plus vous le faites vite, plus elle serafacile à éliminer.
  • Page 29 Tous droits réservés. Sauf indication contraire, tous les dessins et photographies contenus dans cette publication sont protégés par le droit d’auteur et sont la propriété d’Extremis. Aucun élément de la présente publication ne peut être copié ou distribué sans l’accord écrit préalable d’Extremis. Les noms des auteurs des photographies dont nous ne détenons pas les droits sont mentionnés ici.
