7.1 Réglages pour les installations solaires

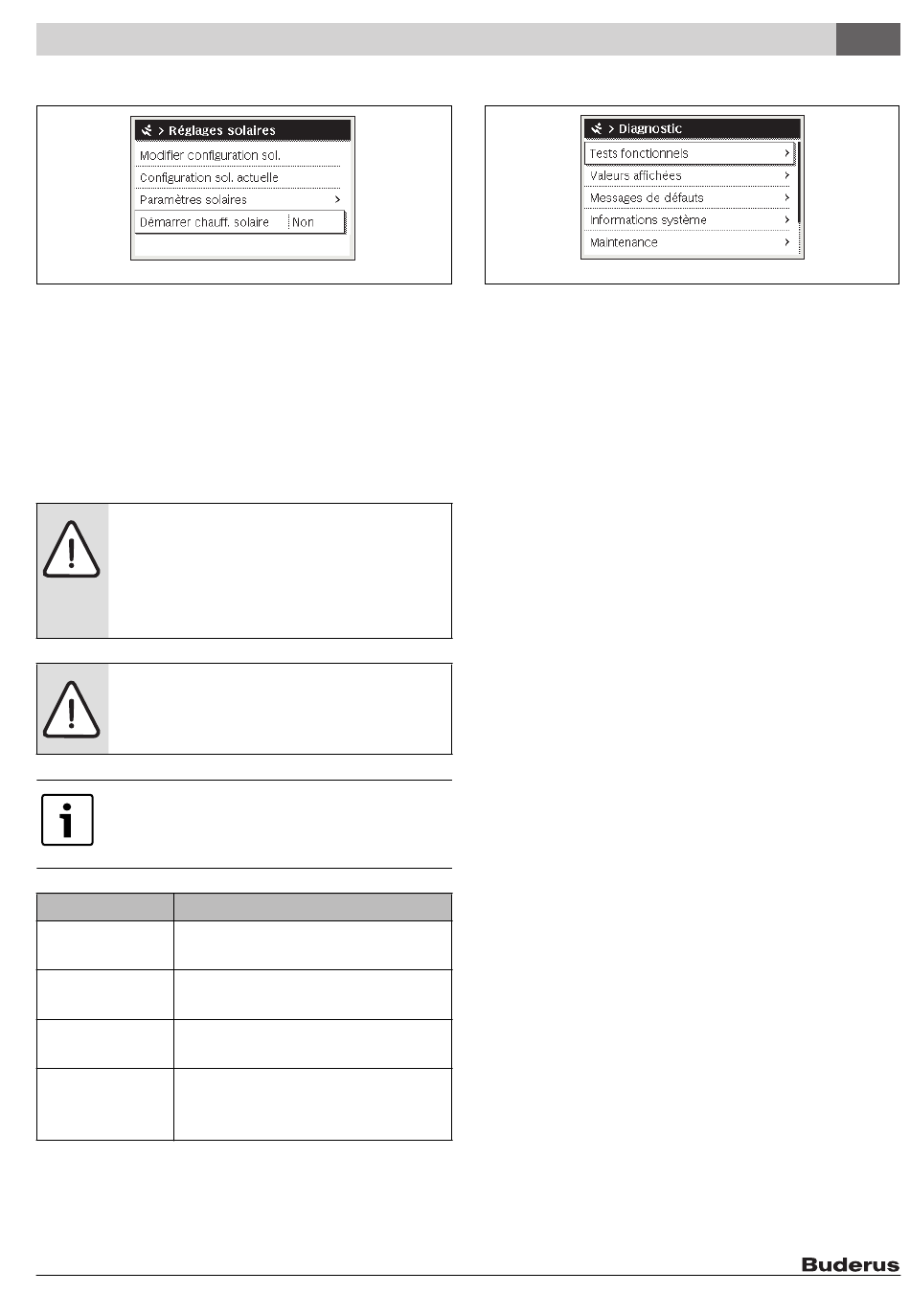

Fig. 10 Menu réglages solaire
En cas d'installation solaire avec extension de fonction, les
menus et options correspondants sont disponibles. Les menus
correspondant à l'installation solaire sont décrits en détails
dans la notice du module en place.
Dans le menu Réglages solaires, tous les sous-menus indiqués
dans le tabl. 9 sont disponibles sur toutes les installations
solaires.
AVERTISSEMENT : Risques de brûlure !
▶ Si les températures d'eau chaude sanitaire
sont réglées à plus de 60 °C ou si la désin-
fection thermique est activée, un mitigeur
thermostatique doit être installé.
AVIS : Dégâts sur l'installation !
▶ Remplir et purger l'installation solaire
avant la mise en service.
Si la surface des capteurs solaires installés est
mal réglée, le rendement solaire sera mal affi-
ché dans le menu Info !
Menu Finalité du menu
Modifier configura- Configuration graphique de l'installation
tion sol. solaire
Configuration sol. Représentation graphique de l'installa-
actuelle tion solaire configurée
Paramètres Réglages pour l'installation solaire en
solaires place
Démarrer chauff. Une fois que tous les paramètres néces-
solaire saires sont réglés, l'installation solaire
peut être mise en service.
Tab. 9 Réglages généraux de l'installation solaire
Logamatic SC300 – 6 720 808 782 (2013/11)
6 720 808 782-07.1O
7.2 Menu diagnostic
Fig. 11 Menu Diagnostic
Le menu de service Diagnostic comprend plusieurs outils pour
le diagnostic. Veuillez tenir compte du fait que l'affichage des
différents points de menu dépend de l'installation.
7.2.1 Menu test de fonctionnement
Ce menu permet de tester chaque composant actif de l'installa-
tion de chauffage individuellement. Si dans ce menu Activer
tests fonctionnels est réglé sur Oui, le mode chauffage normal
est interrompu sur l'ensemble de l'installation. Tous les
réglages sont conservés. Les réglages de ce menu sont provi-
soires et seront réinitialisés aux valeurs de base dès que Acti-
ver tests fonctionnels est réglé sur Non ou que le menu Tests
fonctionnels est fermé. Les fonctions disponibles et les possi-
bilités de réglage dépendent de l'installation de chauffage.
Le test de fonctionnement est effectué en réglant les valeurs de
réglage des composants indiqués de manière appropriée. Il est
possible de vérifier sur le composant concerné si le brûleur, le
mélangeur, la pompe ou la vanne réagissent de manière
conforme.
Par ex., la pompe solaire peut être testée :
• Arrêt : la pompe s'arrête.
• Marche : la pompe se met en marche.
7.2.2 Menu valeurs moniteur
Ce menu permet d'afficher les réglages et valeurs de mesure de
l'installation solaire. Il est par ex. possible d'afficher ici la tem-
pérature actuelle du ballon ou la température du capteur.
On peut également sélectionner ici des informations détaillées
relatives aux éléments de l'installation comme la piscine. Les
informations et valeurs disponibles dépendent de l'installation
en place. Tenir compte de la documentation technique des
modules et autres composants de l'installation.
7.2.3 Menu messages de défauts
Ce menu permet de sélectionner les défauts actuels ainsi que
l'historique des défauts.
