3.4 Raccordement électrique
Le module de commande est alimenté en énergie par le câble
BUS.
La polarité des fils est indifférente.
Si la longueur totale maximale des connexions
BUS entre tous les participants BUS est dépas-
sée ou en cas de réseau en anneau dans le sys-
tème BUS, l'installation ne peut pas être mise
en service.
Longueur totale maximale des connexions BUS :
• 100 m avec section de conducteur de 0,50 mm
• 300 m avec une section de conducteur de 1,50 mm
▶ Si plusieurs participants BUS sont installés, respecter la
distance minimale de 100 mm entre les différents partici-
pants BUS.
▶ Si plusieurs participants BUS sont installés, les raccorder
soit en série soit en forme d'étoile.
▶ Pour éviter les influences inductives : poser tous les câbles
basse tension séparément des câbles conducteurs de ten-
sion réseau (distance minimale 100 mm).
▶ En cas d'influences inductives externes (par ex. installa-
tions photovoltaïques), les câbles doivent être blindés (par
ex. LiYCY) et mis à la terre unilatéralement. Ne pas raccor-
der le blindage à la borne de raccordement pour conduc-
teur de protection dans le module mais à la mise à la terre
de la maison, par ex. borne libre du conducteur de protec-
tion ou conduite d'eau.
▶ Etablir la connexion BUS avec le module solaire.
Logamatic SC300 – 6 720 808 782 (2013/11)

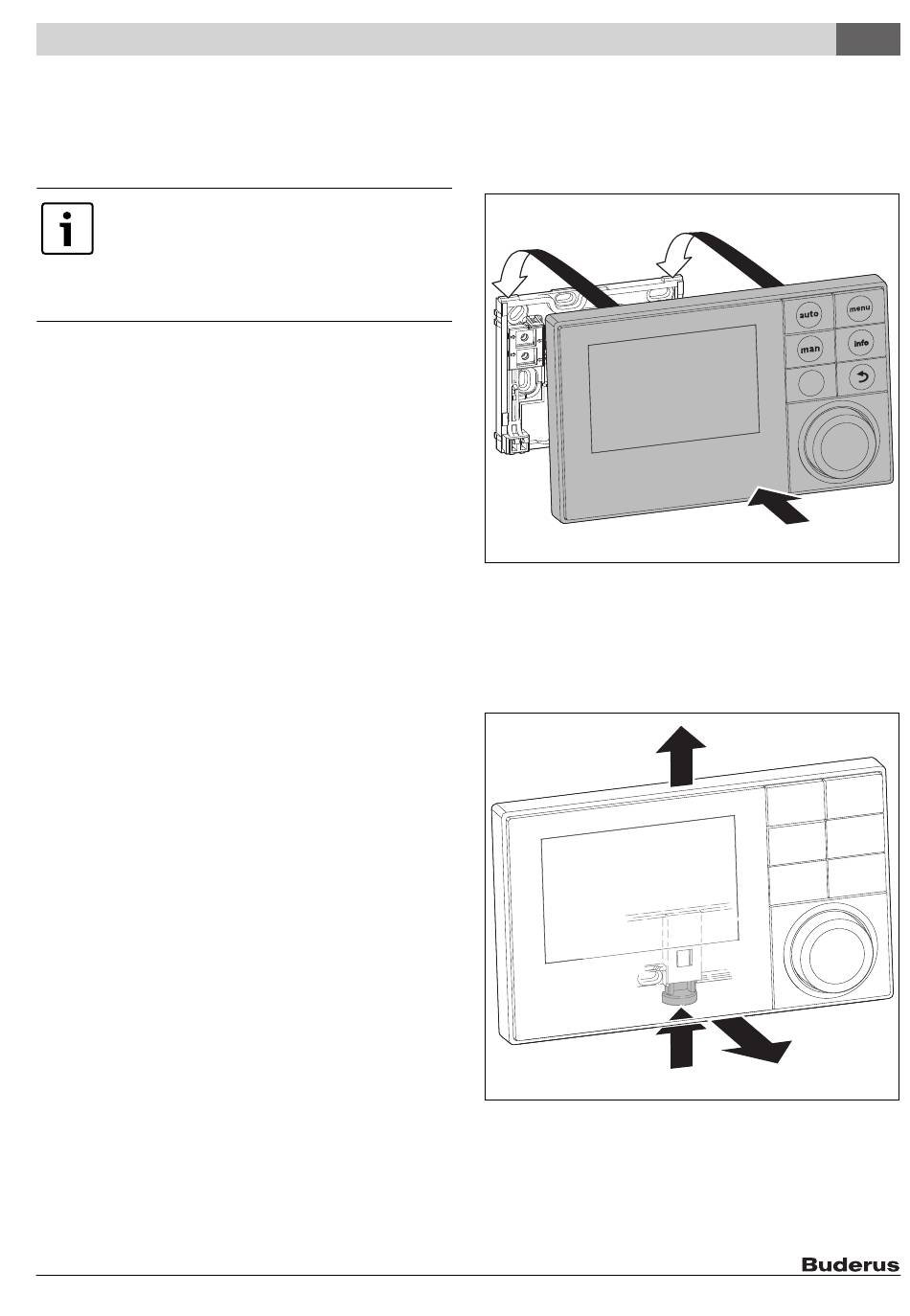

3.5 Suspendre ou retirer le module de commande
Accrocher le module de commande
▶ Accrocher le module de commande en haut.
▶ Enclencher le module de commande en bas.
1.
2
2
.
Fig. 4
Retirer le module de commande
▶ Appuyer sur le bouton dans le bas du support.
▶ Tirer sur le module en bas vers l'avant.
▶ Retirer le module par le haut.
Fig. 5
Installation
1.
Accrocher le module de commande
3.
1.
Retirer le module de commande
3
fa v fa v
2.
6 720 645 480-05.1O
2.
6 720 645 480-06.1O
