Installation
3
3 Installation
Vous trouverez le schéma détaillé de l'installation pour le mon-
tage des composants hydrauliques et modules ainsi que des
éléments de commandes correspondants dans les documents
techniques de conception ou dans l'appel d'offre.
AVERTISSEMENT : Risque de brûleur !
Si les températures d'eau chaude sanitaire
sont réglées à plus de 60 °C ou si la désinfec-
tion thermique est activée, un mitigeur ther-
mostatique doit être installé.
DANGER : Risques d'électrocution !
▶ Avant l'installation de ce produit :
débrancher le générateur de chaleur et
tous les autres participants BUS sur tous
les pôles du réseau électrique.
3.1 Types d'installation
Le procédé d'installation du module de commande dépend de
son utilisation et de la structure de la totalité de l'installation
( chap. 2, page 4).
3.2 Lieu d'installation du module de commande
Nous recommandons d'installer le module de commande dans
la zone de séjour pour une utilisation directe et la facilité
d'accès.
3.3 Installation dans la pièce de référence
La surface de pose sur le mur doit être plane.
▶ Installer le support sur un mur ( fig. 3).
6
6 mm 6 mm
3,5 mm

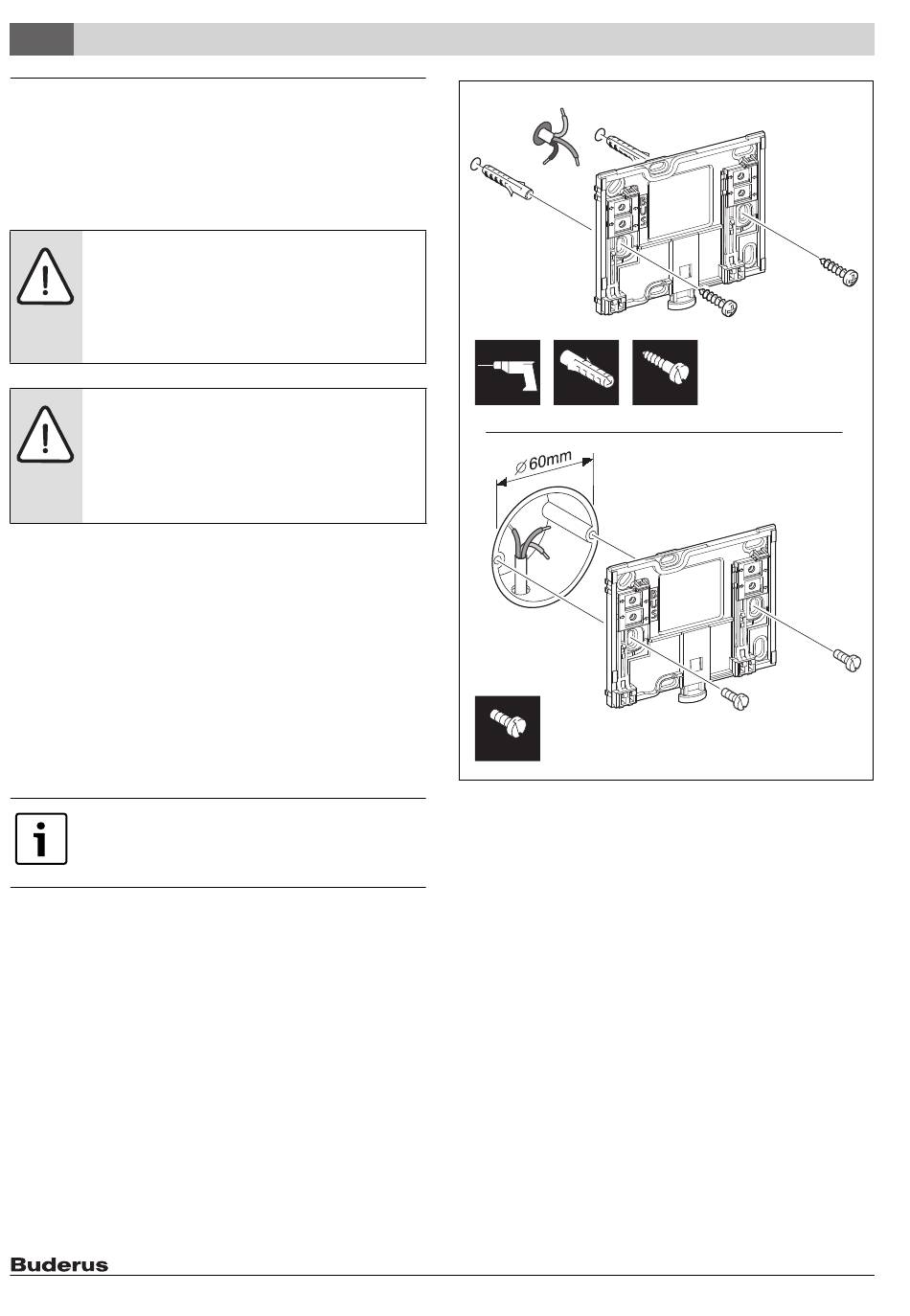

Fig. 3 Installation du support
BUS Raccordement connexion BUS
Logamatic SC300 – 6 720 808 782 (2013/11)
3,5 mm
6 720 645 407-04.1O
