Buderus Logamatic SC300 Notice D'installation page 9

 fig. 6, page 8
Pos. Elément Désignation Explication
6 Touche retour ▶ Appuyer pour passer au niveau de menus supérieur ou pour annuler une valeur modifiée.
7 Bouton de
sélection
Tab. 5 Éléments de commande
4.2 Aperçu des symboles sur l'écran
1
4

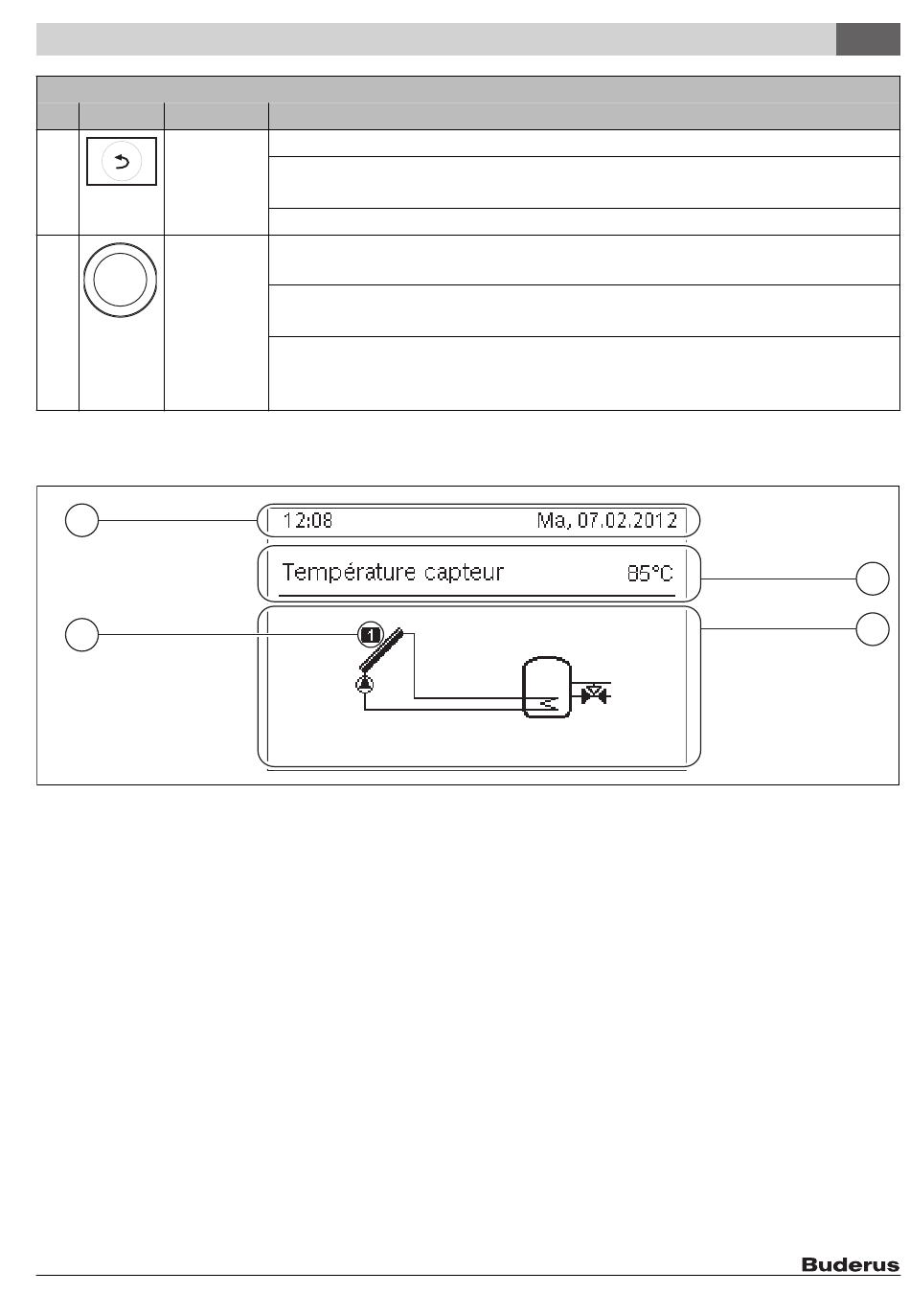

Fig. 7 Exemples de symboles affichés sur l'écran standard
[1] Ligne d'informations – Affichage du jour, de l'heure et de la date
[2] Texte d'information – Affichage de la désignation de la sonde de température représentée actuellement et de la température
enregistrée à l'aide de cette sonde.
[3] Représentation graphique de l'installation solaire
[4] Numéro et position de la sonde de température
Logamatic SC300 – 6 720 808 782 (2013/11)
Si un entretien nécessaire ou un défaut s'affiche :
▶ Appuyer pour passer de l'écran standard à l'affichage des défauts.
▶ Maintenir pour passer d'un menu à l'écran standard.
▶ Tourner pour modifier une valeur de réglage (par ex. heure) ou pour sélectionner un menu
ou le point d'un menu.
Si l'écran est éteint :
▶ Appuyer pour allumer l'écran.
Si l'écran est allumé :
▶ Appuyer pour ouvrir un menu sélectionné ou le point d'un menu, pour confirmer une
valeur réglée (par ex. température) ou un message, ou pour fermer une fenêtre pop-up.
Principes d'utilisation de base
4
2
3
6 720 808 782-01.1O
9
