b.) Cas particulier
Vous avez un contacteur avec une bobine non alimentée en 220-240Vac (12VAC ou 24VAC):
1. Munissez-vous d'un relais (non fourni) qui doit :
•
avoir une tension de bobine identique à celle de la bobine de votre contacteur,
•
accepter au minimum 5 ampères sur ses contacts.

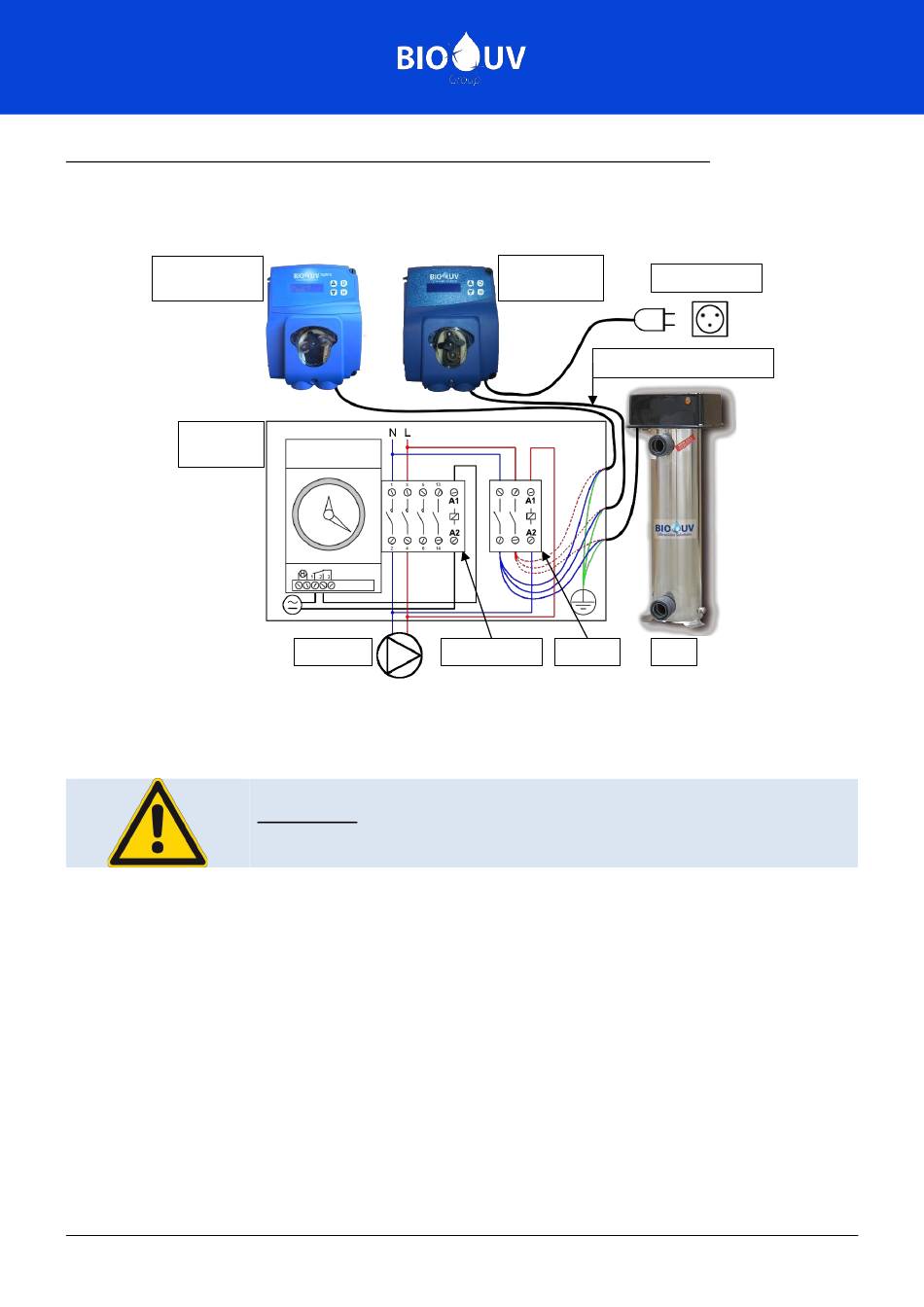

2. Raccorder le réacteur UV avec le relais comme indiqué ci-dessous :
Pompe
doseuse
Coffret de
filtration
Terre= Vert/jaune, L (Phase) = Marron (220-240Vac), N (Neutre) = Bleu
3. Brancher le réacteur UV à la sortie du relais.
4. Veillez à ce que le fusible ou le disjoncteur soit adapté à la puissance de tous les appareils raccordés.
Copyright BIO-UV Group – Marques, modèles et brevets déposés – Produit exclusif
UV_Piscine_Monolampe_(Francais) - DOC012564 - Ind. B00 - 12/05/2023
Horloge
Pompe
En aucun cas, il ne faut brancher le réacteur UV sur le même bornier que la ou
les pompes de filtration et/ou suppresseurs de votre installation.
Régulateur
de pH
Câble d'asservissement
Contacteur
Relai
Prise 220V
UV
Page 11
