5. Consignes pour le raccordement électrique
IMPORTANT :
a.) Cas général
Vous avez un contacteur avec une bobine en 220-240Vac :

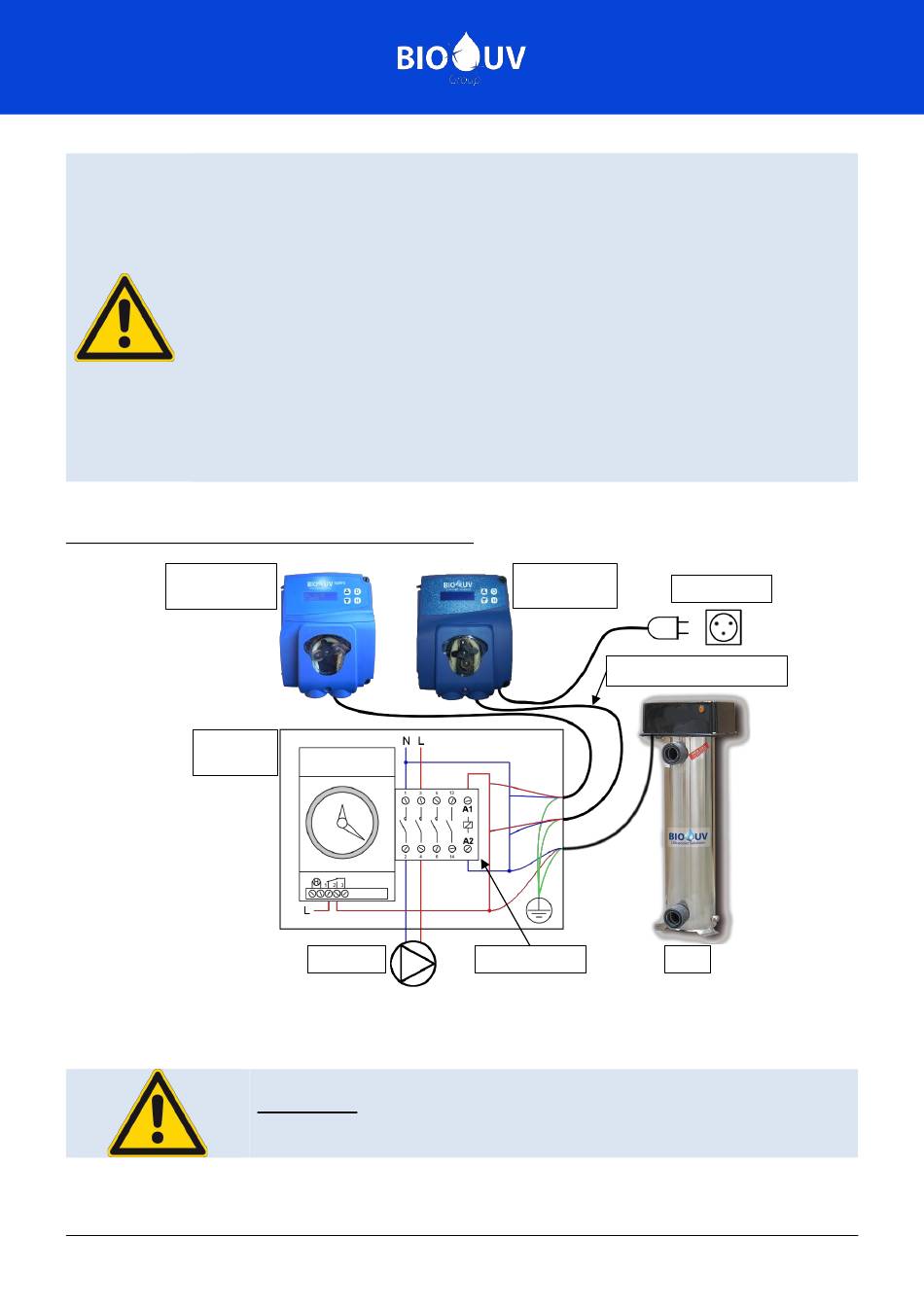

1. Raccorder le réacteur UV au coffret de filtration comme indiqué ci-dessous :
Pompe
doseuse
Coffret de
filtration
Terre= Vert/jaune, L (Phase) = Marron (220-240Vac), N (Neutre) = Bleu
2. Brancher le réacteur UV sur la bobine du contacteur (A1/A2)
3. Veillez à ce que le fusible ou le disjoncteur soit adapté à la puissance de tous les appareils raccordés.
Copyright BIO-UV Group – Marques, modèles et brevets déposés – Produit exclusif
UV_Piscine_Monolampe_(Francais) - DOC012564 - Ind. B00 - 12/05/2023
Les raccordements doivent être exécutés par un technicien qualifié.
Un dispositif à courant résiduel (RCD) ne dépassant pas 30mA doit être présent.
Un fusible 16A ou un disjoncteur thermique de calibre 16A-courbe C doit
également être installé sur l'alimentation de l'appareil. Ce disjoncteur doit être en
mesure de couper la phase et le neutre
La tension d'alimentation doit coïncider avec celle indiquée sur l'étiquette apposée sur
le côté de l'appareil.
L'alimentation de l'appareil BIO-UV ultraviolet doit être asservie à la filtration et donc
fonctionner en même temps que celle-ci =>le câble d'alimentation doit être raccordé à
la bobine du contacteur de pompe (temporisation) en 120/220 V (Attention au 380 V)
dans le coffret électrique général (Voir schéma de branchement électrique ci-dessous)
Avant de procéder aux raccordements, couper les alimentations électriques.
Un moyen de déconnexion doit être prévu sur l'alimentation de l'appareil pour
permettre une coupure complète conformément aux règles d'installation. Celui-ci doit
être repéré afin d'être identifié rapidement.
Un moyen de déconnexion doit être prévu dans les canalisations fixes conformément
aux règles d'installation.
Horloge
Pompe
En aucun cas, il ne faut brancher le réacteur UV sur le même bornier que la ou
les pompes de filtration et/ou surpresseurs de votre installation.
Régulateur
de pH
Câble d'asservissement
Contacteur
Prise 220V
UV
Page 10
