__ 4. Configurez le poste de travail ou l'ordinateur personnel qui sera connecté à l'unité centrale et
utilisé en tant que console.
Remarques :
a. Placez le poste de travail ou l'ordinateur personnel qui sera utilisé comme console de l'unité
centrale à moins de 6 mètres de l'unité centrale.
b. Configurez-le en suivant les instructions de la documentation qui l'accompagne.
__ 5. Procurez-vous un câble twinax et étiquetez-le "câble de console".

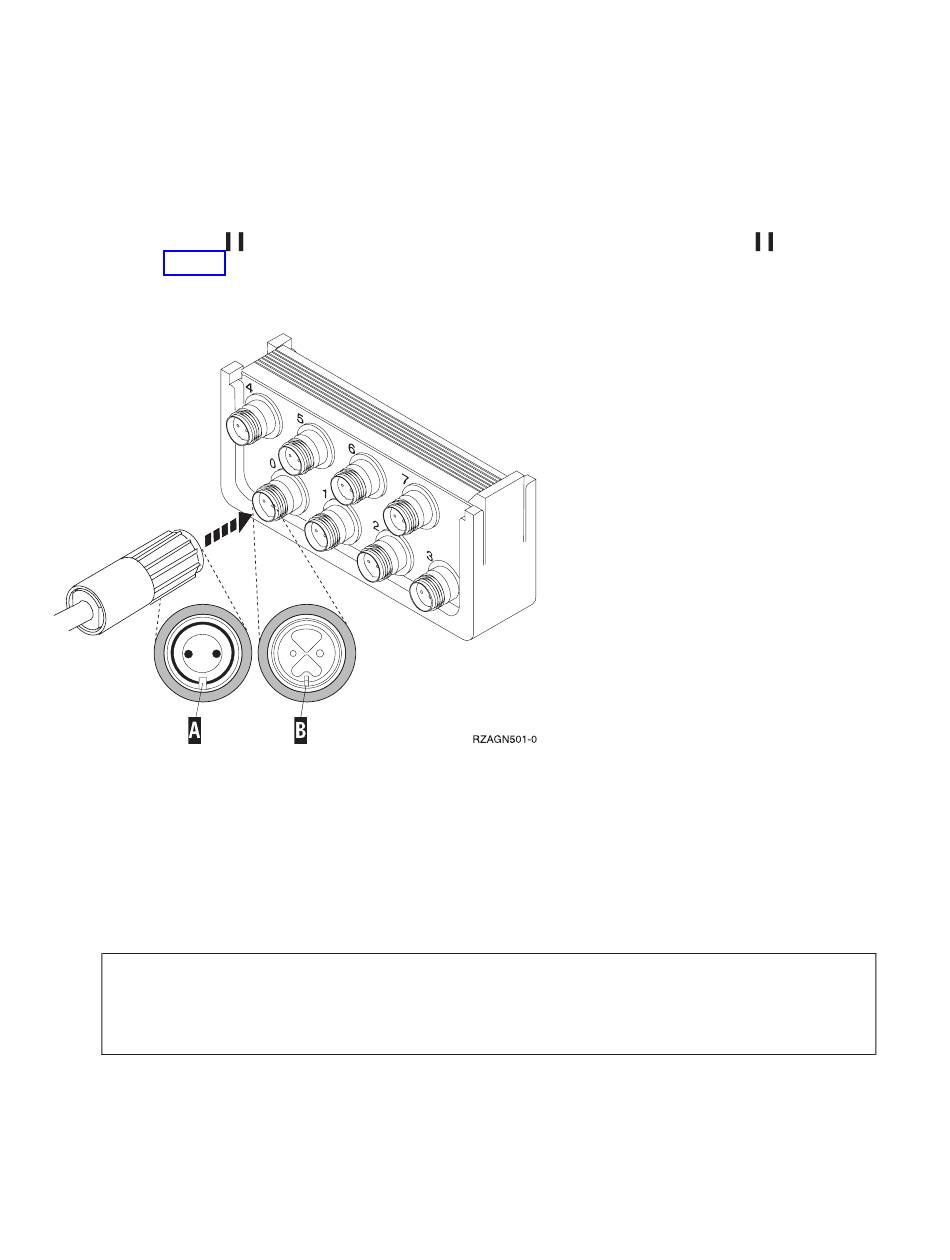

__ 6. Alignez l'ergot B du connecteur de câble twinax à 8 ports (port 0) avec l'encoche A du câble
twinax (figure 3).
Enfoncez la bague externe en la maintenant et faites-la tourner jusqu'à ce qu'elle soit verrouillée.
Figure 3. Où connecter le câble de console de l'unité centrale
__ 7. Connectez l'autre extrémité du câble de console twinax à l'ordinateur personnel ou au poste de
travail que vous utilisez comme console d'unité centrale.
Remarque : Vous devez définir l'adresse 0 pour l'adresse de votre poste de travail. Pour cela,
reportez-vous au manuel fourni avec votre dispositif.
__ 8. Placez le panneau arrière et les panneaux latéraux.
__ 9. DANGER
Un mauvais câblage du socle de prise de courant peut provoquer une mise sous tension
dangereuse des parties métalliques du système ou des unités qui lui sont raccordées. Il
appartient au client se s'assurer que le socle de prise de courant est correctement câblé et mis
à la terre afin d'éviter tout risque de choc électrique. (RSFTD201)
Branchez dans les socles de prise de courant les cordons d'alimentation :
v de l'unité centrale,
Remarque : Ne mettez pas l'unité centrale sous tension à ce stade.
v de la console de l'unité centrale.
6
Mise à niveau de la console Operations Console de l'unité centrale vers la console twinax (dispositif 5540) V5R3
