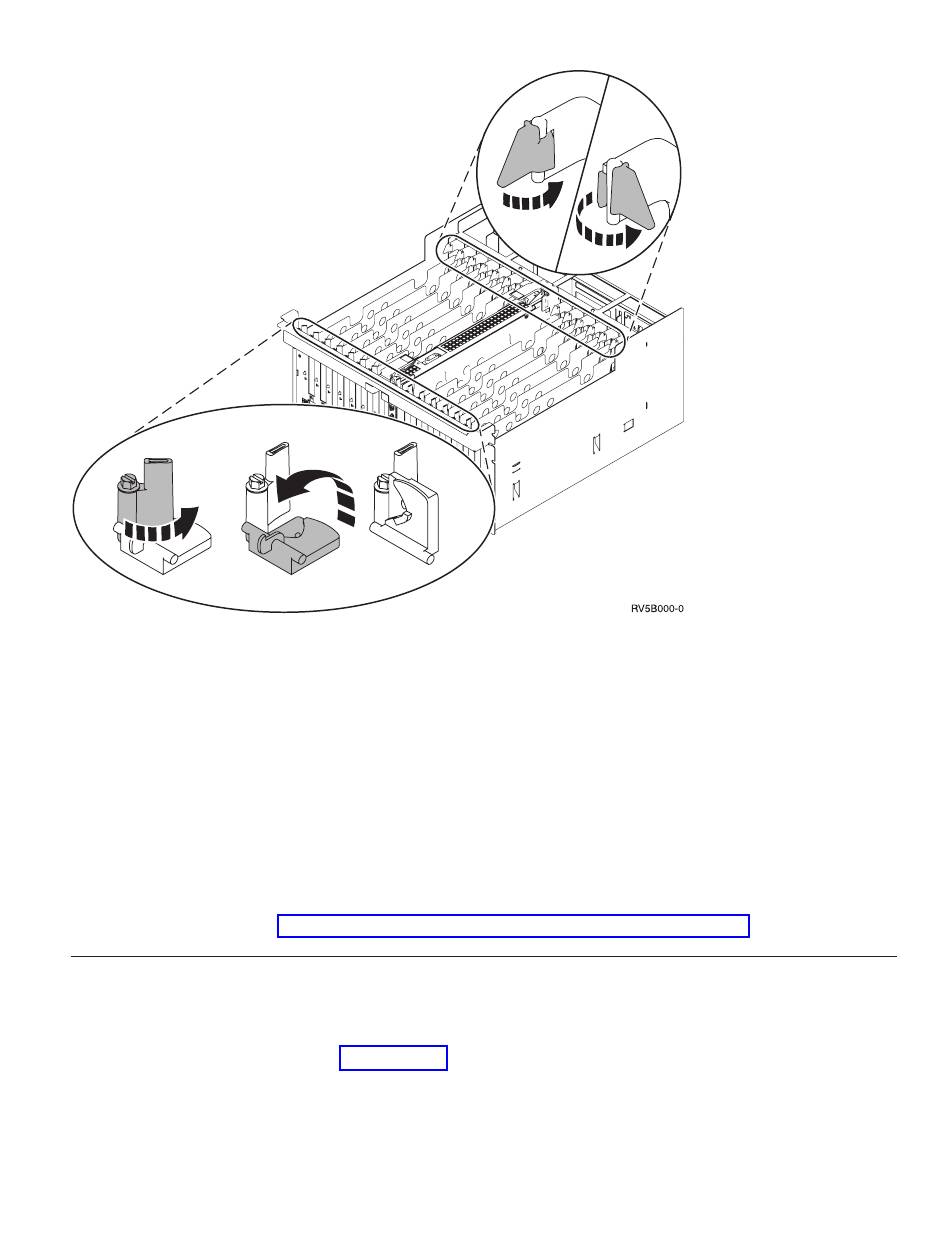

Figure 2. Exemples de loquets de cartes 830, 840, 870, 890, SB2, SB3 et 5079
__ 11. Enlevez le panneau obturateur de la carte.
__ 12. Avertissement : Les cartes sont fragiles.
v Tenez-les par les côtés.
v Evitez de poser vos doigts sur la zone de circuits imprimés.
v Utilisez un bracelet antistatique.
v Laissez-les dans leur emballage de protection jusqu'à leur installation.
__ 13. Alignez la carte sur les guide-ligne à l'intérieur de l'unité centrale et introduisez-la jusqu'à ce
qu'elle soit correctement connectée.
__ 14. Enfoncez le loquet noir et tournez l'autre loquet dans le sens des aiguilles d'une montre ou placez
la vis afin de fixer la carte.
__ 15. Passez à la section «Connexion du câble twinax et du câble de console twinax».
Connexion du câble twinax et du câble de console twinax
__ 1. Y a-t-il un câble connecté à la carte 2746 ?
__
Non : Passez à l'étape suivante.
__
Oui : Passez à l'étape 4, à la page 6.
__ 2. Procurez-vous le câble twinax à 8 ports (référence 21F5093) et apposez-y une étiquette, par
exemple, C06.
__ 3. Connectez ce câble au connecteur sur la carte 2746.
Remarque : Chacun des ports de ce câble pouvant accueillir sept dispositifs, 56 dispositifs peuvent
être connectés, mais seuls 40 peuvent être actifs.
Mise à niveau de la console Operations Console vers la console twinax
5
