SECTION 9 – DIRECTIVES POUR LE SOUDAGE MIG (GMAW)
9-1.

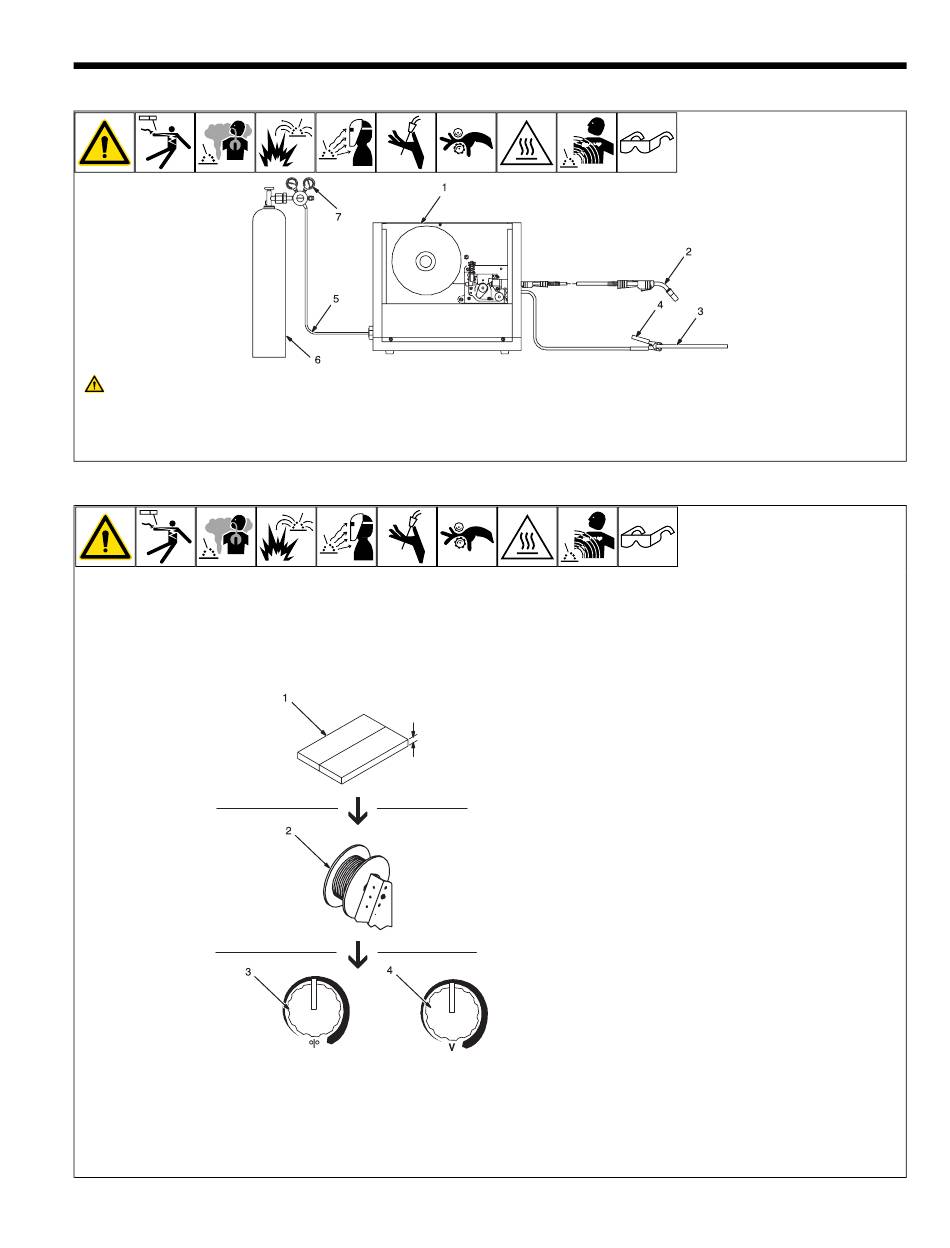

Raccordements types lors des procédés de soudage GMAW (MIG)
Weld current can damage electronic
parts in vehicles. Disconnect both
battery cables before welding on a
vehicle. Place work clamp as close
to the weld as possible.
9-2.
Paramètres de commande de procédés GMAW (MIG) types
OM-278174 Page 62
1 Distributeur de câble/Source d'alimenta-
tion de soudage
2 Pistolet
3
Pièce usinée
1/8 in.
(0.125 in.)
4 Pince de masse
5 Tuyau de gaz
6
Bouteille de gaz de protection
7 Régulateur/débitmètre
�
Ces paramètres sont uniquement indi-
qués en tant que lignes directrices. Le
matériau et le type de fil, la conception
du joint, l'agencement, le positionne-
ment, le gaz de protection, etc. affec-
tent
les
paramètres.
soudures pour vous assurer qu'elles
sont conformes aux spécifications.
1 Épaisseur du matériau
L'épaisseur du matériau détermine les para-
mètres de soudure.
Convertissez l'épaisseur du matériau en am-
pérage (A) :
0,001 po (0,025 mm) = 1 ampère
0,125 po (3,17 mm) ÷ 0,001 = 125 ampères
2 Sélectionnez la grosseur de fil
Reportez-vous au tableau ci-dessous.
3 Sélectionnez la vitesse d'alimentation du
fil (ampérage)
La vitesse d'alimentation des fils (ampérage)
contrôle la pénétration de la soudure. Repor-
tez- vous au tableau ci-dessous.
4 Sélectionnez la tension
La tension contrôle la hauteur et la largeur du
cordon de soudure.
Basse tension : embouts du fil en cours de
fonctionnement
Haute tension : l'arc est instable (projections)
Réglez la tension à mi-chemin entre la haute
tension et la basse tension et ajustez au be-
soin pour la soudure.
Testez
les
