Utilisation d'Auto-Set
13
11
12

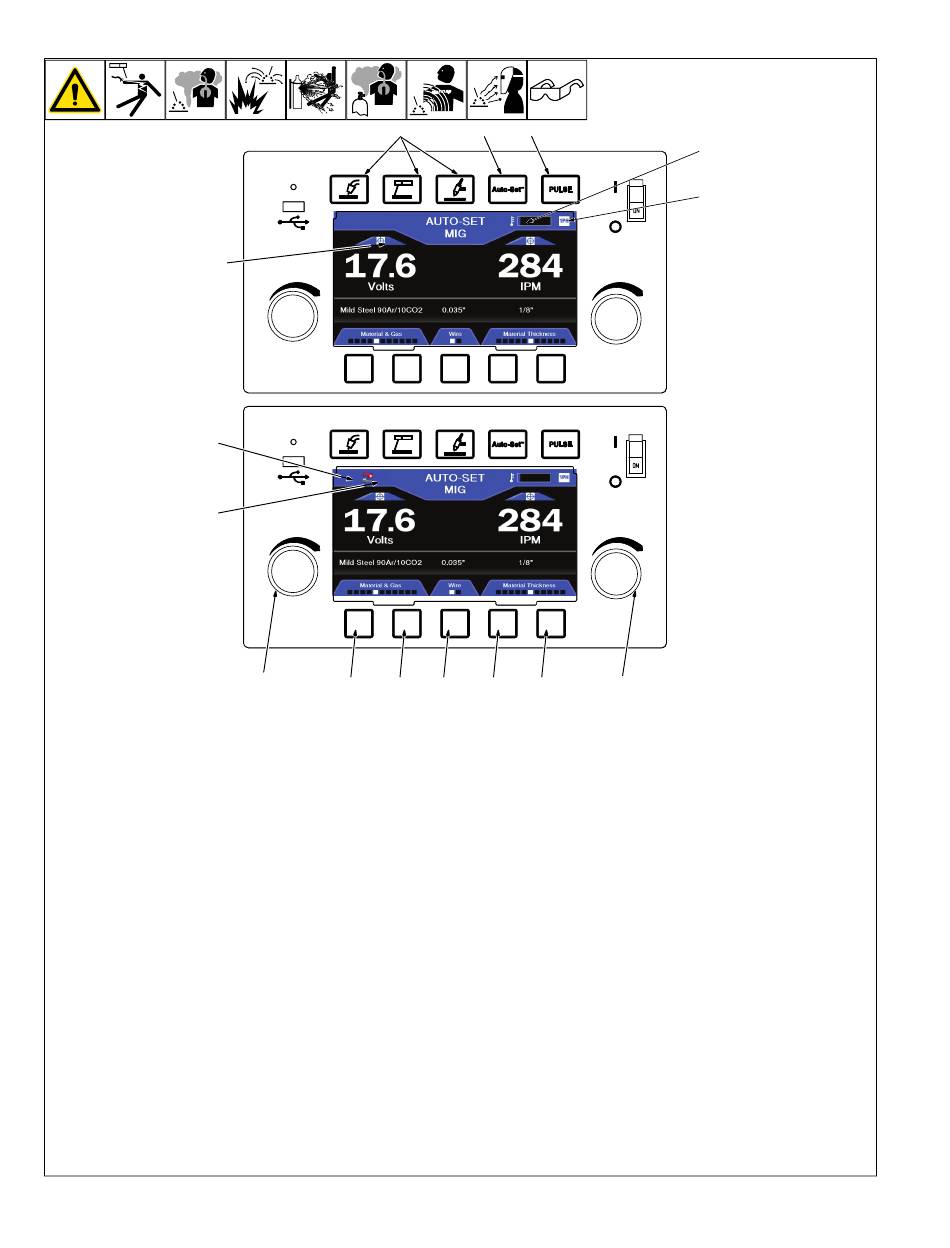

1 Boutons de processus
Sélectionner le procédé de soudage désiré.
2 Bouton Auto−Set (réglage automatique)
Appuyer sur le bouton pour activer ou dés-
activer la fonction Auto −Set (réglage
automatique).
3 Bouton Impulsions
Appuyez sur le bouton pour activer ou dés-
activer l'impulsion pour le processus MIG ou
TIG.
4 Matériau/gaz, tige et bouton gauche de
la télécommande TIG
5 Matériau/gaz, tige, et bouton droit de la
télécommande TIG.
Appuyez sur cette touche pour sélectionner
le matériau et le gaz pour MIG, la tige pour
Stick et l'état de la télécommande pour TIG.
Le bouton gauche déplace le curseur vers la
gauche, le bouton droit déplace le curseur
vers la droite.
6 Bouton du diamètre
OM-278174 Page 34
Une liste complète de pièces détachées est disponible sur www.MillerWelds.com
Elite
™
1
9
4
5
Sélectionne la taille du fil, de la tige ou du
tungstène pour le processus sélectionné.
7 Bouton gauche « Material Thickness »
(épaisseur du matériel)
8 Bouton droit « Material Thickness »
(épaisseur du matériel)
Utiliser pour sélectionner l'épaisseur du ma-
tériau. Le bouton gauche déplace le curseur
vers la gauche, le bouton droit déplace le
curseur vers la droite.
9 Bouton de gauche
Utilisez le bouton gauche pour affiner la ten-
sion en mode MIG, la longueur d'arc en
mode MIG pulsé et la fréquence d'impulsion
en mode TIG pulsé.
10 Bouton de droite
Utilisez le bouton droit pour affiner la vitesse
d'alimentation du fil en mode MIG et l'inten-
sité en mode Stick ou TIG.
2
3
10
6
7
8
�
11 Icône de sortie de soudage
Lorsqu'il est visible, indique que la sortie de
soudage est activée.
12 Icône de polarité de soudage incorrect
Lorsqu'il est visible, indique que les câbles
d'électrode et de travail doivent être
intervertis.
13 Témoin Bullseye
Représente les paramètres d'usine par
défaut.
14 Thermomètre
Indique du facteur marche.
15 Indicateur de phase d'entrée
14
15
277656-C
Lors de l'utilisation d'un pistolet à bo-
bine ou d'un pistolet pousser −tirer en
réglage automatique, le potentiomètre
du pistolet est désactivé. La vitesse
d'alimentation du fil est contrôlée sur
le panneau avant.
