6-3.
Surchauffe
Les thermistances RT1, RT2 et les thermistances contenues dans le module onduleur PM1 protègent l'appareil contre les dommages dus à une
surchauffe. Si le dissipateur de chaleur de la diode de sortie, l'inductance de sortie L2 et/ou le module onduleur PM1 deviennent trop chauds, ils
commandent au contrôleur de soudure de désactiver la puissance. Le ventilateur continue de fonctionner pour refroidir l'unité. Attendre plusieurs
minutes avant d'essayer de souder.
6-4.

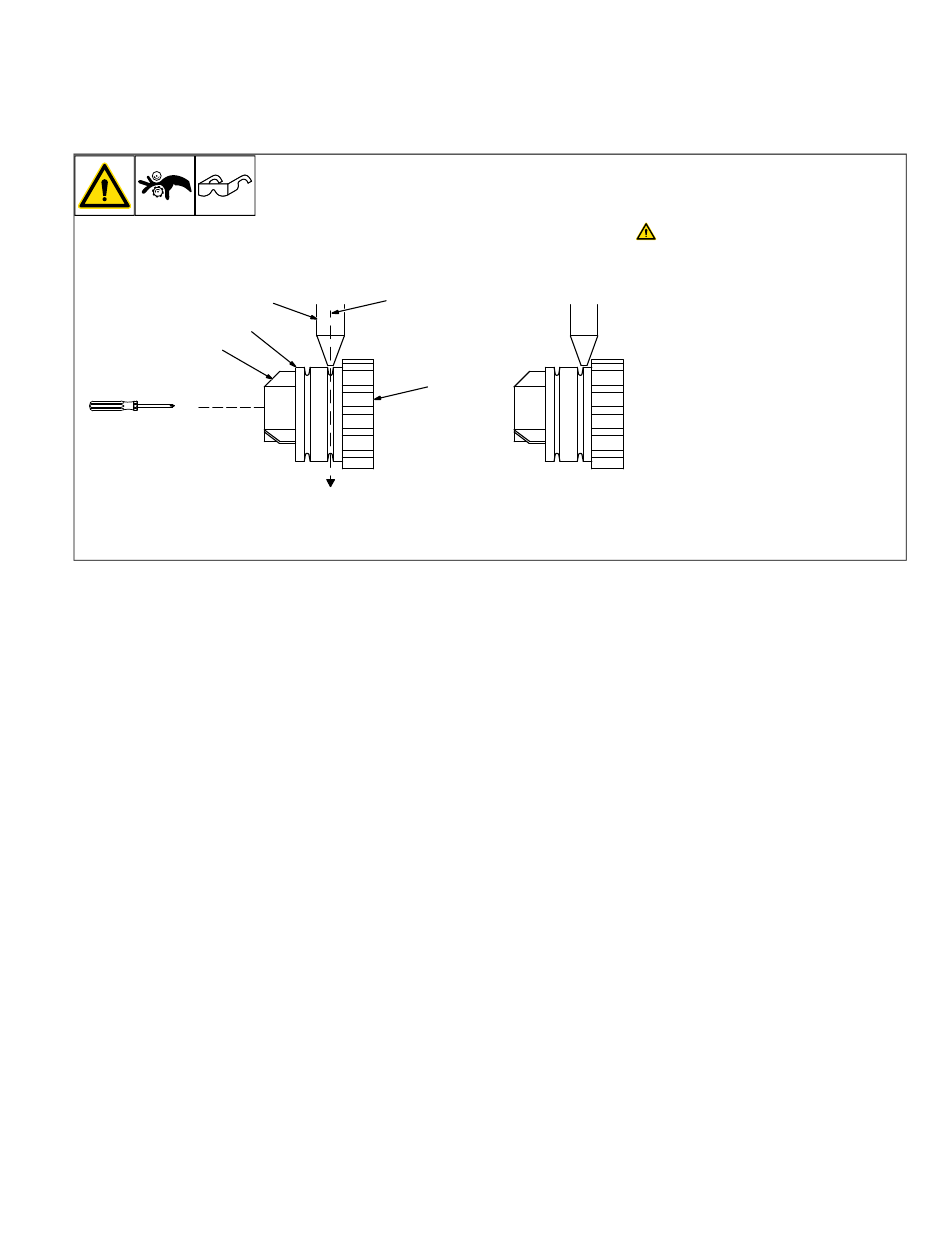

Alignement des galets d'entraînement et du guide−fil
2
1
Une liste complète de pièces détachées est disponible sur www.MillerWelds.com
Correct
3
4
5
Mettre hors tension.
La vue est du haut des galets d'entraîne-
ment en regardant vers le bas avec l'assem-
blage sous pression ouvert.
Incorrect
1 Écrou de fixation du galet d'entraînement
2 Galet d'entraînement
3 Guide−fil
4 Fil de soudage
5 Engrenage d'entraînement
Insérez le tournevis et tournez la vis jusqu'à
ce que la rainure d'entraînement s'aligne
avec le guide−fil.
Fermer l'ensemble galet de pression.
OM-278174 Page 53
