Wasserdruck am Boden des Schachts erzeugt,
was zur höchsten Bodengewichtsreduktion des
stabilisierenden Bodenvolumens führt.
Das auf der Schulter des Schachts aufliegende
Sandvolumen ist eine stabilisierende Kraft. Das
Sandvolumen wird als Hohlkegel berechnet.
Die Schräge des Kegels wird als 1 : n
dargestellt. Die Schräge n kann auf Gundlage des
Reibungswinkels der Konstruktion bestimmt werden.
Der für Sand charakteristische Reibungswinkel
bei einem Gewicht von 19 kN/m³, verdichtet
auf eine Standardproctordichte von 97 %, liegt
schätzungsweise bei 37°. Der Reibungswinkel der
Konstruktion beträgt 32°. Dies entspricht einer
Schräge n von 1,6.

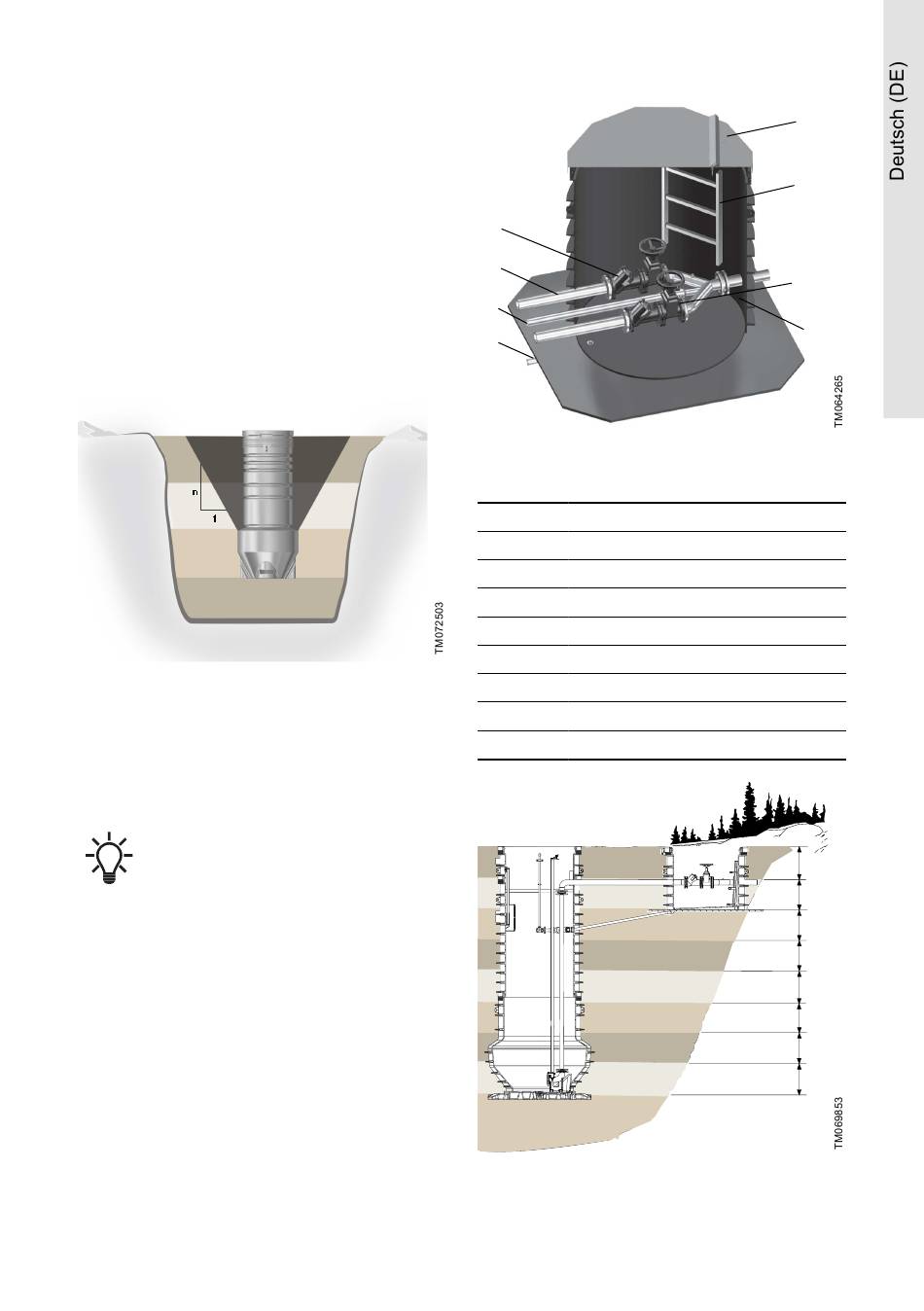

Stabilisierendes Sandvolumen
5.9 Installieren der Ventilkammer
Für den Einbau der Ventilkammer gelten die gleichen
Anweisungen wie für den Einbau des Schachts.
Siehe 5.3 Installieren des
Die Ventilkammer muss nur für Schächte
vom Typ PS.R.17 eingebaut werden.
Schachts.
4
6
7
8
Ventilkammer
Pos. Komponente
1 Ventilkammer
2 Abdeckung
3 Absperrventil
4 mit Rückschlagventil
5 Leiter
6 Verrohrung
7 Rücklaufleitung
8 Entwässerungsrohr
Abgeschlossene Installation von Schacht und
Ventilkammer
2
5
3
1
