gesichert werden. Dies kann entweder mit einer
zusätzlichen Bodenplatte oder mit einer zusätzlichen
Betonschicht erfolgen.
2
1

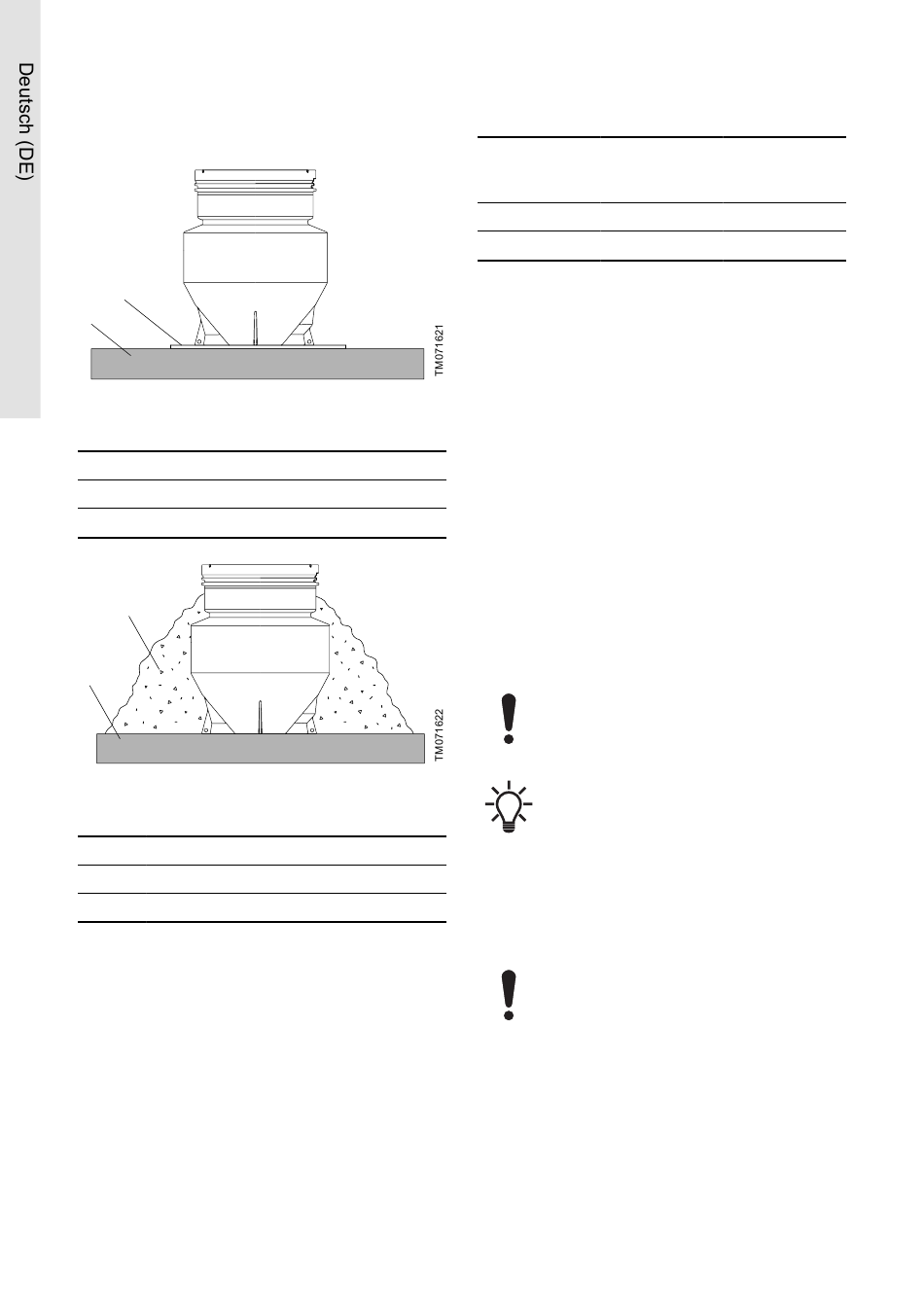

Zusätzliche Bodenplatte
Pos. Beschreibung
1 Bettungsschicht
2 Zusätzliche Bodenplatte
2
1
Zusätzliche Betonschicht
Pos. Beschreibung
1 Bettungsschicht
2 Zusätzliche Betonschicht
22
Anforderungen an die zusätzliche Auftriebssicherung:
Zusätzliche
Schachtgröße
Bodenplatten-
[mm]
größe [m × m]
800 × 1000 1,0 × 1,0
1000 × 1500 1,5 × 1,5
Hinweise zur Installation
• Eine zusätzliche Bodenplatte muss aus einem
langlebigen Material gefertigt sein, das den rauen
Bodenbedingungen standhält.
• Die zusätzliche Bodenplatte muss sorgfältig am
Schacht gesichert werden.
• Die zusätzliche Bodenplatte muss gegen Auftrieb
gesichert sein.
• Eine unzureichende Befestigung kann dazu
führen, dass der Schacht aus dem Boden
gedrückt wird, was zu einem Ausfall von Schacht
und Rohrleitungen führt.
• Bevor die Bettungsschicht vorbereitet wird, stellen
Sie sicher, dass das Installationsloch groß genug
ist. Es muss ausreichend Platz vorhanden sein,
damit der Installateur die Bodenplatte am Schacht
befestigen kann. Dabei sind die örtlich geltenden
Vorschriften zu beachten.
• Verwenden Sie zur Befestigung des Schachts
Edelstahlschrauben.
Eine korrosive Bodenumgebung kann zu
Korrosion an den Installationsschrauben
führen.
Stellen Sie vor der Installation des
Schachts sicher, dass die Bettungsschicht
eben ist.
Die Anforderungen an die Auftriebssicherung
hängen von den vorliegenden geotechnischen
Verhältnissen ab. Sie müssen vom Ingenieur oder
vom Bauunternehmer festgelegt werden und liegen
außerhalb der Verantwortung von Grundfos.
Bei den nachstehenden Anforderungen
handelt es sich um Mindestanforderungen.
Dabei sind die örtlich geltenden
Vorschriften zu beachten.
Die Auftriebssicherung muss EN 1997-1
einschließlich des nationalen Anhangs
beziehungsweise der DS/EN 1997-1 DK NA:2015
entsprechen.
Die Grundwasserbedingungen für den Schacht
sind am ungünstigsten, wenn sich der
Grundwasserspiegel auf Geländeniveau befindet.
Dadurch wird der höchste hydrostatische
Zusätzliche Be-
tonschicht [kg]
515
1700
