POLSKI – Instrukcja montażu i obsługi ekranu rozwijanego
UWAGA: Jest to absolutnie zabronione, aby zainstalować ekran na ruchomymi ścianami lub kabli niestabilnych, wsporniki należy stosować na powierzchniach, które zapewniają w tym
czasie dystans. Do instalacji ekranu należy zastosować wkręty i kołki rozporowe odpowiednie dla ciężaru i rodzaju ściany lub sufitu, na jakich zamierzamy zamontować elementy
mocujące. Przed rozpoczęciem montażu wybrać rodzaj kołków lub mocowania zgodnie z następującym schematem:
Ekran o szerokości do cm
Całkowity ciężar jaki należy przewidzieć
- Zamocować listwy na suficie lub ścianie, pamiętając o maksymalnej odległości 5 cm od krańców ekranu, jak na rysunku obok. Należy upewnić się, że środkowa listwa
mocująca znajduje się w jednej linii z listwami bocznymi.
MONTAŻ DO SUFITU

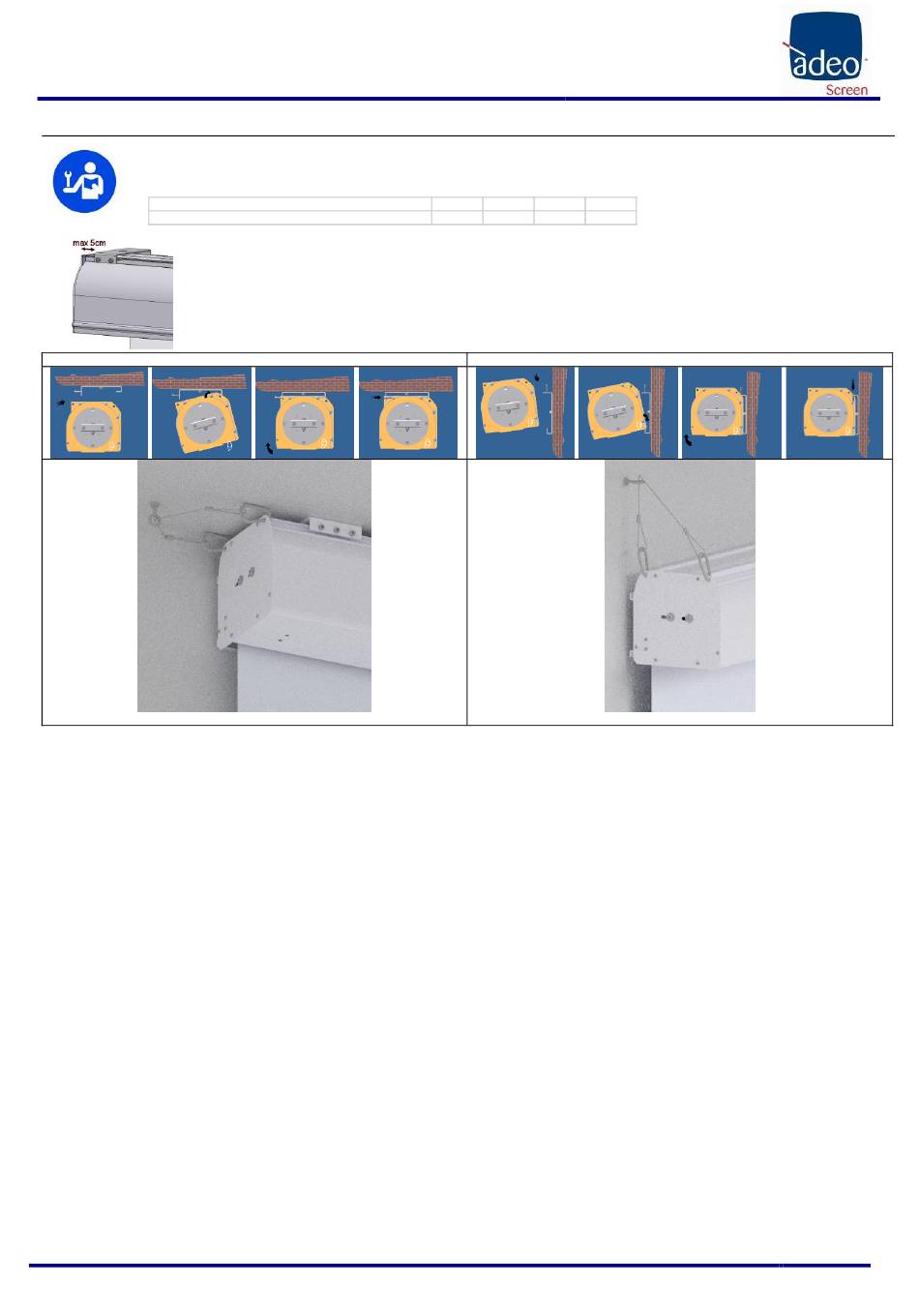

Postępować według opisu na rysunku 1, przybliżyć ekran do listew (poz.1); zablokować ekran w tylnej jego części przechylając go lekko (poz.2); podnieść ekran aż do
wprowadzenia go do listwy (pos.3); dokładnie przykręcić trzy śruby znajdujące się na listwie (poz.4).
MONTAŻ NA ŚCIANIE
Postępować według opisu na rysunku 2, przybliżyć ekran do listew (poz.1); zablokować ekran w tylnej jego części przechylając go lekko (poz.2); podnieść ekran aż do
wprowadzenia go do listwy (pos.3); dokładnie przykręcić trzy śruby znajdujące się na listwie (poz.4).
FIG. 1
MOCOWANIE SYSTEMU BEZPIECZEŃSTWA
Made by Adeo Screen sp. Z o.o. (Poland) Specifications are subject to change without notice. E&OE
Doc: MAX ONE Installation Manual rev9 |25.02.2025
Please verify that you are working with the latest revision of this document before specifying your screen.
08 INSTRUKCJA INSTALACJI
510
560
610
100 kg
125 kg
150 kg
FIG. 2
660
175 kg
MOCOWANIE SYSTEMU BEZPIECZEŃSTWA
