DEUTSCH – Bedienungs- und Installationsanleitung: Motorleinwand
ACHTUNG: Es ist absolut verboten, den Bildschirm auf mobilen Wänden oder instabile Leitungen verlegen, müssen die Klammern auf Oberflächen, die in der Zeit sicherzustellen, dass
Ihre distanz angewendet werden.Die Montage der Projektionswand hat mit Schrauben und Dübeln zu erfolgen, die für das Gewicht und die Art der Wand oder der Decke geeignet sind,
an der die Bügel befestigt werden sollen. Vor Beginn der Installation, wählen Sie den Dübel oder das Befestigungssystem nach dem folgenden Schema
Breite Projektionswand bis (cm)
Zu berücksichtigendes Gesamtgewicht
-Die Bügel an der Decke oder an der Wand in einem Höchstabstand von 5 cm von den Außenkanten der Projektionswand befestigen, siehe nebenstehende Abbildung. Der
mittlere Bügel muss genau in der Mitte der beiden Seitenbügel angebracht werden.
DECKENBEFESTIGUNG:

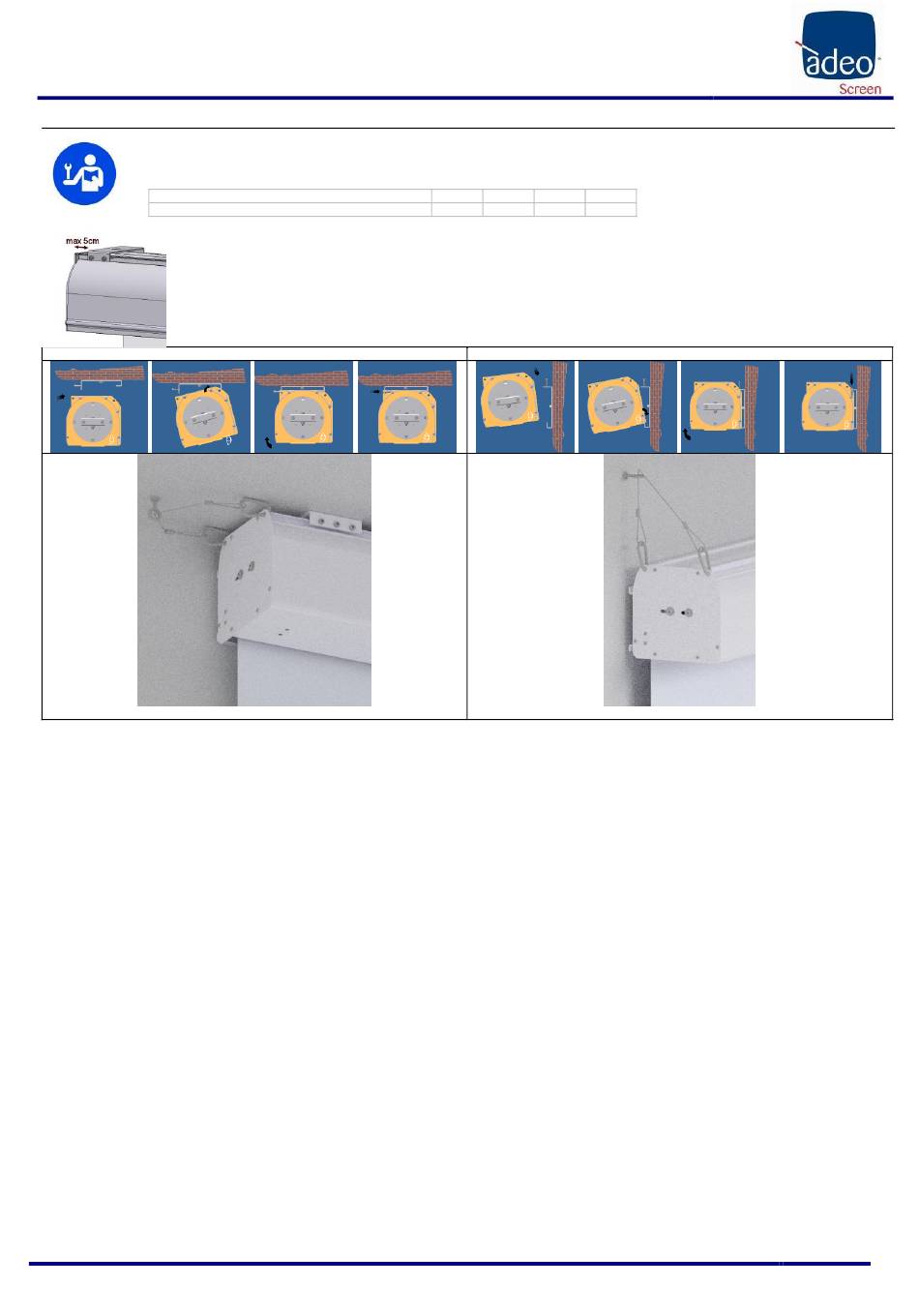

Wie in Abb. 1 beschrieben, die Projektionswand an die Bügel halten (Pos. 1); die Projektionswand hinten befestigen, indem sie leicht geneigt wird (Pos. 2). Die Leinwand
anheben, bis sie in den Bügel einzuführen ist (Pos. 3). Dann die 3 Schrauben auf dem Bügel gut anziehen (Pos. 4).
WANDBEFESTIGUNG
Wie in Abb. 2 beschrieben, die Projektionswand an die Bügel halten (Pos. 1); die Projektionswand hinten befestigen, indem sie leicht geneigt wird (Pos. 2). Die Leinwand
anheben, bis sie in den Bügel einzuführen ist (Pos. 3). Dann die 3 Schrauben auf dem Bügel gut anziehen (Pos. 4).
FIG. 1
BEFESTIGUNG DES SICHERHEITSSYSTEMS
Made by Adeo Screen sp. Z o.o. (Poland) Specifications are subject to change without notice. E&OE
Doc: MAX ONE Installation Manual rev9 |25.02.2025
Please verify that you are working with the latest revision of this document before specifying your screen.
08 MONTAGEANLEITUNGI
510
560
610
100 kg
125 kg
150 kg
FIG. 2
660
175 kg
BEFESTIGUNG DES SICHERHEITSSYSTEMS
Page 26
