10
Entretien de Centrus en utilisant du R32
Installation, déplacement et entretien
Purge d'air et test de fuite de gaz pour une nouvelle
installation (utilisant de nouvelles conduites de
réfrigérant) à l'aide d'une pompe à vide
Du point de vue de la protection de l'environnement mondial,
ne rejetez pas de CFC dans l'atmosphère pendant les travaux
d'installation.
1.
Raccorder le tuyau de charge du manomètre du collecteur
au port de service de la soupape à trois voies (en poussant la
goupille d'insertion).
2.
Ouvrez complètement la poignée « Lo » du manomètre du
collecteur et actionnez la pompe à vide. (Si l'aiguille du
manomètre de basse pression atteint immédiatement le vide,
vérifiez à nouveau la procédure)
3.
Effectuez l'aspiration pendant 15 minutes ou plus, et assurez-
vous que le manomètre de basse pression atteint (-30inHg).
Lorsque l'aspiration est terminée, ouvrez complètement la
poignée « Lo » du manomètre du collecteur et arrêtez la pompe
à vide. Laissez agir pendant 1 à 2 minutes. Retirez ensuite le
côté connexion du tuyau de charge de l'adaptateur de la pompe
à vide après vous être assuré que l'aiguille du manomètre du
collecteur ne reparte pas en arrière.
4.
Tournez la tige de la soupape à deux voies de 90° dans le sens
inverse des aiguilles d'une montre et fermez la soupape à deux
voies après 10 secondes. Effectuez un test de fuite de gaz.
5.
Retirez la conduite de charge du port de service de la soupape à
trois voies. Ouvrez avec précaution les tiges des soupapes à deux
et trois voies dans le sens inverse des aiguilles d'une montre. Ne
forcez pas pour ouvrir.
6.
Serrez le bouchon du port de service à l'aide d'une clé
dynamométrique de 13,3 lb*pi. Serrez les capuchons des
soupapes à deux et trois voies avec une clé dynamométrique
de 13,3 lb*pi.
7.
Après avoir serré chaque bouchon, vérifiez qu'il n'y a pas de
fuite de gaz autour du bouchon.

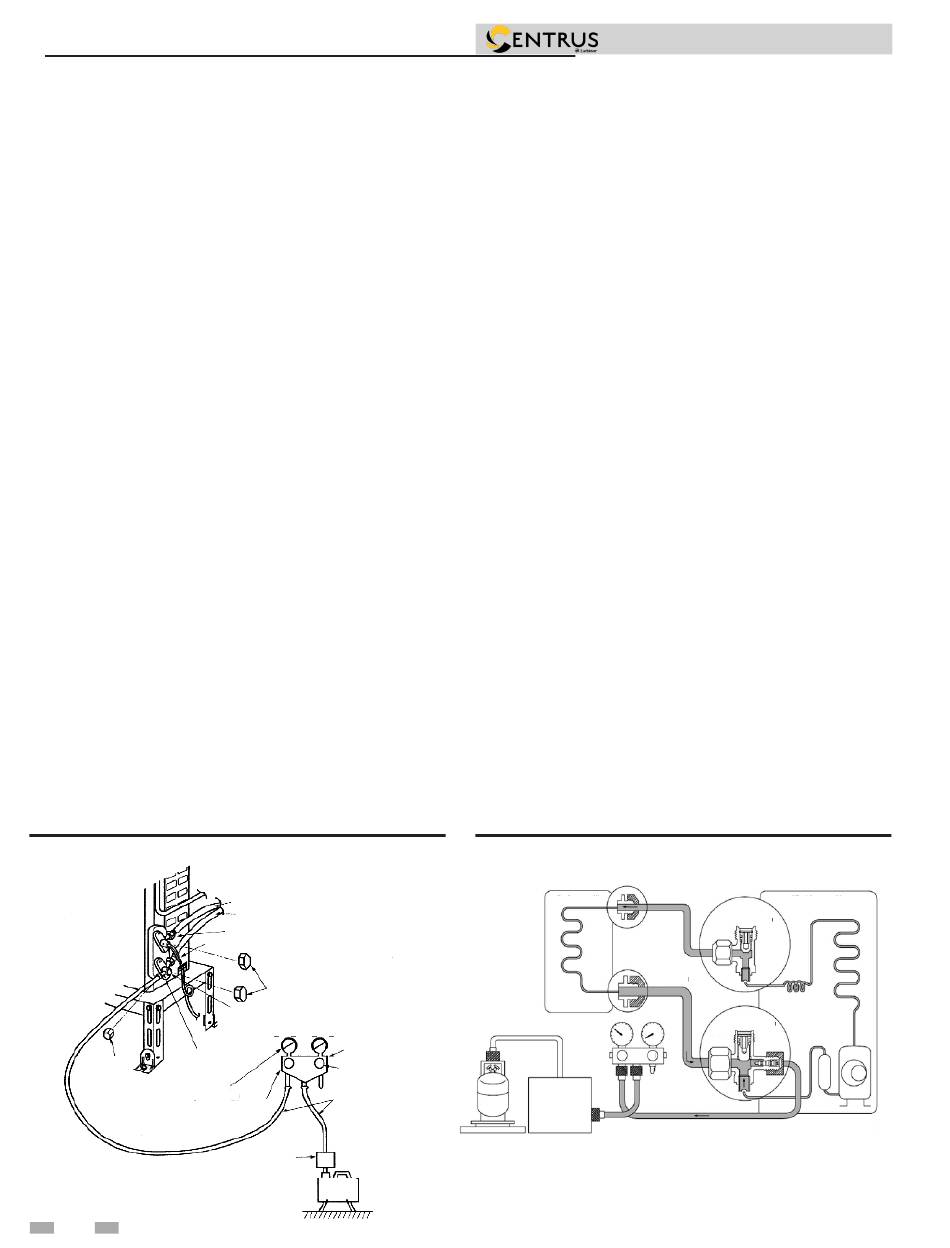

Figure 10-11 Adaptateur de pompe à vide
Clé hexagonale
Port de
service
Port de
service
onp
14,5 PSI
(-30 poHg)
80
Côté liquide
Côté gaz
Soupape à 2 voies
Capuchon de tige
de soupape
Soupape à 3 voies
Manomètre
Manomètre
basse pression
haute pression
Manomètre
du collecteur
Poignée Hi
Tuyaux de
charge
Poignée Lo
Adaptateur pour
pompe à vide
Pompe à
vide
Processus de récupération du réfrigérant
1.
Raccordez le tuyau de charge central de la jauge du
collecteur à l'entrée du dispositif de récupération.
2.
Connectez les soupapes du côté refoulement du dispositif
de récupération et du côté liquide de la bouteille pour
réfrigérant à l'aide du tuyau rouge (tuyau de charge).
3.
Connectez le câble jaune de l'interrupteur à flotteur du
dispositif de récupération à la bouteille pour réfrigérant.
4.
Ouvrez la soupape du côté basse pression du manomètre
du collecteur.
5.
Desserrez légèrement le tuyau de charge du côté du
raccordement d'entrée du dispositif de récupération et
effectuez une purge d'air.
6.
Ouvrez le robinet de la bouteille de réfrigérant et desserrez
légèrement le tuyau de charge du côté décharge du
dispositif de récupération. Effectuez une purge d'air. La
bouteille de récupération a besoin d'une légère pression à
l'intérieur.
7.
Insérez la fiche électrique du dispositif de récupération
dans une prise de courant. Le ventilateur commence à
fonctionner.
8.
Tournez les soupapes 1 et 2 du dispositif de récupération
jusqu'au point d'égalisation de la pression.
9.
Après quelques secondes, remettez les soupapes dans leur
position initiale.
10.
Placez le commutateur du dispositif de récupération sur
MARCHE. Le compresseur commence à fonctionner.
11.
Lorsque la basse pression du manomètre du collecteur est
proche de « 0 », fermez la soupape côté basse pression et
mettez le commutateur du dispositif de récupération sur
ARRÊT.
12.
Retirez le tuyau de charge centrale du manomètre du
collecteur du dispositif de récupération.
Figure 10-12 Récupération du réfrigérant
(Côté liquide)
(Unité intérieure)
(Côté gaz)
LO
HI
Pompe à
vide
d'entretien
Manuel
(Unité extérieure)
Soupape à deux
voies
Fermé
Soupape
à trois voies
Fermé
